AZ-Delivery ACS712 30A Stromsensor Modul Current Sensor

Werte stimmen, top Teil.

Ich messe damit den Ladestrom meiner Solaranlage bis 15A. Der ACS712 mit 66mV/A liefert stabile analoge Werte am Arduino Uno, nach einfacher Kalibrierung im Sketch auf ca. 0,1A genau. Platine sauber gelötet, Schraubklemmen halten dicke Kabel fest. Für 5,49 € eine sehr günstige Lösung.

Hab den Sensor zwischen Netzteil und Heizbett geklemmt, um den Strom zu loggen. Von -30A bis +30A reicht völlig, Nullpunkt bei 2,5V passt. Rauschen ist gering, mit Mittelwert über 20 Messungen sehr sauber. Anleitung von AZ hat mir beim Anschluss sehr geholfen.

Verarbeitung gut, Modul reagiert schnell und zuverlässig. Man muss nur wissen, dass man im Code den Offset kalibrieren sollte, sonst liegt man 0,2-0,3A daneben. Danach passt es. Für meine Werkstatt-Stromüberwachung ideal.

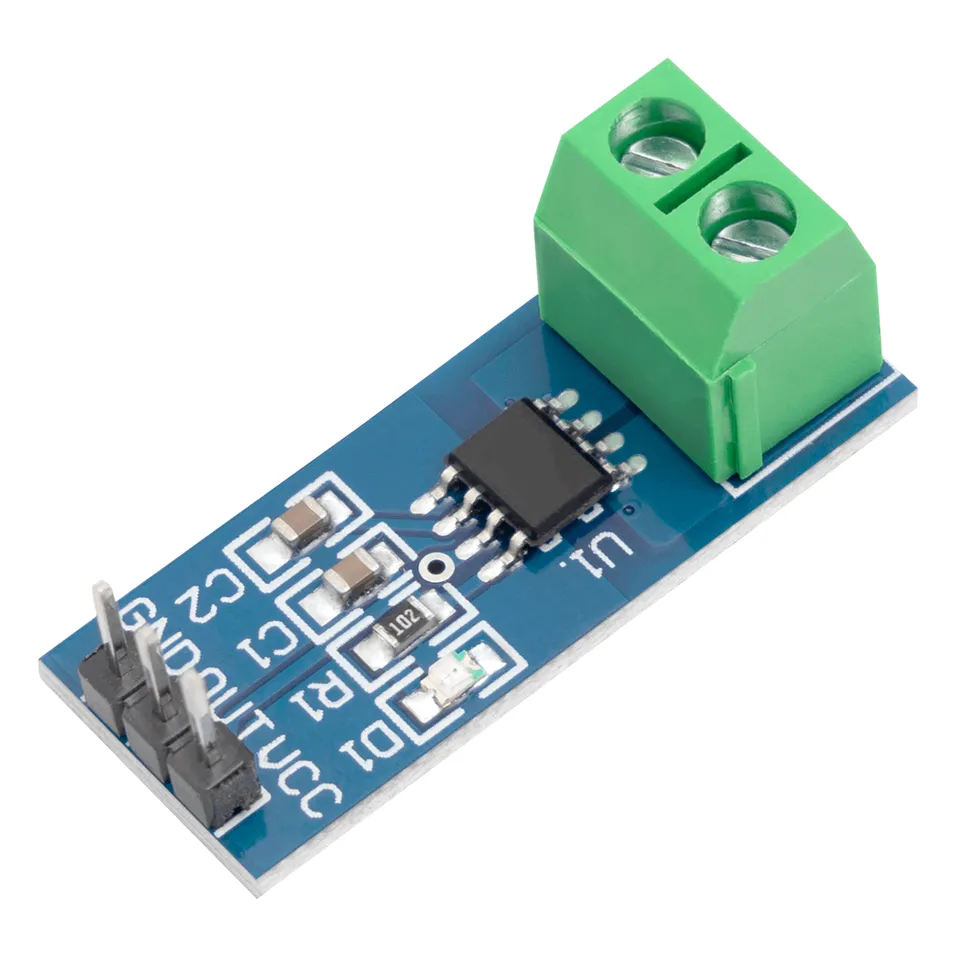

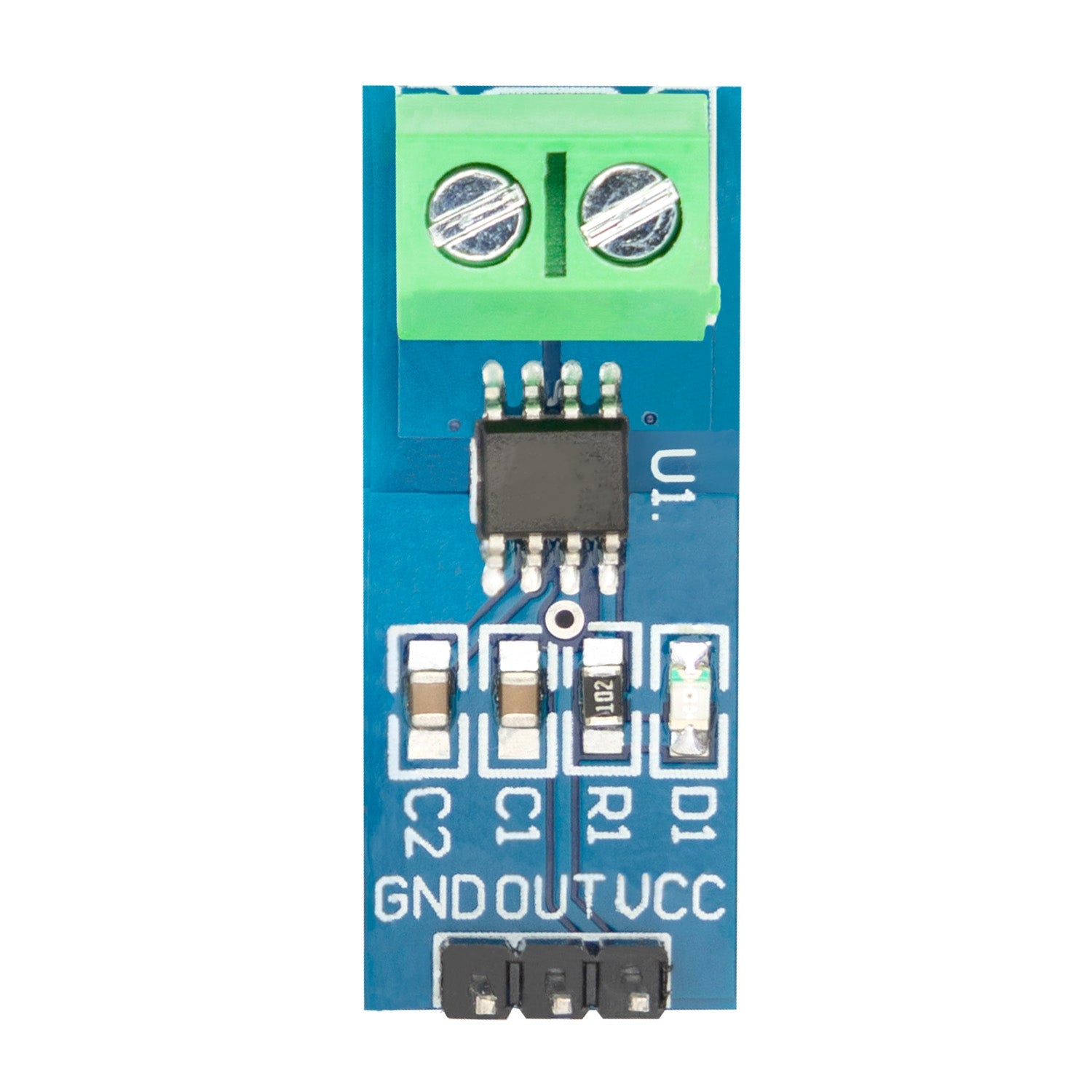

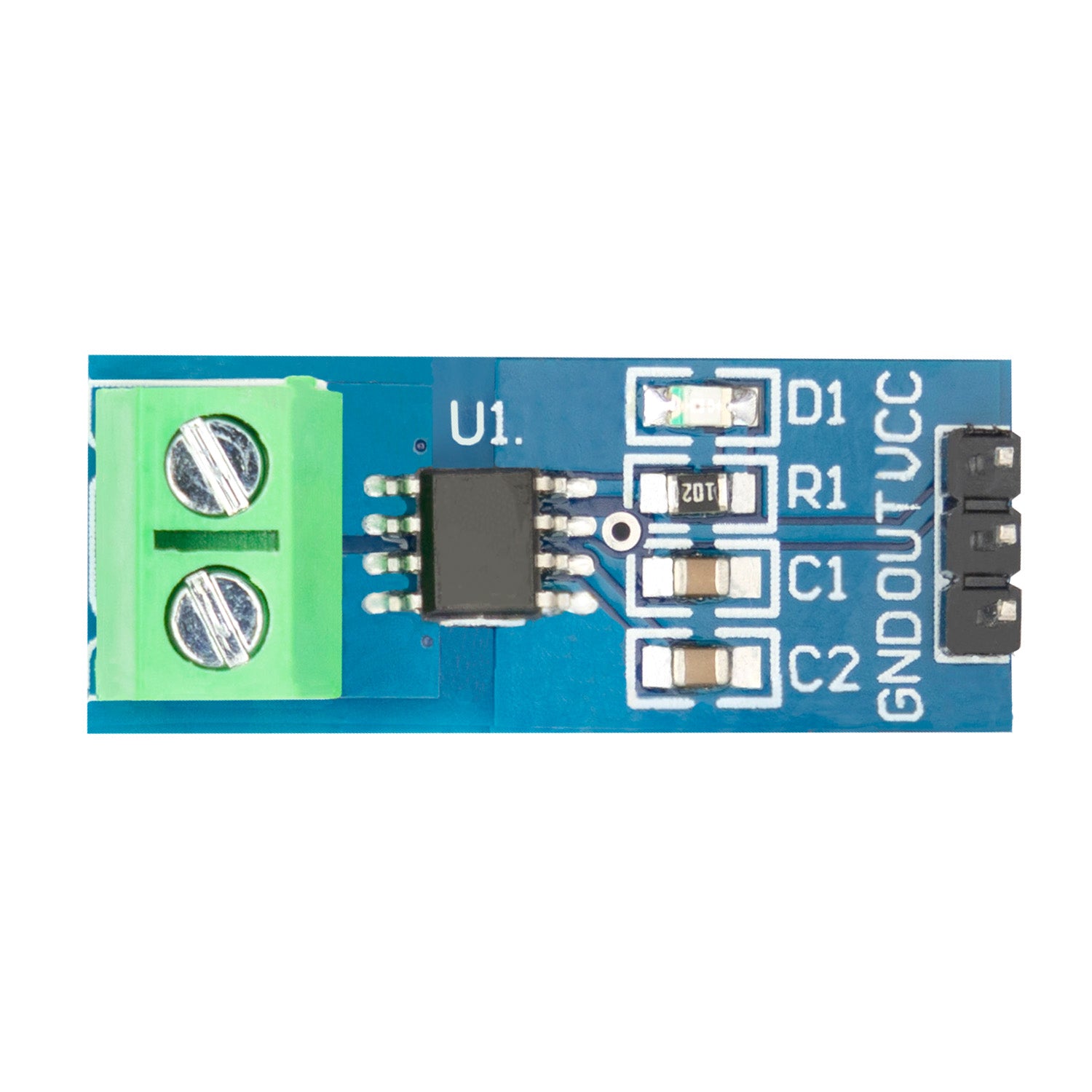

Als Elektriker in Rente messe ich damit Pumpenströme. Das Board ist übersichtlich beschriftet, OUT, VCC, GND sofort klar. Schraubterminals sind stabil. Bei kleinen Strömen unter 0,5A etwas ungenau, aber für 30A Bereich ist das normal. Preis-Leistung stimmt.

Grundsätzlich misst das Modul korrekt. Es reagiert aber empfindlich auf schwankende 5V Versorgung, dann driftet der Nullpunkt. Mit stabilem Netzteil und Kondensator geht es gut. Für Laborzwecke okay, für genaue Messungen würde ich was anderes nehmen.

Für grobe Überwachung wie An oder Aus reicht es völlig. Will man es genau wissen, muss man viel mitteln und filtern. Verarbeitung ist okay, Klemmen etwas klein für dicke Leitungen. Für den Preis aber akzeptabel.
