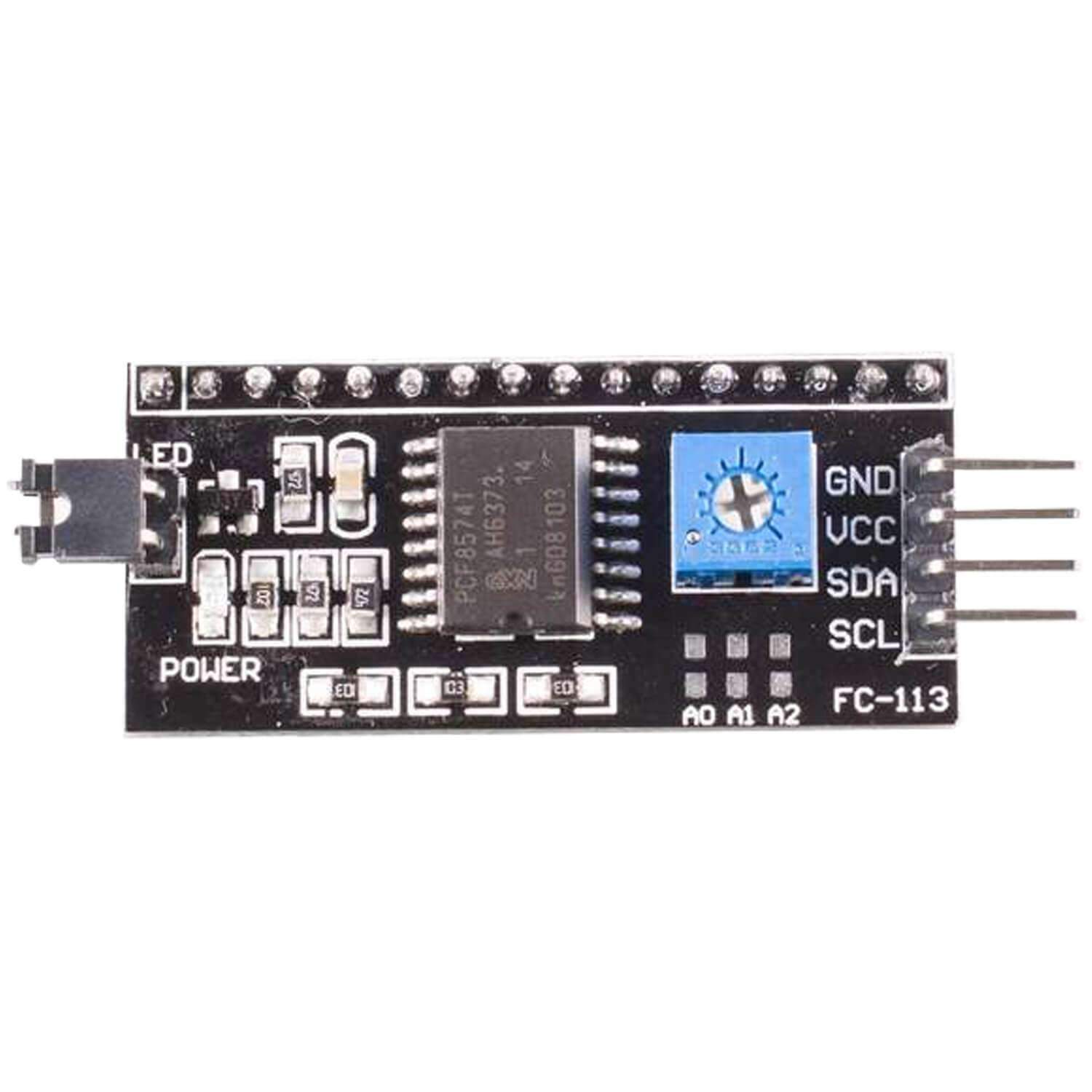

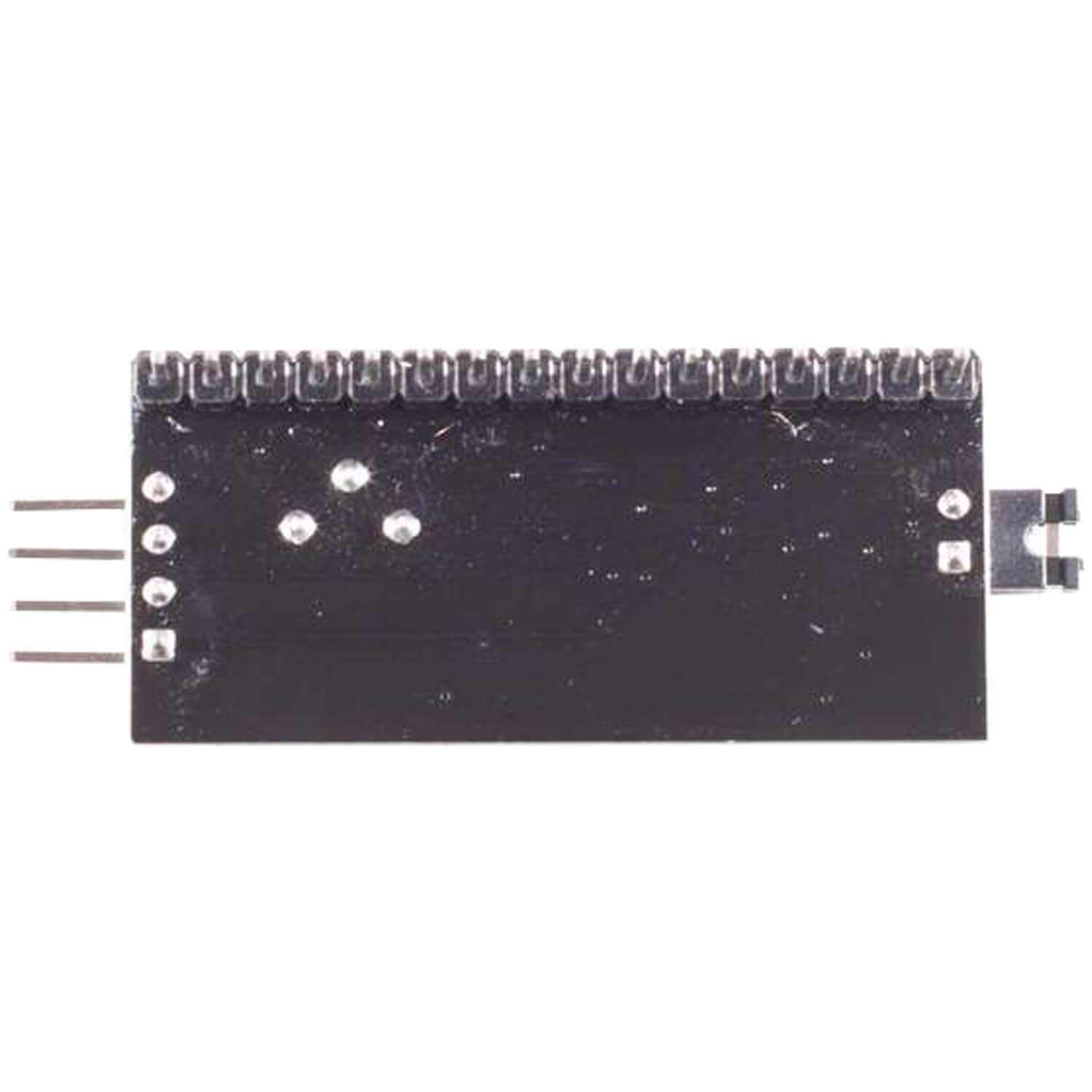

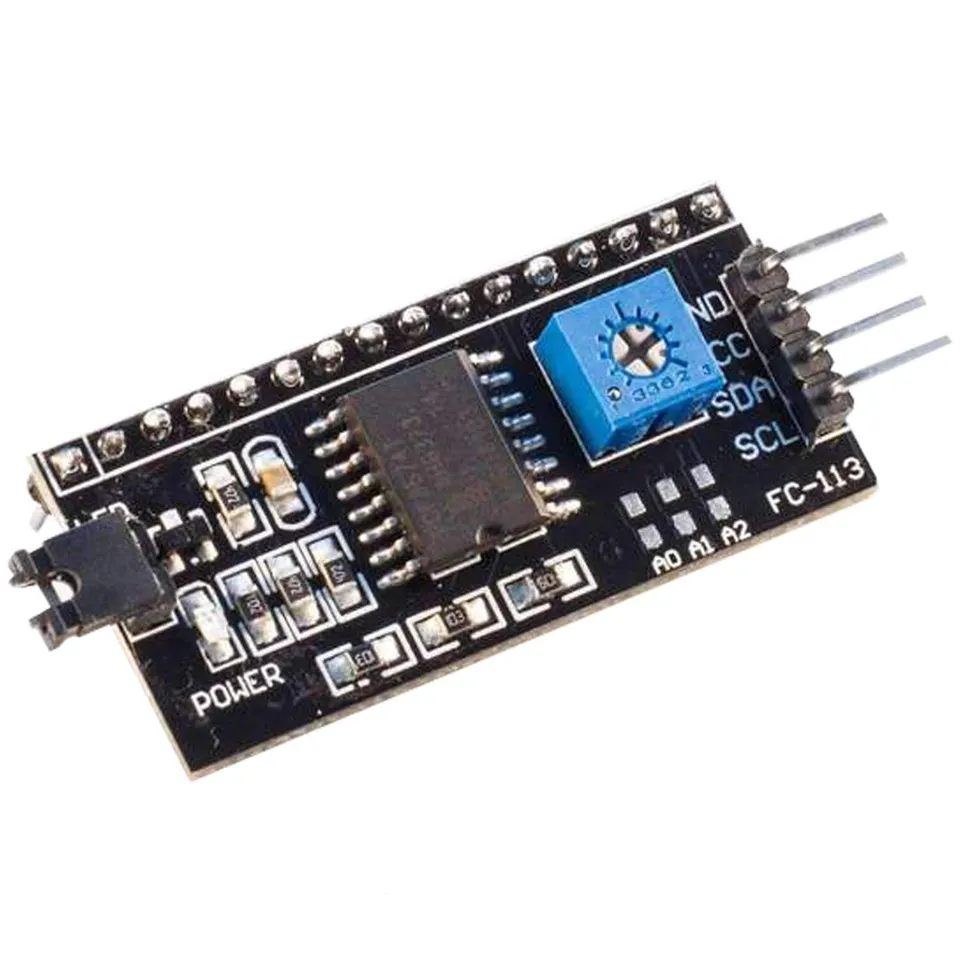

Von 12 Pins auf 2 Pins: Der AZ-Delivery I2C IIC Adapter wandelt die parallele Ansteuerung eines LCD Display 1602 oder 2004 in ein I2C-Signal – ideal für Arduino, ESP32 und Raspberry Pi mit wenigen freien Pins.
Wie funktioniert der I2C Adapter für LCD 1602 / 2004?
Der Adapter wird direkt auf die Stiftleiste des LCD gelötet oder gesteckt und überträgt Daten seriell per I2C. Statt 12 Leitungen brauchen Sie nur SDA, SCL plus Versorgung. Das schafft freie Pins für Sensoren, Motoren und Tasten und vereinfacht die Verkabelung deutlich.
Für welche Displays und Boards ist er geeignet?
Passend für Standard HD44780 LCDs im Format 1602 und 2004. Kompatibel mit Arduino, ESP32 und 3,3V/5V-Systemen. Adresse und Kontrast lassen sich am Modul einstellen, Ansteuerung über gängige LiquidCrystal_I2C-Bibliotheken.
Warum lohnt sich der Direktkauf?
Sauberes Display-Projekt ohne Kabelsalat für nur 3,19 € – plus 15% Extra mit Coupon SAVE15. Mit deutscher Rechnung inkl. MwSt. und ROHS-Konformität direkt online bestellen.
Merkmale
I2C Schnittstelle für LCD 1602 und 2004 – Pinbedarf von 12 auf 2 Pins reduziert
Für Arduino & ESP32 mit 3,3V/5V – einfache LiquidCrystal_I2C Steuerung
Sauberes Display-Upgrade für nur 3,19 € plus 15% Coupon SAVE15
Brand: AZ-Delivery
Preis: 3,19 EUR
Spannung: 3,3V / 5V
Interface: I2C (SDA, SCL)
Produkttyp: Adapter / Serielle Schnittstelle für LCD Display
Modell / Serie: I2C IIC Adapter für LCD
Board-Kompatibilität: Arduino, ESP32
Kompatibilität Display: LCD 1602 und 2004 (HD44780)
Verkäufer: Maker Klang Shop
Produktdetails
Fit-Vorteil: Mehr freie Pins für Sensoren trotz großem Display. Preis-Leistung: Nur 3,19 € statt aufwendiger Verkabelung – mit SAVE15 15% sparen.
Häufig gestellte Fragen
Muss ich löten?
Ja, in der Regel wird der Adapter auf die LCD-Pinleiste gelötet. Danach nur noch 4 Kabel (VCC, GND, SDA, SCL) verbinden.
Welche Bibliothek brauche ich?
Eine LiquidCrystal_I2C-Bibliothek für Arduino/ESP. I2C-Adresse prüfen (meist 0x27 oder 0x3F) und im Code anpassen.
4.4★★★★★★★★★★(8)
5 ★4
4 ★3
3 ★1
2 ★0
1 ★0
Kundenbewertungen
8
★★★★★★★★★★5.0
a*q
Verifiziert
Endlich nur 4 Kabel
Angelötet, läuft sofort.
★★★★★★★★★★5.0
r**m
Verifiziert
Pflichtteil für LCD Projekte
Der Adapter spart enorm Pins am Arduino Nano. Einfach hinten aufs 1602 Display löten, Adresse 0x27 mit Scanner finden, LiquidCrystal_I2C Library einbinden, fertig.
★★★★★★★★★★4.0
v***z
Verifiziert
Erleichtert das Leben enorm
Ich bin 62 und löte nicht mehr so gern viele Kabel. Mit diesem I2C Adapter brauche ich nur noch VCC, GND, SDA und SCL. Das Kontrast-Poti lässt sich gut einstellen. Am ESP32 musste ich die Pullups beachten, danach lief mein 2004 Display fehlerfrei. Sehr empfehlenswert für übersichtliche Aufbauten.
★★★★★★★★★★5.0
z***e
Saubere Sache

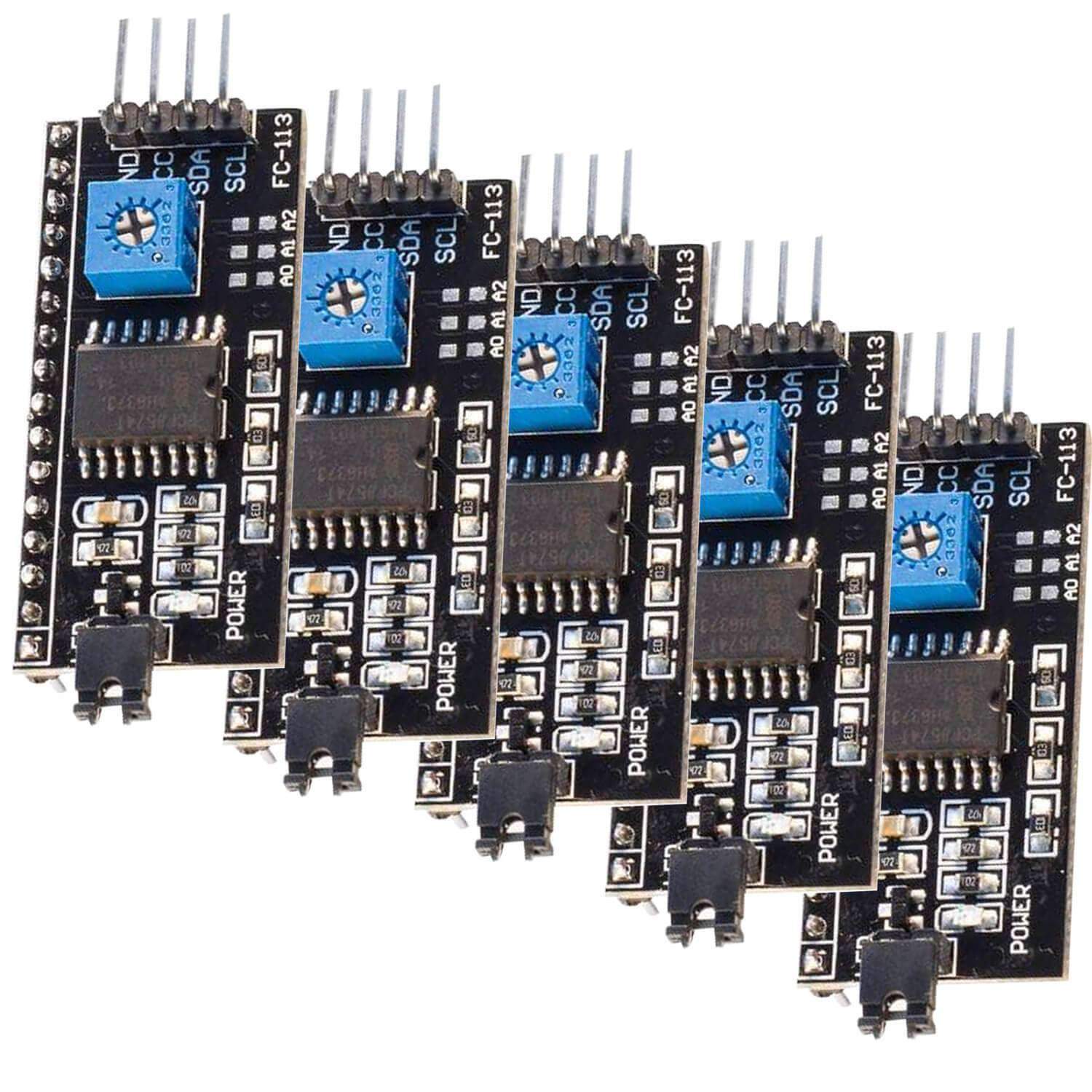

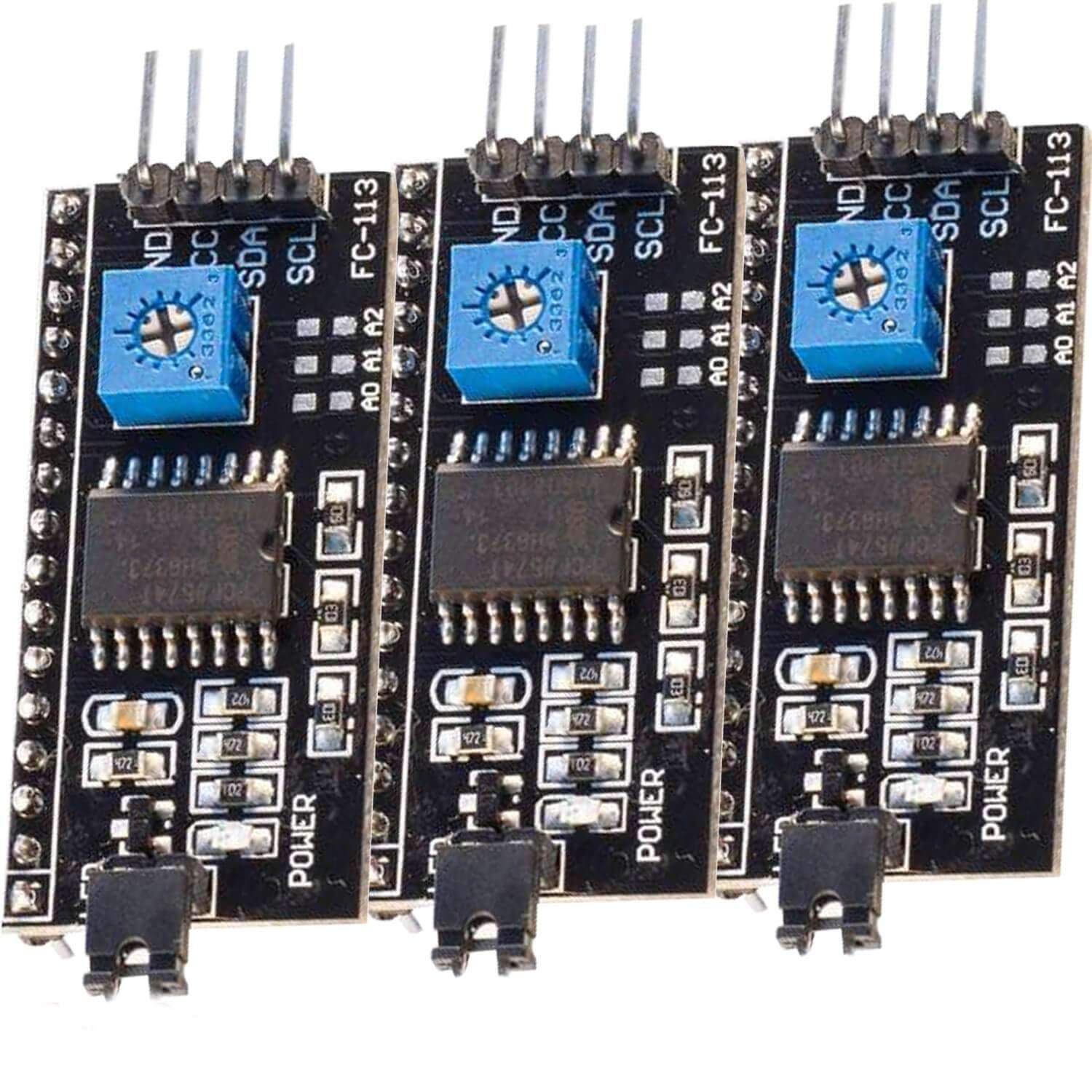

Habe gleich drei Stück für meine Sensorstationen mit 1602 Displays bestellt. Alle Adressen waren auf 0x27 voreingestellt, Jumper für Backlight dabei. Lötpads sind sauber verzinnt, ging schnell. Läuft seit Wochen im Dauerbetrieb ohne Flackern.
★★★★★★★★★★4.0
u****r
Verifiziert
Gut und günstig
Funktioniert wie beschrieben, mein LCD zeigt jetzt Temperatur und Luftfeuchte an. Man sollte löten können, ist aber kein Hexenwerk. Helligkeits-Jumper ist praktisch. Würde ich für den Preis jederzeit wieder nehmen.
★★★★★★★★★★5.0
p**b
Verifiziert
mega entspannt so
früher immer 16 kabel gefummel, jetzt 4 drähte und läuft lol. hab display für meine ps4 temperaturanzeige gebaut, sieht voll clean aus. library drauf, adresse angepasst, fertig. kuss geht raus
★★★★★★★★★★3.0
j****z
Okay, Lötarbeit nötig
Der Adapter selbst ist gut verarbeitet und funktioniert. Man muss aber sauber löten können, bei mir gab es erst Kontaktprobleme. Danach lief das 1602 Display einwandfrei. Für Anfänger ohne Löterfahrung eher schwierig.
★★★★★★★★★★4.0
j*****j
Spart Pins und Nerven
Nutze das Teil mit Arduino Uno und 2004 LCD für meine Wetterstation. Die serielle Ansteuerung über I2C läuft stabil, keine Zeichensalat mehr wie früher mit Wackelkontakten. Der Kontrast lässt sich fein regeln. Lediglich die Pinbelegung war auf meiner Platine etwas klein beschriftet. Insgesamt aber eine große Erleichterung und für 3,19 € absolut fair.
