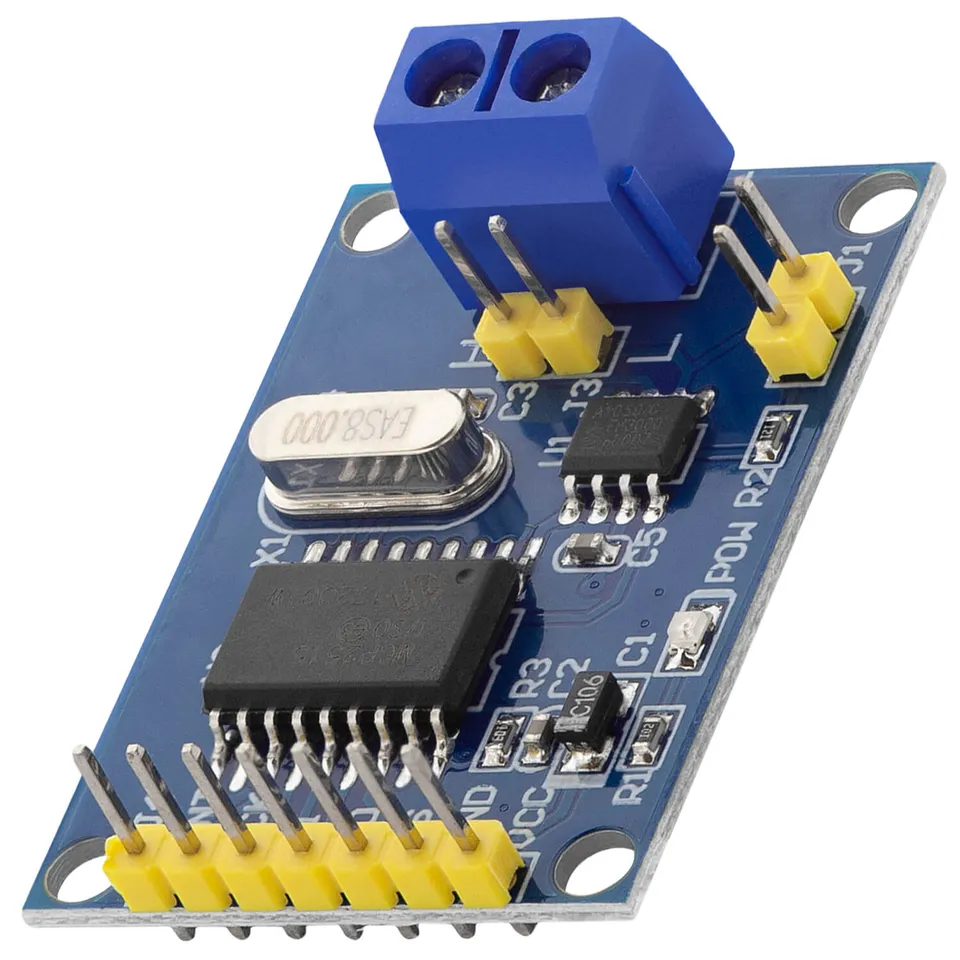

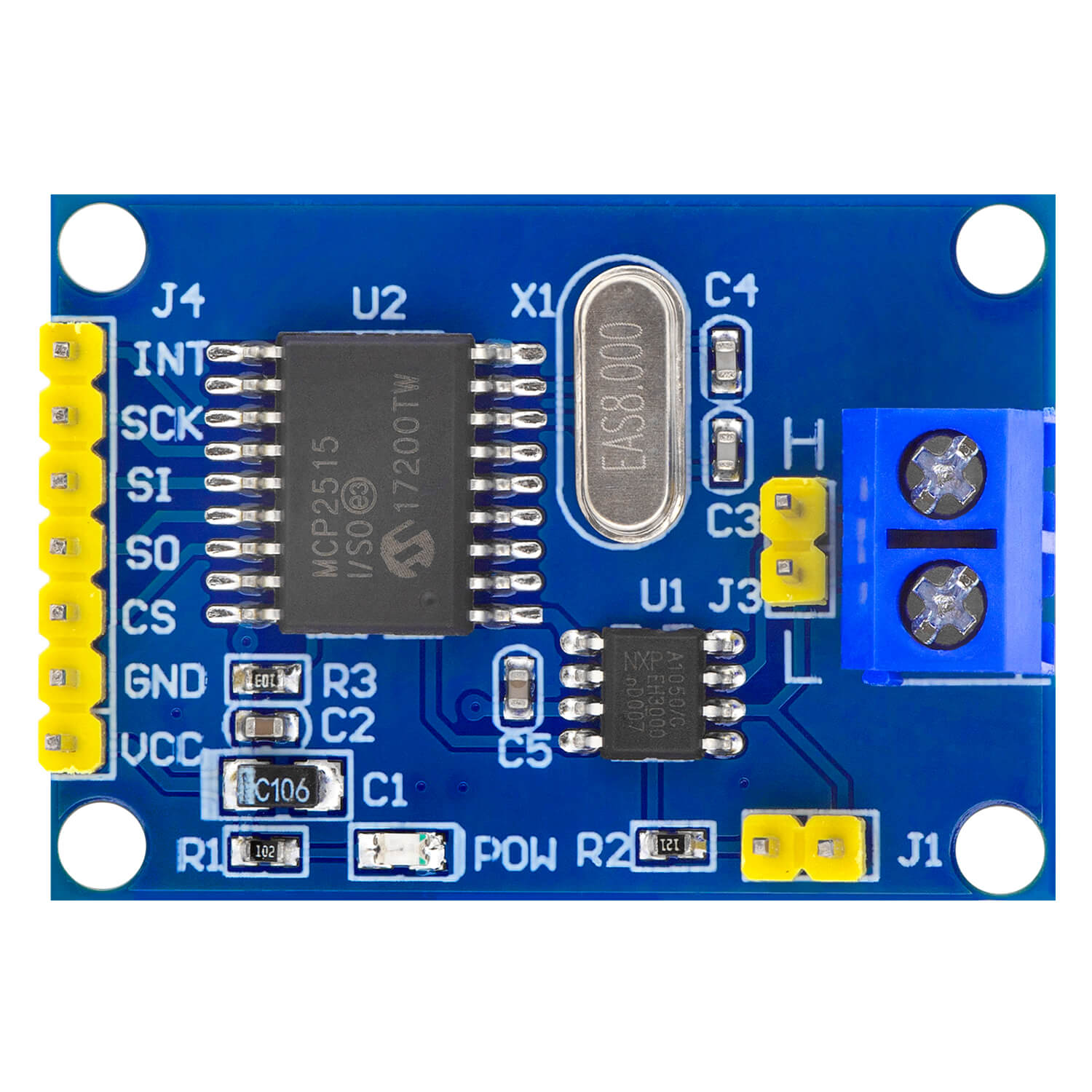

Vernetze Steuergeräte wie im Auto: Das AZ-Delivery MCP2515 CAN Bus Modul bringt CAN 2.0B mit bis zu 1Mb/s an deinen Arduino – für KFZ-Diagnose, Motorsteuerung und verteilte Maker-Projekte.
CAN und SPI sauber verbunden
Der MCP2515 setzt CAN zu SPI um. Du schließt das Modul per SPI an den Arduino an und kommunizierst per CAN-Bus mit anderen Knoten. Unterstützt Standard- und Extended-Frames sowie Remote-Frames, Datenfeld 0 bis 8 Byte.
Kompakt und sparsam im Betrieb
Nur 40 x 28 mm groß, 5V Versorgung, ca. 5mA Betriebsstrom und 1µA Standby – ideal für batteriegestützte Logger und verteilte Sensornetze. Betriebstemperatur -40°C bis +85°C für Auto, Werkstatt und Außenbox.
Passt das Modul zu deinem Projekt?
Ja, wenn du CAN-Daten lesen, senden oder mehrere Arduinos robust über lange Leitungen vernetzen willst. Bibliotheken für Arduino machen den Start mit Beispiel-Sketches einfach.
Jetzt für 6,99 EUR bestellen. Mit Coupon SAVE15 15% sparen, ab 45,00 € versandkostenfrei im Maker Klang Shop.
Merkmale
MCP2515 CAN Bus Modul CAN 2.0B bis 1Mb/s – robuste Vernetzung für Arduino für nur 6,99 EUR
Schnittstellen CAN und SPI, 5V – Standard- und Extended-Frames mit 0-8 Byte
Kompakt 40x28mm, 5mA Betrieb – für KFZ, Logger und verteilte Steuerungen
Brand: AZ-Delivery
Protokoll: CAN Spezifikation Version 2.0B
Produkttyp: CAN Bus Modul mit SPI-Interface
Versorgung: DC 5V
Abmessungen: 40 x 28 mm
Stromaufnahme: Betrieb ca. 5mA, Standby 1µA
Modell / Serie: MCP2515
Schnittstellen: CAN und SPI
Geschwindigkeit: bis 1 Mb/s
Kompatibilität: Arduino
Betriebstemperatur: -40°C bis +85°C
Aktueller Verkaufspreis: 6,99 EUR
Verkäufer: Maker Klang Shop
Produktdetails
Projekt-Nutzen: Für 6,99 EUR plus SAVE15 vernetzt du Motor, Display und Sound-Steuerung ausfallsicher per CAN statt loser Einzelkabel – ideal für meldende Embedded-Sound-Projekte.
Häufig gestellte Fragen
Brauche ich zwei Module für CAN?
Ja, für Tests mindestens zwei Knoten: je ein MCP2515-Modul pro Arduino. So sendest und empfängst du Nachrichten über den gemeinsamen CAN-Bus.
Ist das Modul fürs Auto geeignet?
Für Entwicklungs- und Logging-Projekte ja, Betriebstemperatur bis 85°C. Festen Einbau ins Fahrzeug nur mit Fachkenntnis und korrekter Bus-Terminierung vornehmen.
4.2★★★★★★★★★★(10)
5 ★5
4 ★3
3 ★1
2 ★1
1 ★0
Kundenbewertungen
10
★★★★★★★★★★5.0
c**b
Verifiziert
Läuft sofort
Top CAN-Modul für Arduino!
★★★★★★★★★★4.0
u*i
Verifiziert
Gutes CAN-Board
Mit zwei Modulen und Uno getestet. Beispiele laufen.
★★★★★★★★★★5.0
e****u
Verifiziert
CAN-Bus kinderleicht
Habe zwei MCP2515 Module mit zwei Arduino Unos verbunden und die Beispiel-Sketche aus der mcp_can Lib laufen lassen. Nach Setzen des 120 Ohm Jumpers sofort Kommunikation mit 500kbit. Verarbeitung sauber, TJA1050 Transceiver drauf. Ideal zum Lernen und für KFZ-Projekte.
★★★★★★★★★★5.0
n**z
Endlich OBD-Daten im Eigenbau ausgelesen
Ich bin 29 und schraube an einem alten Golf. Mit diesem Modul plus Arduino Mega lese ich Motordrehzahl und Geschwindigkeit vom CAN aus. SPI Verdrahtung war dank AZ-Tutorial in 15 Minuten erledigt. Bus bis 1Mb/s läuft stabil, keine verlorenen Frames. Die Schraubklemmen für CAN-H und CAN-L sind super praktisch. Preis unschlagbar.
★★★★★★★★★★4.0
a*f
Verifiziert
Solide für Steuerungsbau
Nutze das Board in einer Werkstatt-SPS-Erweiterung zur Vernetzung mehrerer Nanos. Latenz gering, Lib gut dokumentiert. Man muss auf 5V Logik achten, für 3,3V ESP braucht es Pegelwandler. Sonst alles bestens und seit Wochen störungsfrei.
★★★★★★★★★★3.0
y*n
Verifiziert
Funktioniert, Doku ausbaufähig
Hardware ist in Ordnung und nach etwas Suchen lief der Bus. Die mitgelieferte Kurzanleitung geht aber kaum auf Abschlusswiderstand und Baudraten ein. Anfänger sollten sich vorher ein Tutorial ansehen. Wenn man das weiß, gutes Modul.
★★★★★★★★★★5.0
z***y
Verifiziert
Robust und zuverlässig im Dauertest
Bei mir laufen vier dieser Module in einem Modellbau-Truck zur Licht- und Motorsteuerung. Auch bei langen Kabeln kaum Störungen dank echtem CAN-Transceiver. Habe schon teurere Boards gehabt die nicht besser waren. Klare Kaufempfehlung für Maker.
★★★★★★★★★★4.0
n****u
Verifiziert
Gut für Oldtimer-Umbau, viel gelernt
Bin 56 und rüste meinen Oldtimer auf elektrische Fensterheber mit CAN-Steuerung um. Kannte CAN vorher nur vom Hörensagen. Mit Arduino und diesem Modul konnte ich Stück für Stück testen. Musste etwas mit Quarz-Frequenz 8MHz in der Lib aufpassen. Jetzt schalten beide Türen synchron. Macht Freude.
★★★★★★★★★★2.0
g****p
Verifiziert
Ein Board zickte
Eines von zwei bestellten Boards brach ständig die SPI-Verbindung ab, Lötstelle am Quarz sah matt aus. Das zweite läuft einwandfrei mit 250kbit im Auto. Support war freundlich, Ersatz unterwegs. Deshalb nur zwei Sterne für dieses Exemplar, Prinzip ist gut.
★★★★★★★★★★5.0
j*****f
Verifiziert
Perfekt fürs Studium, bestanden dank dem Teil
Bin 22 und habe damit meine Projektarbeit zu CAN-Grundlagen gebaut. Zwei Arduinos, zwei Module, Oszilloskop dran und alles live gezeigt. Prof war begeistert wie stabil 1 Mbit lief. Bibliotheken auf GitHub passen sofort. Für 6,99 Euro als Student ideal.
