Das Waveshare industrielle 1-Kanal ESP32-S3 WiFi Relais Modul mit RS485, 10A 250V AC/30V DC und Hutschienen-Gehäuse jetzt für nur 13,92 EUR statt 27,83 EUR online kaufen.
Kategorien : ESP32 Series
SKU : MAK-ESP-768
Teilen:

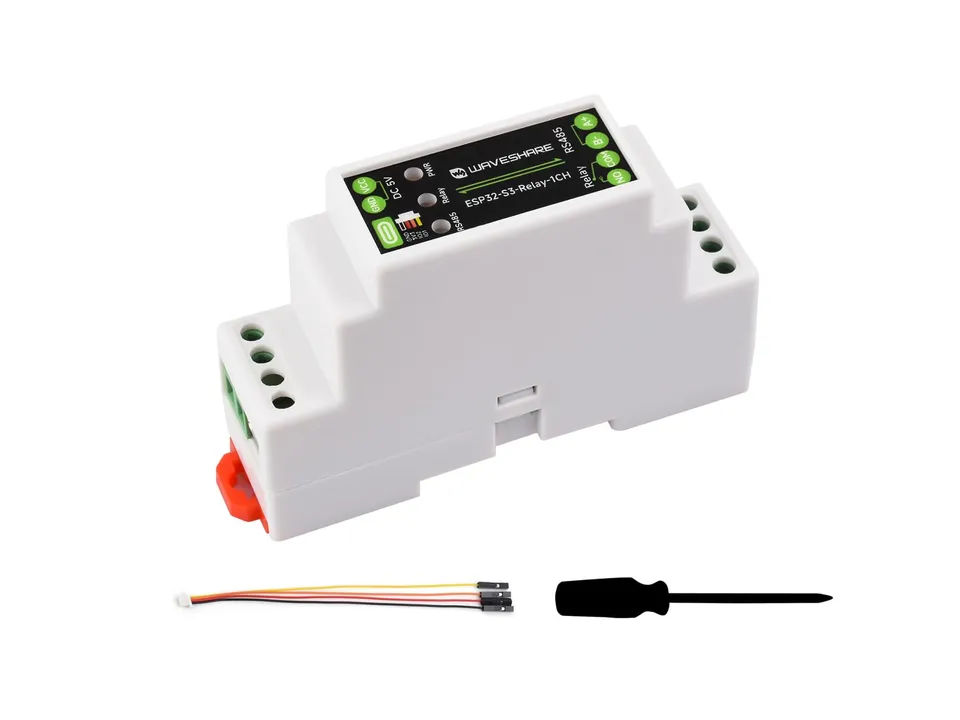

Das industrielle Waveshare 1-Kanal ESP32-S3 WiFi Relais Modul schaltet 230-V-Geräte und 30-V-DC-Lasten direkt per WiFi, Bluetooth oder RS485 – mit Hutschienen-Gehäuse für Schaltschrank und Werkstatt.

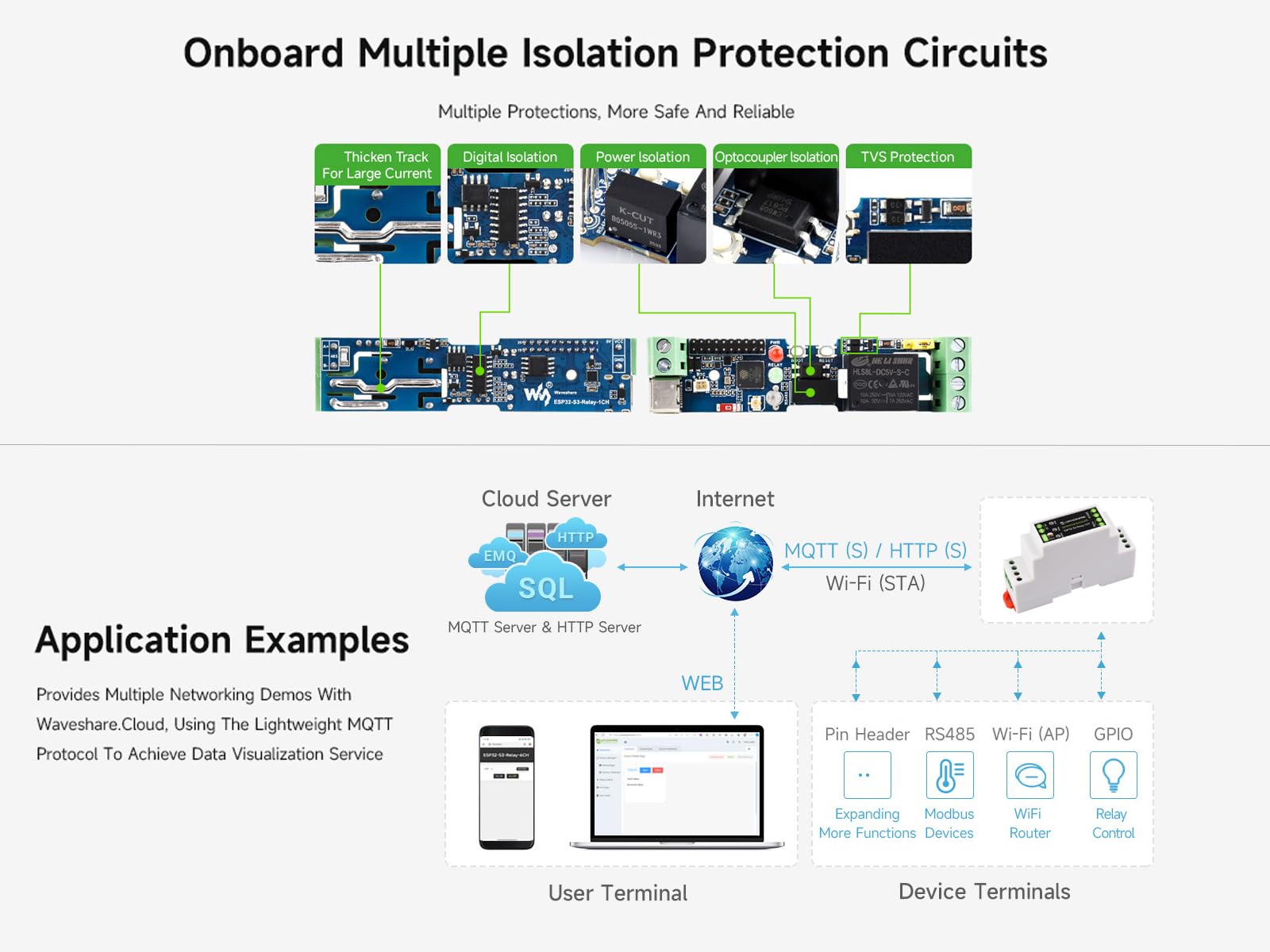

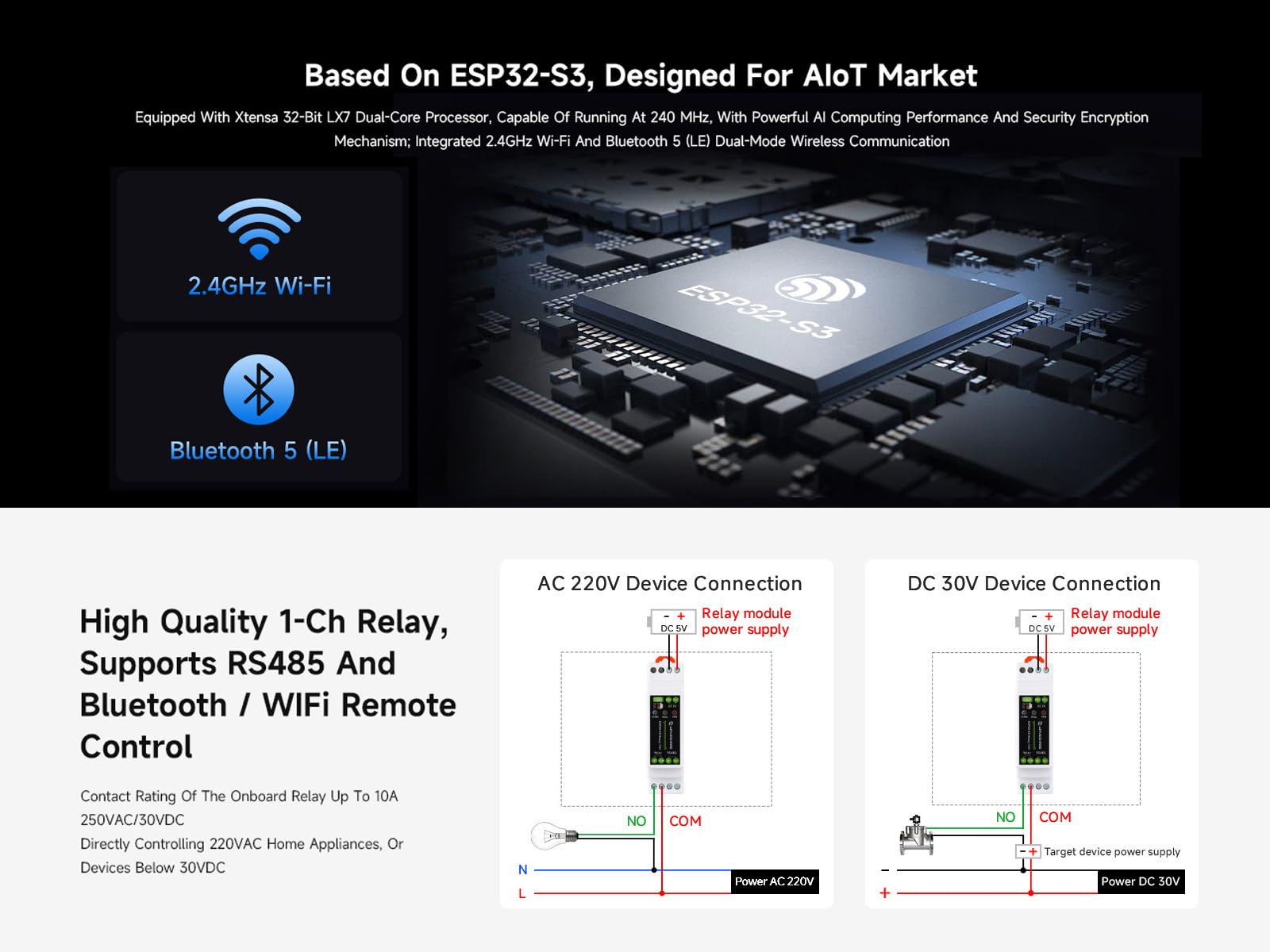

Hochwertiges 1-Kanal-Relais mit Kontaktbelastbarkeit bis 10A 250V AC / 30V DC. Damit steuern Sie direkt 220V-Haushaltsgeräte, Lampen, Pumpen oder Geräte unter 30V DC. Optokoppler-Isolation, digitale Isolation, unibody Stromversorgungs-Isolation, TVS-Schutz und verstärkte Leiterbahnen für große Ströme schützen Steuerung und Last.

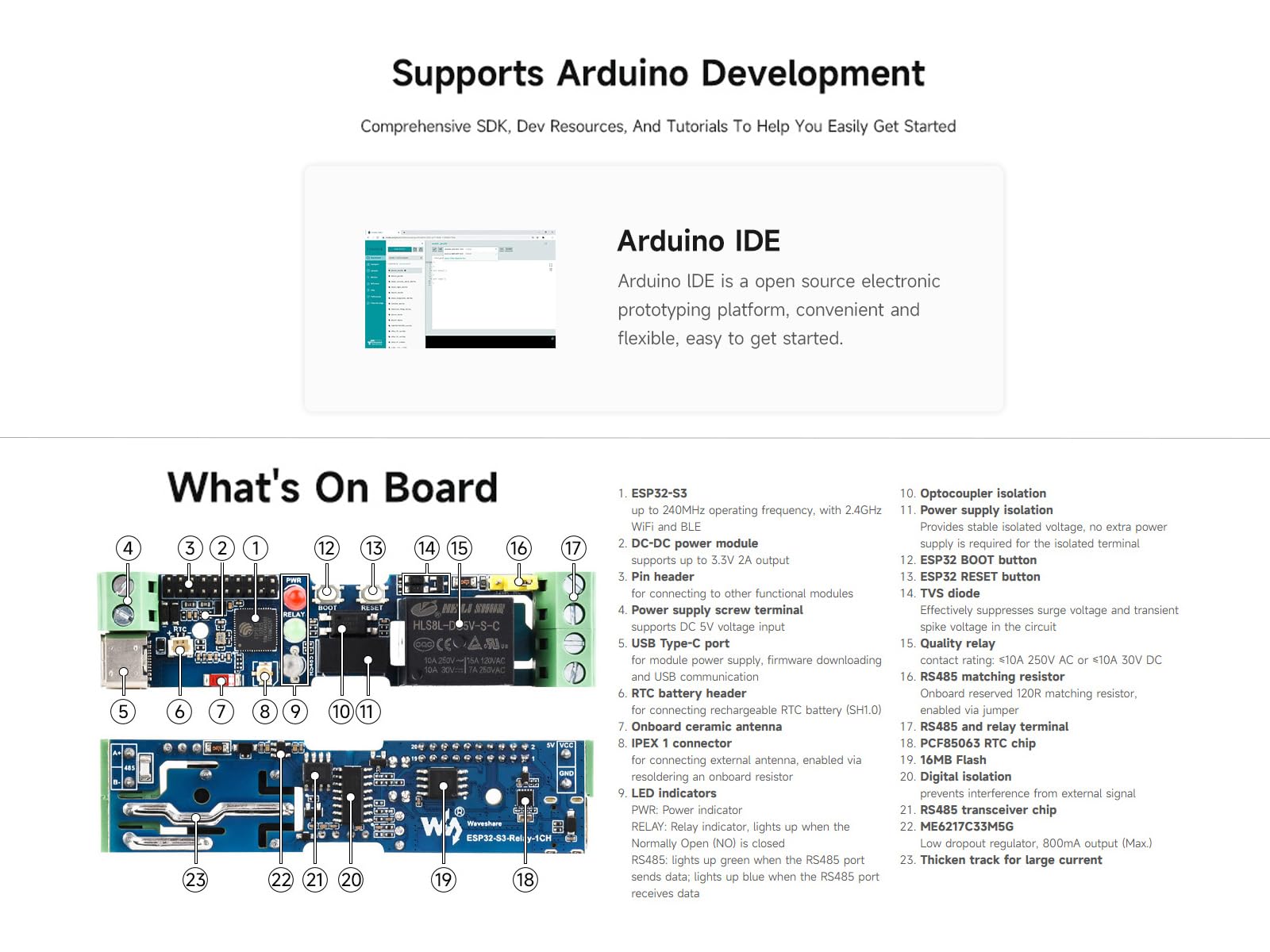

Basis ist ESP32-S3 mit 32-Bit LX7 Dual-Core bis 240 MHz, 2,4 GHz WiFi und Bluetooth 5 LE. Zusätzlich onboard isolierte RS485-Schnittstelle für Modbus-Industriemodule und Sensoren. RS485 TX/RX-LEDs zeigen den Betriebsstatus. Onboard RTC-Chip ermöglicht Zeitpläne und Zeitschalt-Aufgaben.

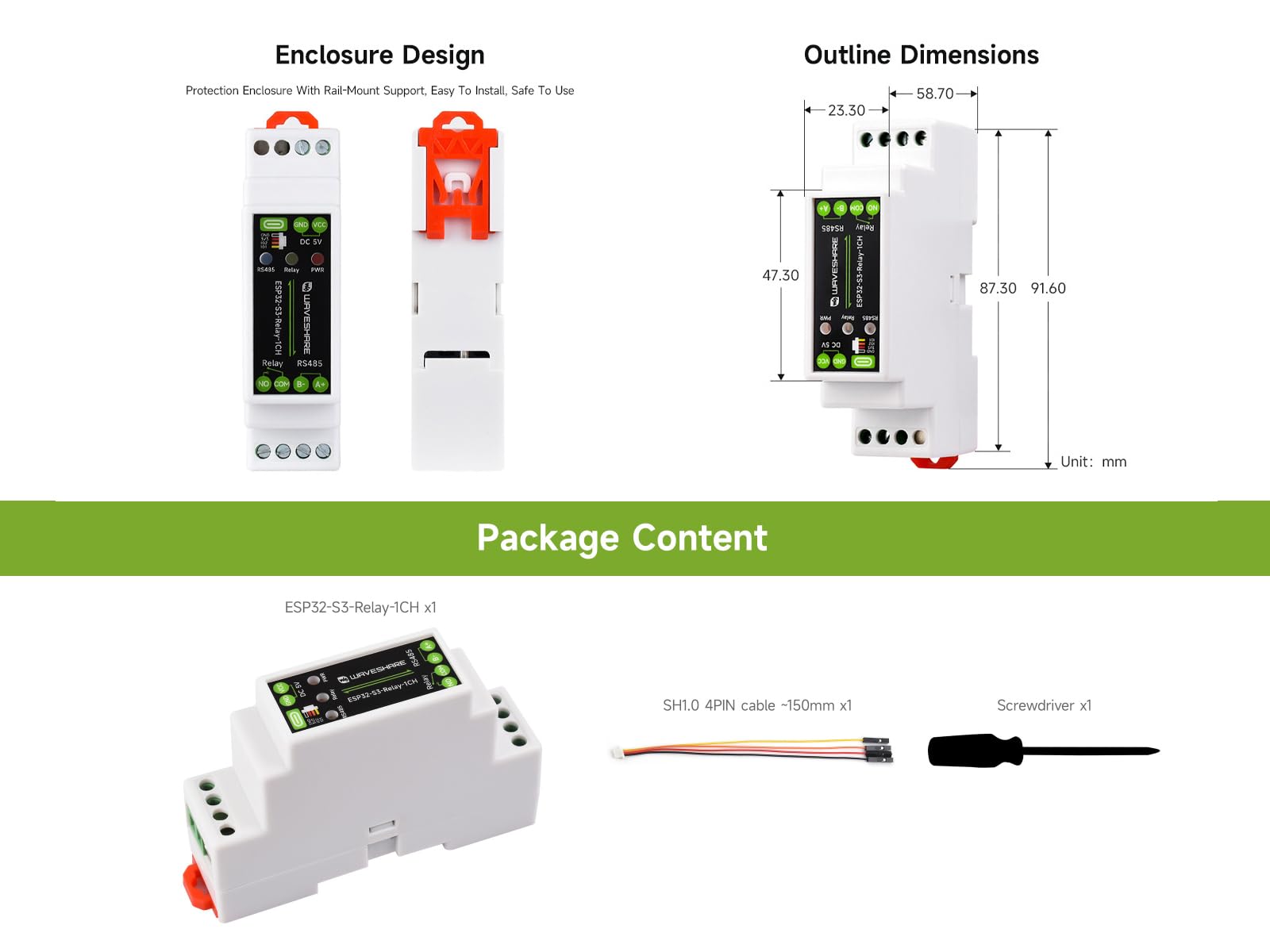

Rail-montiertes Schutzgehäuse für einfache Hutschienen-Montage. Stromversorgung ausschließlich über Schraubklemme mit 5V und über USB Type-C für Firmware und Debugging. Unterstützt Arduino IDE Entwicklung mit Online-Ressourcen und Tutorials.
1-Kanal-Relais bis 10A 250V AC / 30V DC für direktes 230V-Schalten zum Preis von 13,92 EUR
WiFi + Bluetooth 5 LE plus isoliertes RS485 für Modbus, mit RTC für Zeitpläne
Industrie-Schutz mit Mehrfach-Isolation und Hutschienen-Gehäuse, Arduino-IDE-fähig
Brand: Waveshare

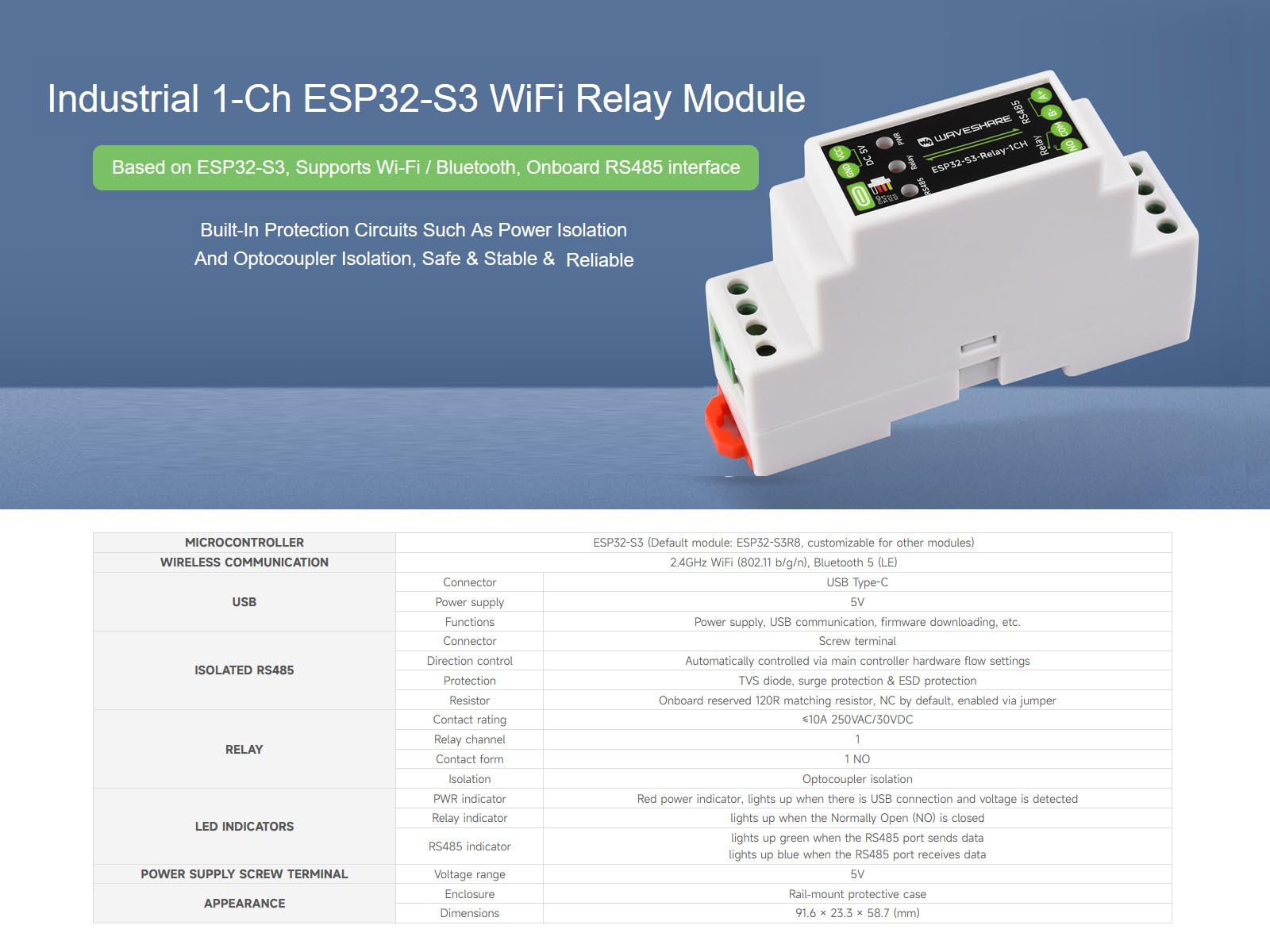

Relais: 1 Kanal, bis 10A 250V AC / 30V DC
Kategorie: ESP32 Series
Prozessor: ESP32-S3, Xtensa 32-Bit LX7 Dual-Core bis 240 MHz
Steuerung: Wi-Fi, Bluetooth 5 LE, RS485 isoliert (Modbus-fähig)

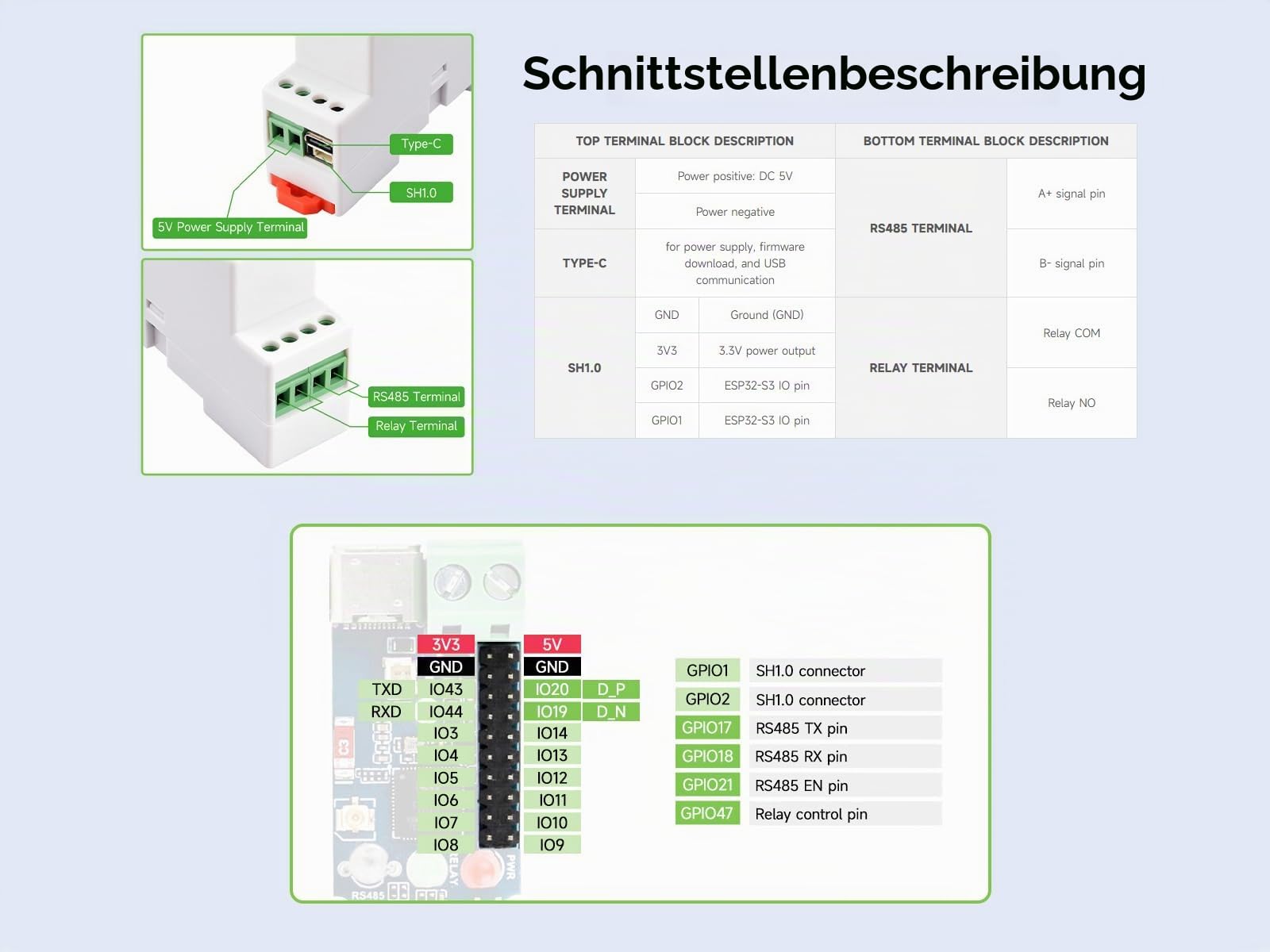

Ausstattung: RTC für Zeitsteuerung, USB Type-C, RS485 TX/RX-LEDs, 5V Schraubklemme
Product Type: WiFi Relais Modul
Model or Series: ESP32-S3 1-Kanal Relais Modul (industriell)
Schutz / Montage: Optokoppler-, Digital- und Power-Isolation, TVS, Hutschienen-Gehäuse
Verkäufer: Maker Klang Shop
rodentsicher für Schaltschrank: Isoliertes RS485, RTC-Zeitschaltung und Hutschiene machen dieses 10A-Modul zur günstigen Automatisierung für Sound-Anlagen, Licht und Pumpen – jetzt für 13,92 EUR statt 27,83 EUR.
Ja. Das Relais schaltet bis 10A 250V AC direkt, z. B. Lampen und Haushaltsgeräte mit 220V AC, sowie Lasten bis 30V DC. Beachten Sie VDE-Vorschriften und lassen Sie 230V nur von Fachpersonal anschließen.
Fazit: Nur mit 5V über die Stromversorgungs-Schraubklemme betreiben. USB Type-C dient für Stromversorgung beim Entwickeln, Firmware-Upload und Debugging.

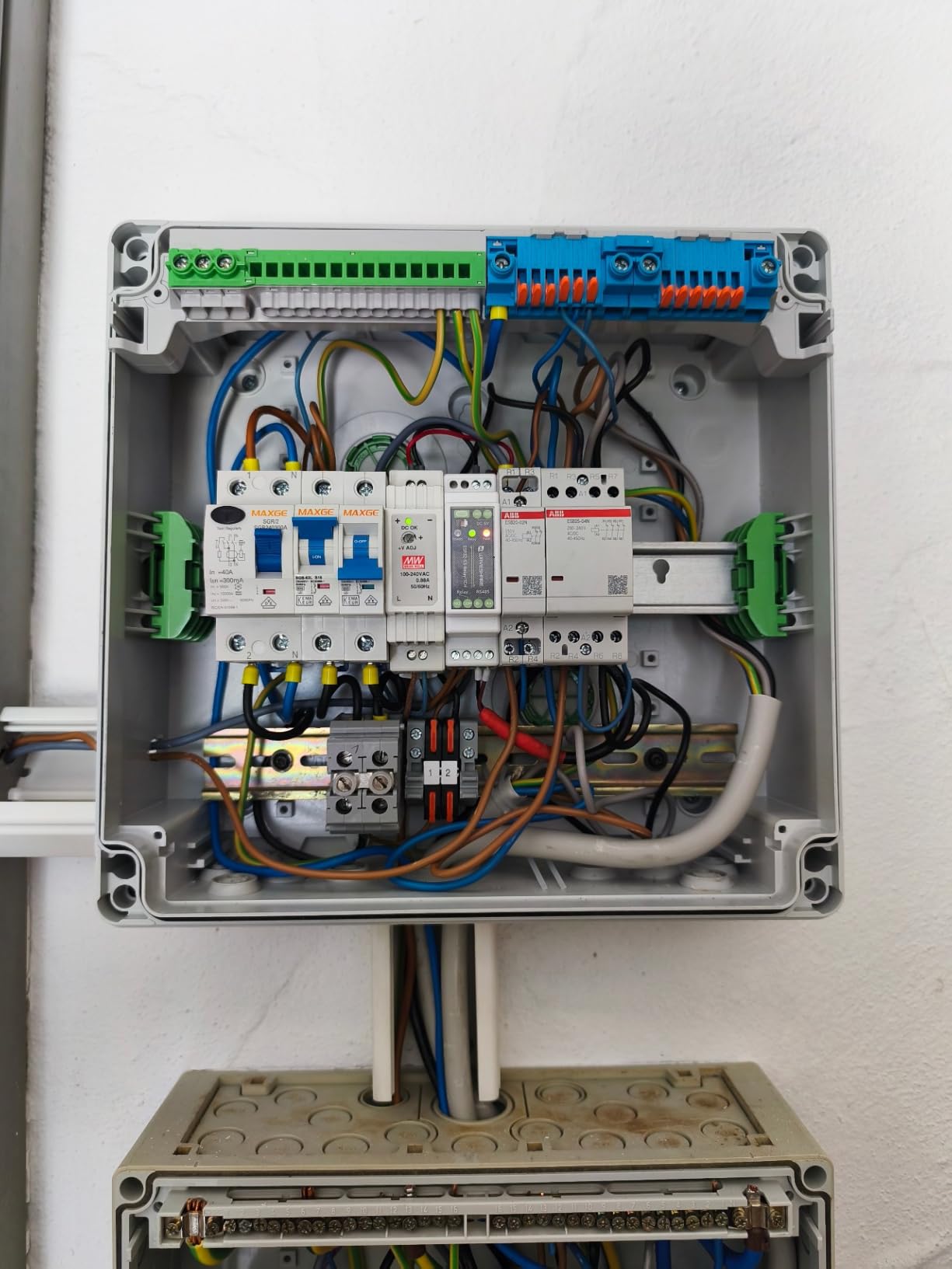

Das Modul sitzt bei mir im Verteilerkasten auf der Hutschiene und schaltet eine 230V Pumpe. Das 10A Relais klickt satt, kein Flattern. WLAN-Verbindung ist stabil, Einrichtung über ESPHome war in 20 Minuten erledigt. RS485 habe ich für meinen Stromzähler eingeplant, wird sauber erkannt. Gehäuse wirkt sehr solide.
Sehr wertig, Schraubklemmen halten fest. Schaltet zuverlässig!
Hardware top: ESP32-S3 läuft schnell, Relais schaltet 230V Verbraucher ohne Probleme, RS485 funktioniert mit Modbus. Nur die Belegung für RS485 und Taster musste ich mir aus dem Wiki zusammensuchen. Danach alles gut. Für Garagentor und Licht jetzt im Dauereinsatz.
Ich steuere damit meine Gartenbewässerung. Über WLAN in Home Assistant eingebunden, Schaltzeiten sekundengenau. Auch nach Stromausfall kommt das Modul sauber wieder hoch und verbindet sich selbst. Das Hutschienengehäuse spart viel Bastelarbeit. Absolute Empfehlung für alle, die was Sicheres für 230V suchen.
Im Keller war der WLAN-Empfang grenzwertig, mit externem Access-Point in der Nähe läuft es jetzt stabil. Relais selbst und RS485 sind einwandfrei. Man sollte den Montageort vorher prüfen. Ansonsten solides Modul für den Preis.
Als älterer Bastler schätze ich die festen Klemmen und das geschlossene Gehäuse, da fasst man nicht aus Versehen an 230V. Programmierung ging mit Beispielcode recht einfach, auch wenn ich etwas gebraucht habe. Schaltet jetzt meine Absaugung per Taster und App. Bin zufrieden.
Das Relais schaltet sauber 10A, daran gibt es nichts zu meckern. Aber mein Modul kam mit alter Firmware und ich musste Treiber und Boot-Taste-Kombi erst herausfinden, bis USB erkannt wurde. Hat mich einen Abend gekostet. Jetzt läuft es, aber der Start war frustrierend.
