Die Waveshare 2-Kanal-RS485-HAT mit galvanischer Trennung, 921.600 bps Datendurchsatz und TVS-Schutz industrielle Kommunikation für den Raspberry Pi – online für 15,00 € statt 29,99 €.
Kategorien : Raspberry Pi HAT / HAT+ Series
SKU : MAK-RAS-856
Teilen:

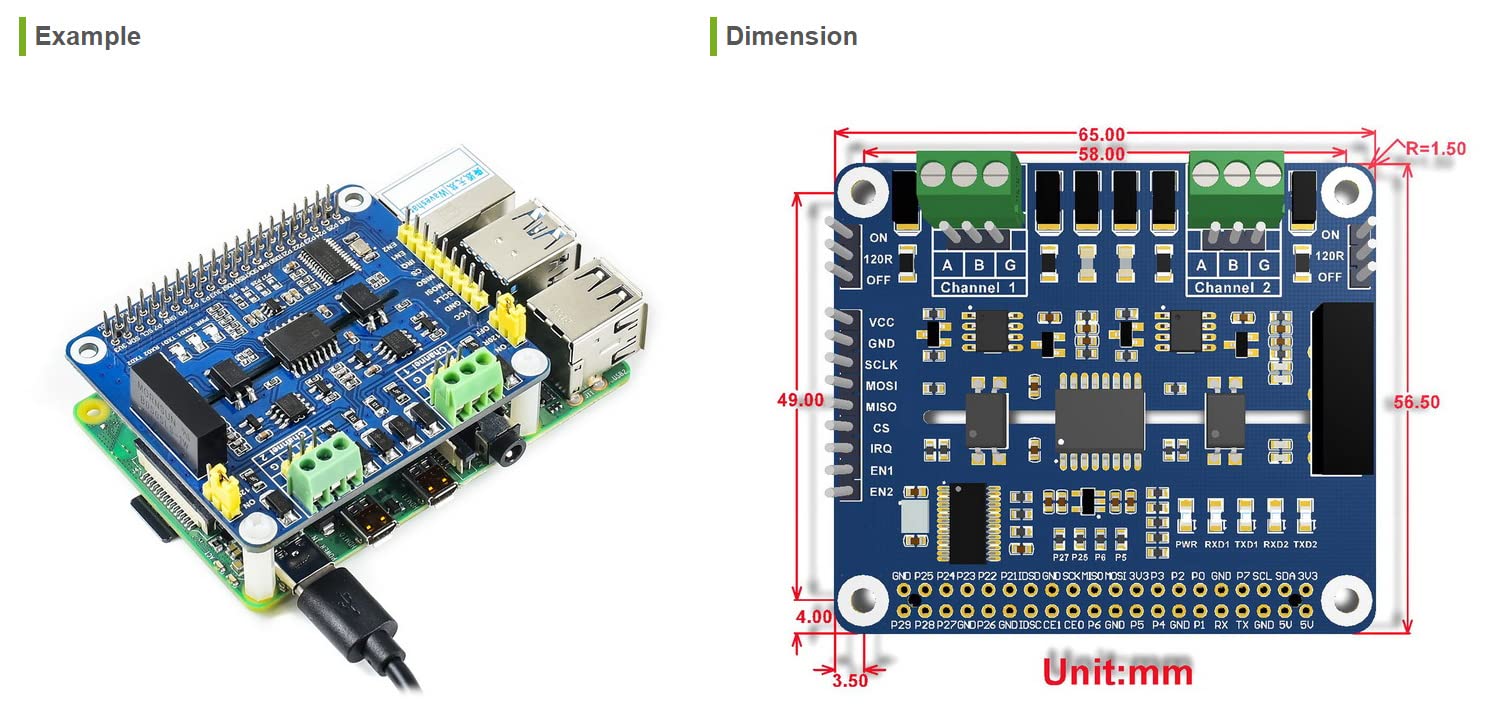

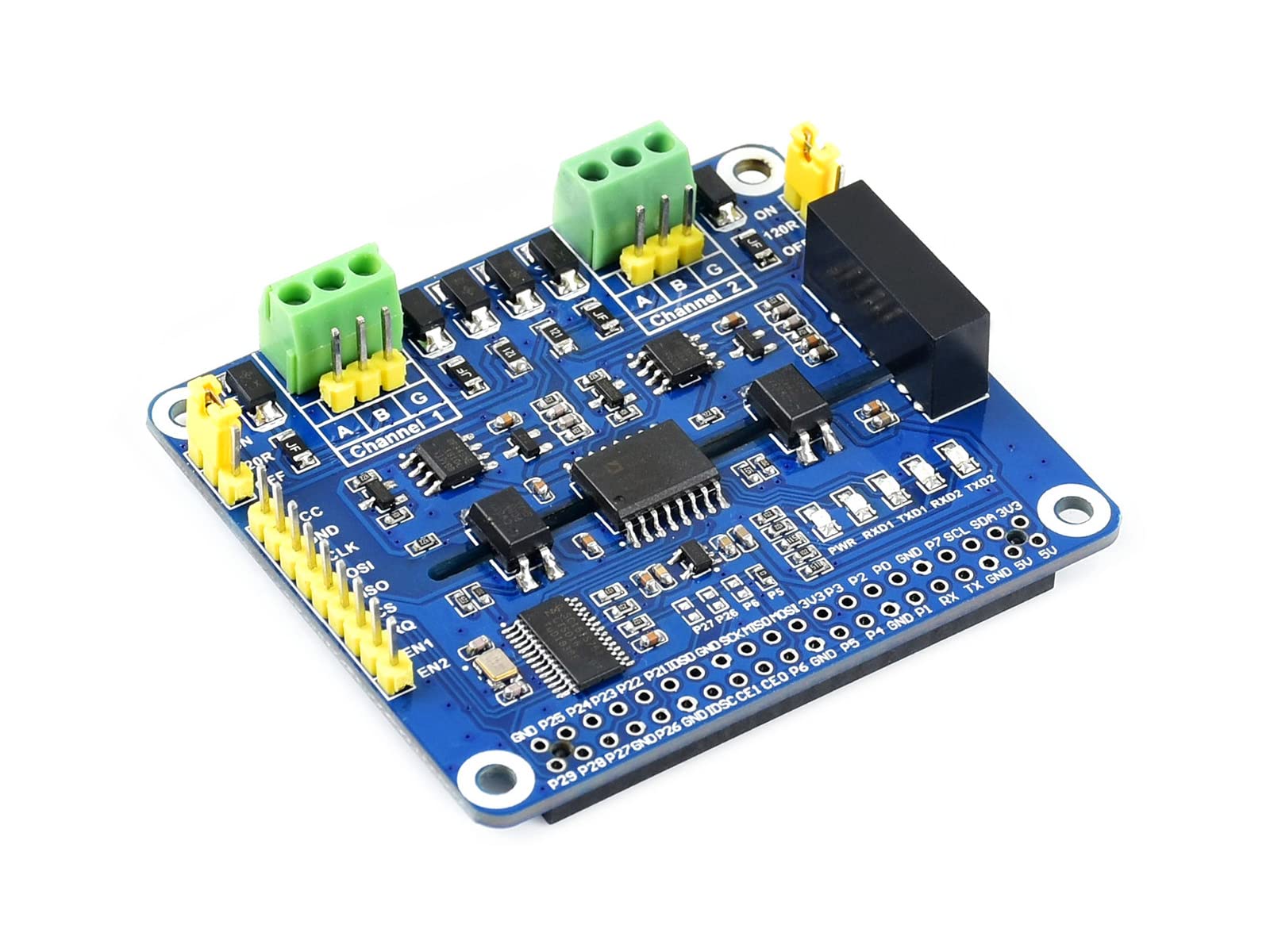

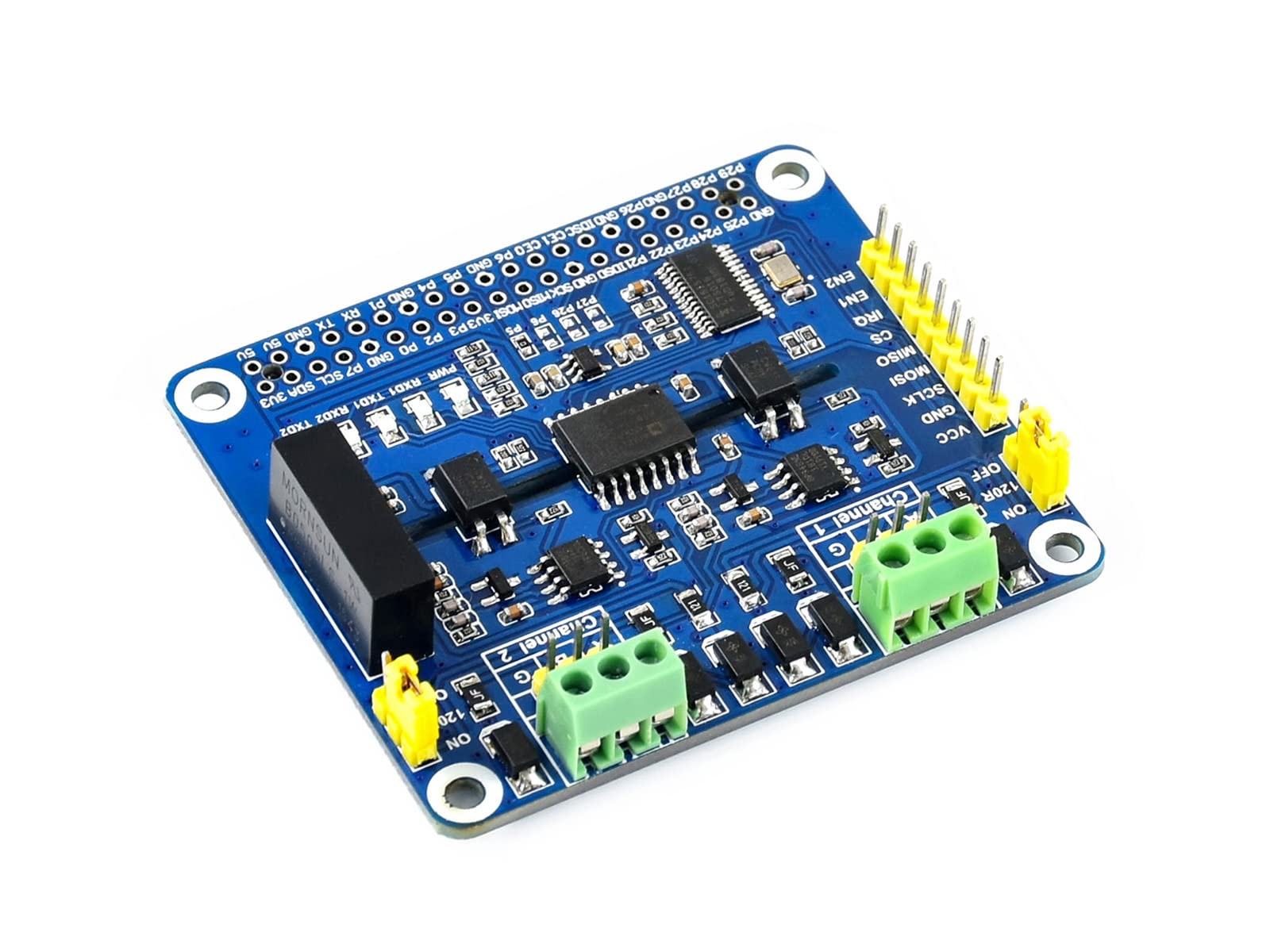

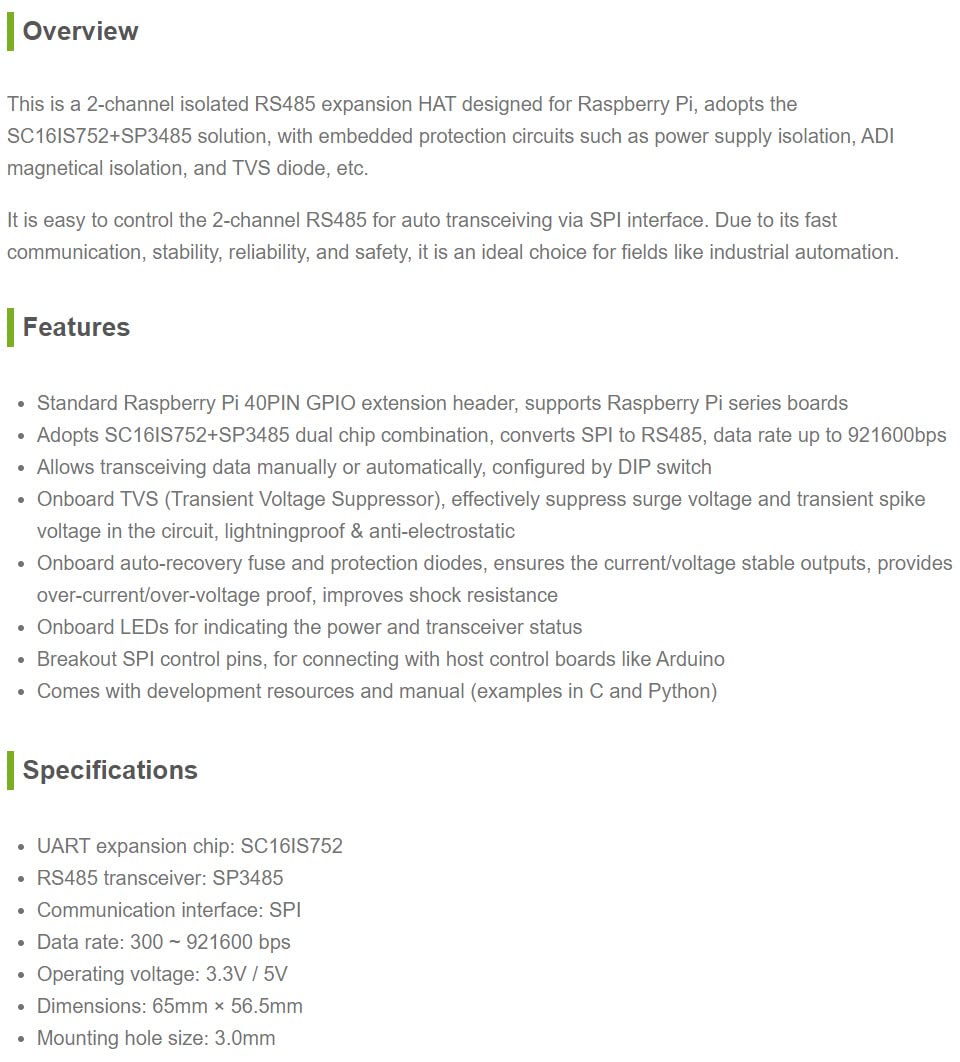

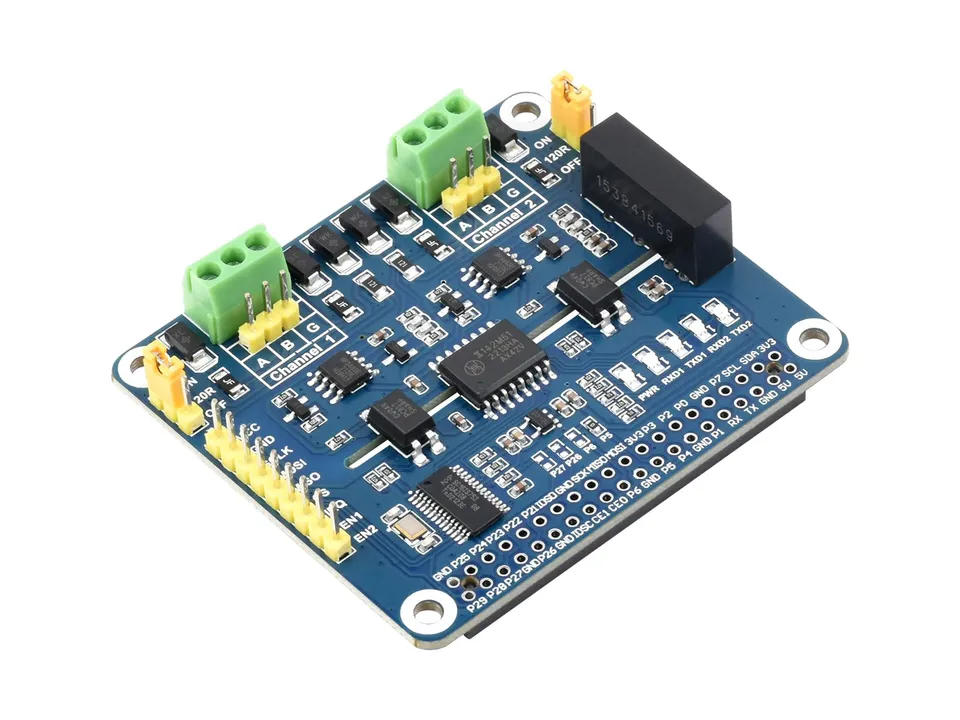

Diese HAT-Erweiterung von Waveshare fügt dem Raspberry Pi zwei unabhängige RS485-Schnittstellen hinzu – perfekt für industrielle Automatisierung, MODBUS-Nodes und Feldbus-Anwendungen. Der SC16IS752 CAN/SPI-zu-UART-Controller leitet die Daten SPI-fähig an den Raspberry Pi weiter, wobei der Datenrate bis zu 921.600 bps erreicht.
Dieses Board vereint Stromversorgungstrennung (Power Isolation), magnetische ADI-Isolation und TVS-Dioden in einer Kombination – dadurch sind Blitz-, Überspannungs- und Elektrostatik-Behandlung bereits implementiert. Auto-recovering Sicherung und Schutzdioden sichern konstante Spannungs- und Stromwerte, das macht das Board konstruktionsstabil.

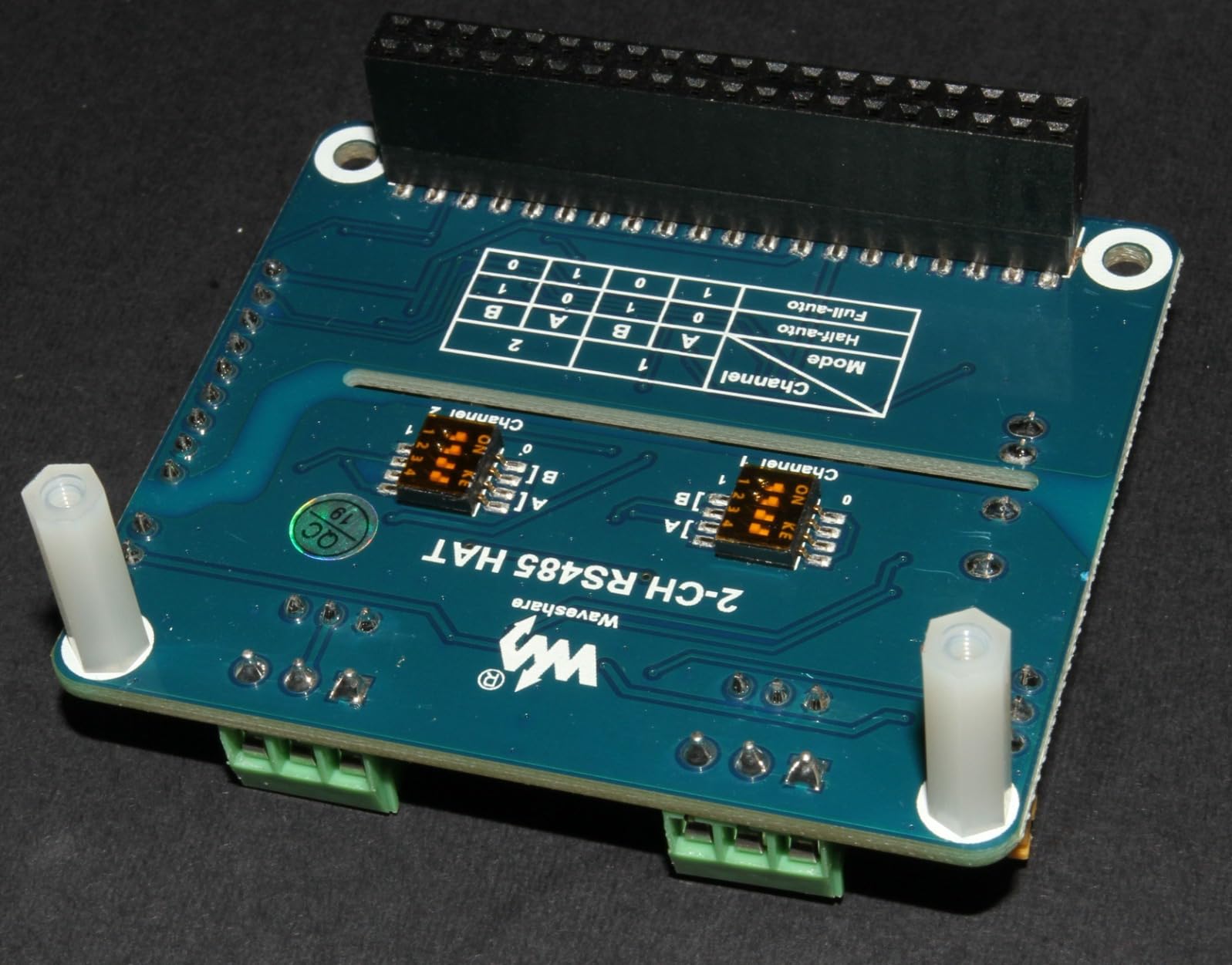

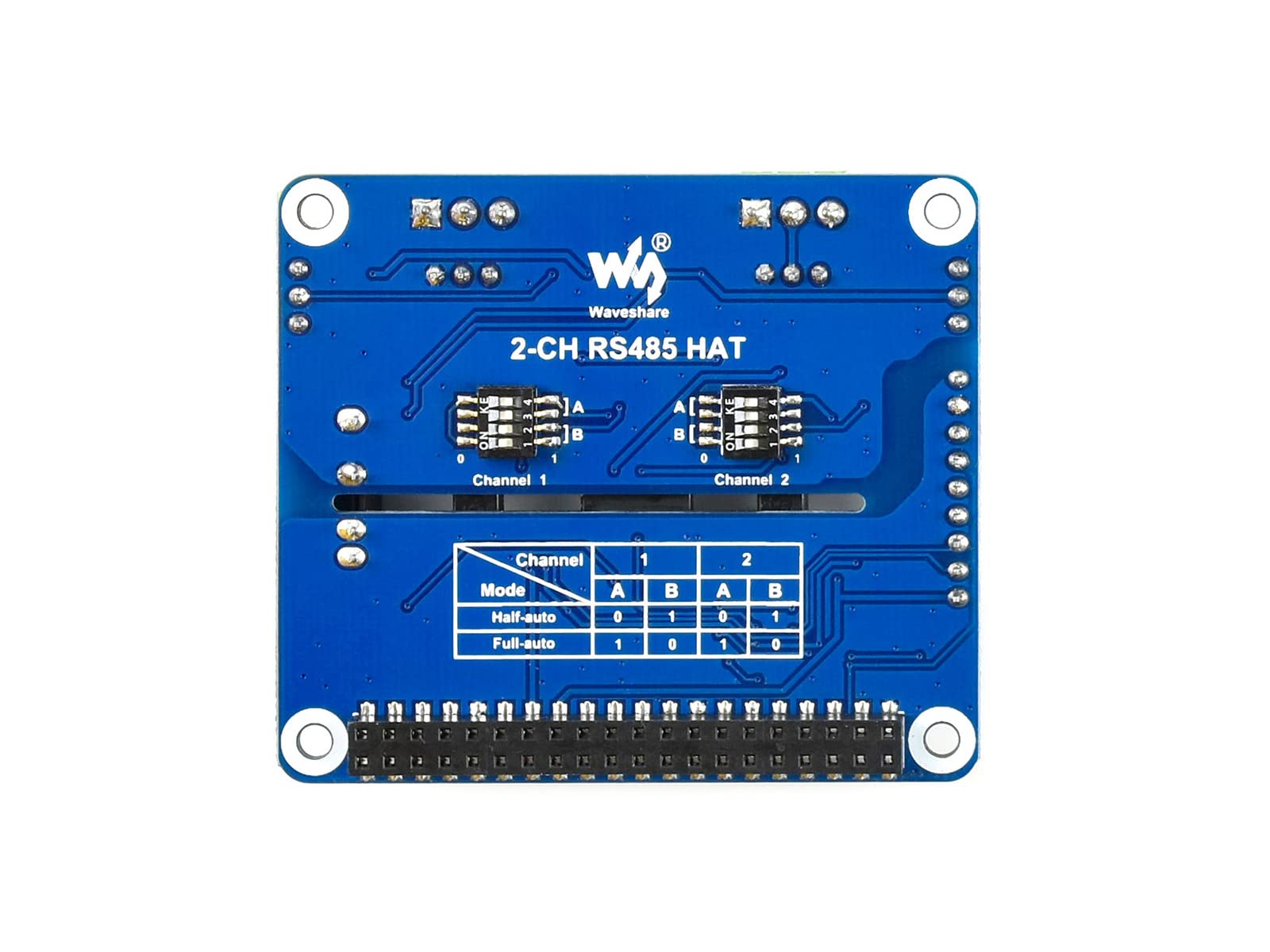

Der DIP-Schalter schaltet zwischen automatischem Senden (TX/RX) und manueller Konfiguration. Die LEDs indizieren – Power-Aktivität und Transferstatus und zeigen sichtbar, ob die Isolations- und Transfer-Status konstant arbeitet.
Der Standard-Pi-40PIN-GPIO-Header passt an den gesamten Raspberry Pi (Modell B/2B/3B/3B+/4B). SPI-Kontrollpins sind separiert, um auch andere Host-Karten zu unterstützen.
Verkäufer: Maker Klang Shop

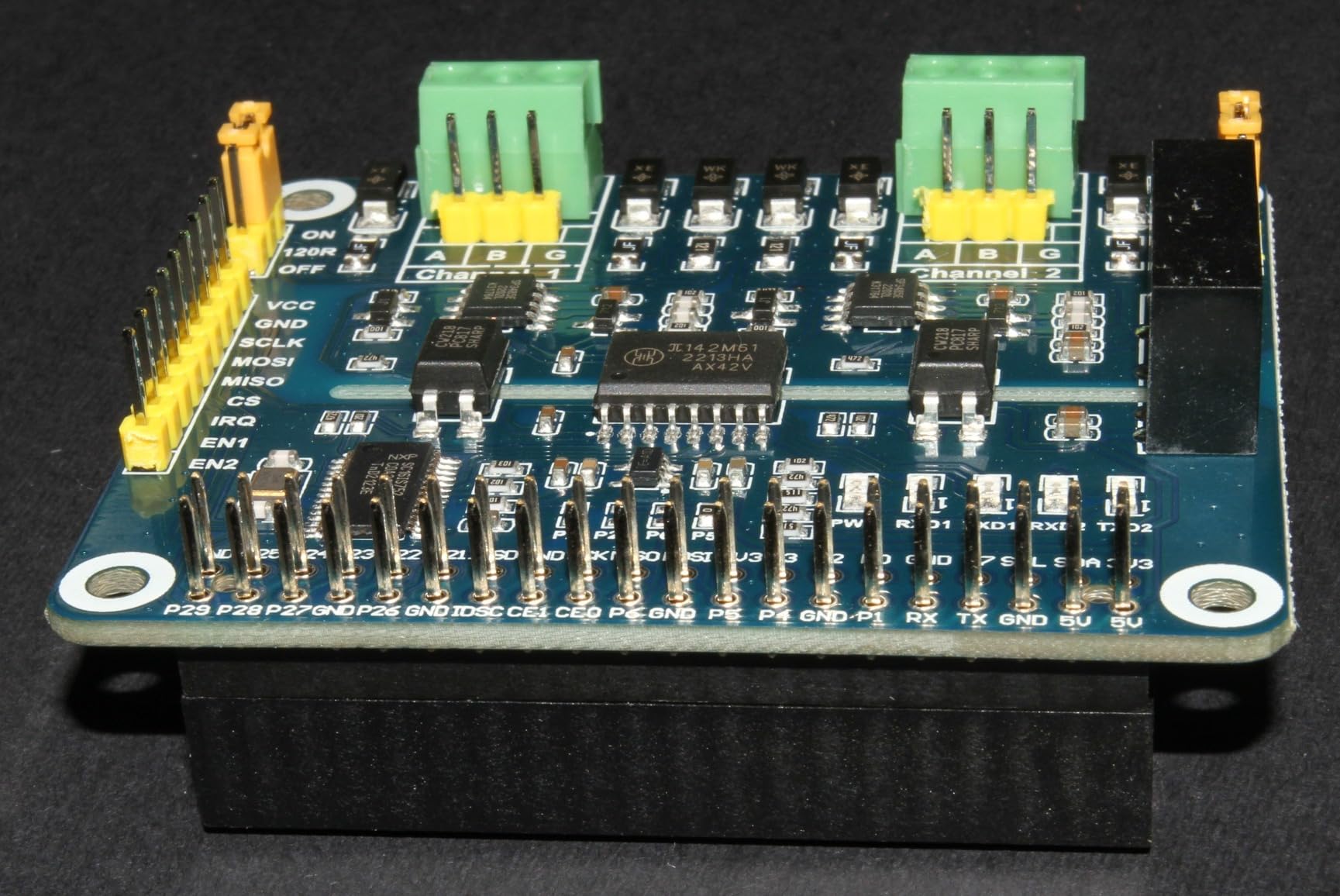

Nutze das HAT auf einem Pi 4B zur Auslesung von zwei Wechselrichtern per Modbus RTU. Die galvanische Trennung gibt mir einfach ein besseres Gefühl, gerade bei langen Leitungen. Installation über SPI war mit dem Waveshare-Wiki in 20 Minuten erledigt. Seit drei Wochen Dauerbetrieb ohne einen Abbruch bei 115200 Baud.
