Das Waveshare 4-stellige 8-Segment LED Display Modul für Raspberry Pi Pico zeigt Zahlen und einfache Zeichen über SPI an und integriert einen präzisen DS3231 Echtzeit-Taktgeber – jetzt für nur 10 € im Maker Klang Shop erhältlich.
Kategorien : LCD Display Series
SKU : MAK-LCD-786
Teilen:
Das Waveshare 4-stellige 8-Segment LED Display Modul ist die passende Anzeige für Ihr Raspberry Pi Pico-Projekt, wenn Sie Zeit, Zählerstände oder Messwerte gut ablesbar darstellen möchten. Dank integriertem DS3231 Echtzeit-Taktgeber und 74HC595 Treiber lässt es sich einfach über SPI ansteuern. Im Folgenden beantworten wir die wichtigsten Fragen zu Funktion, Kompatibilität und Anwendung.

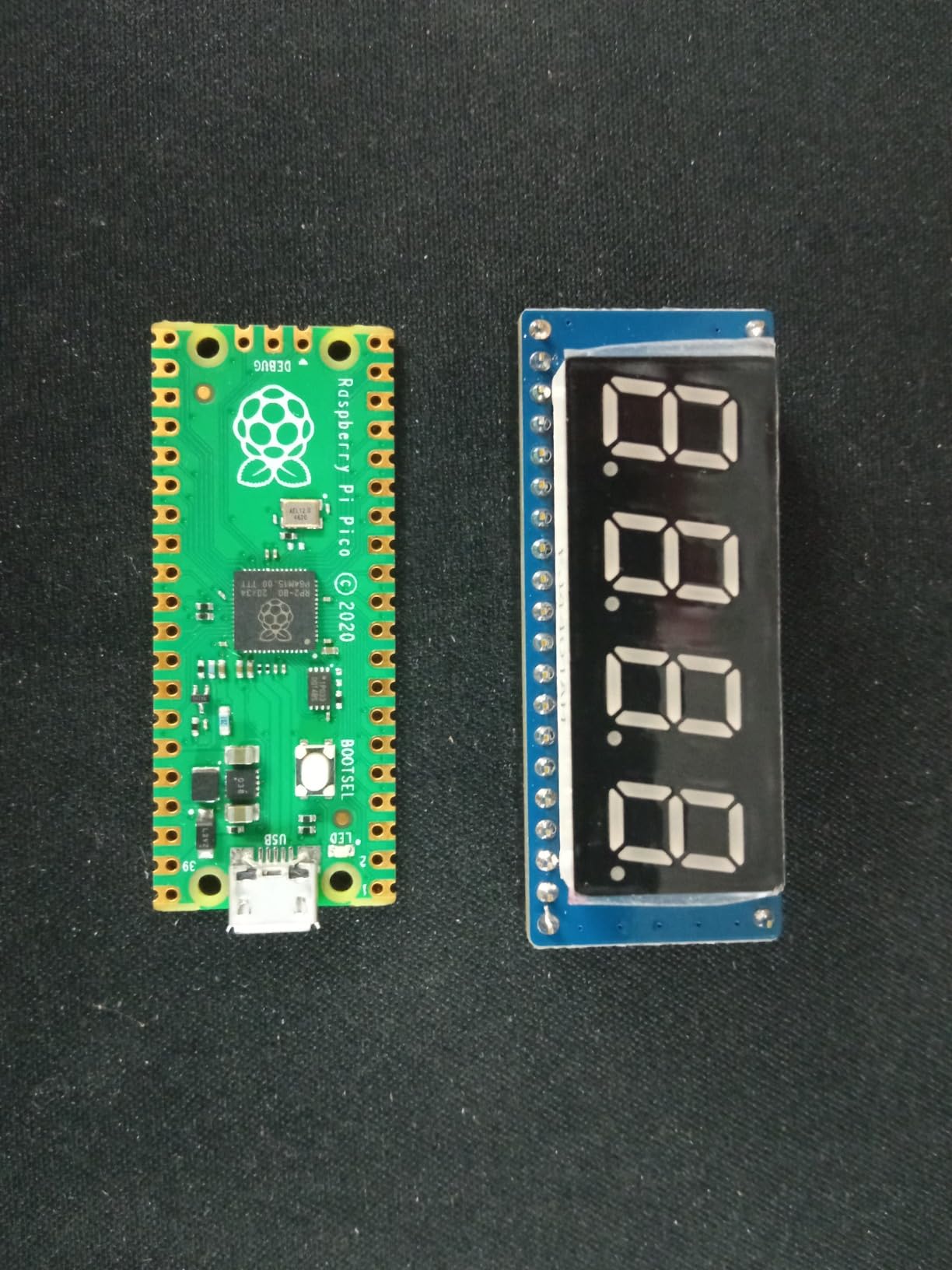

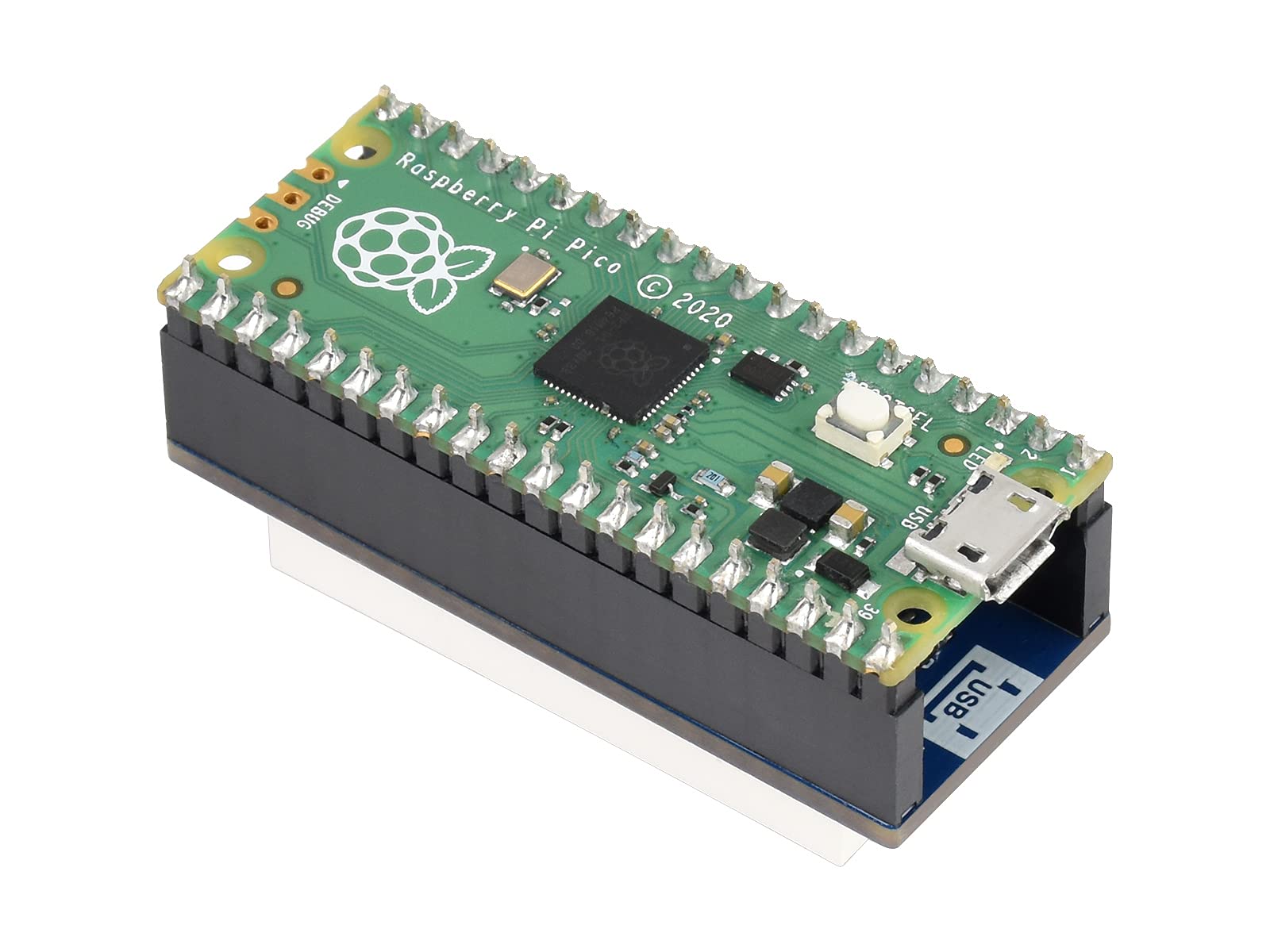

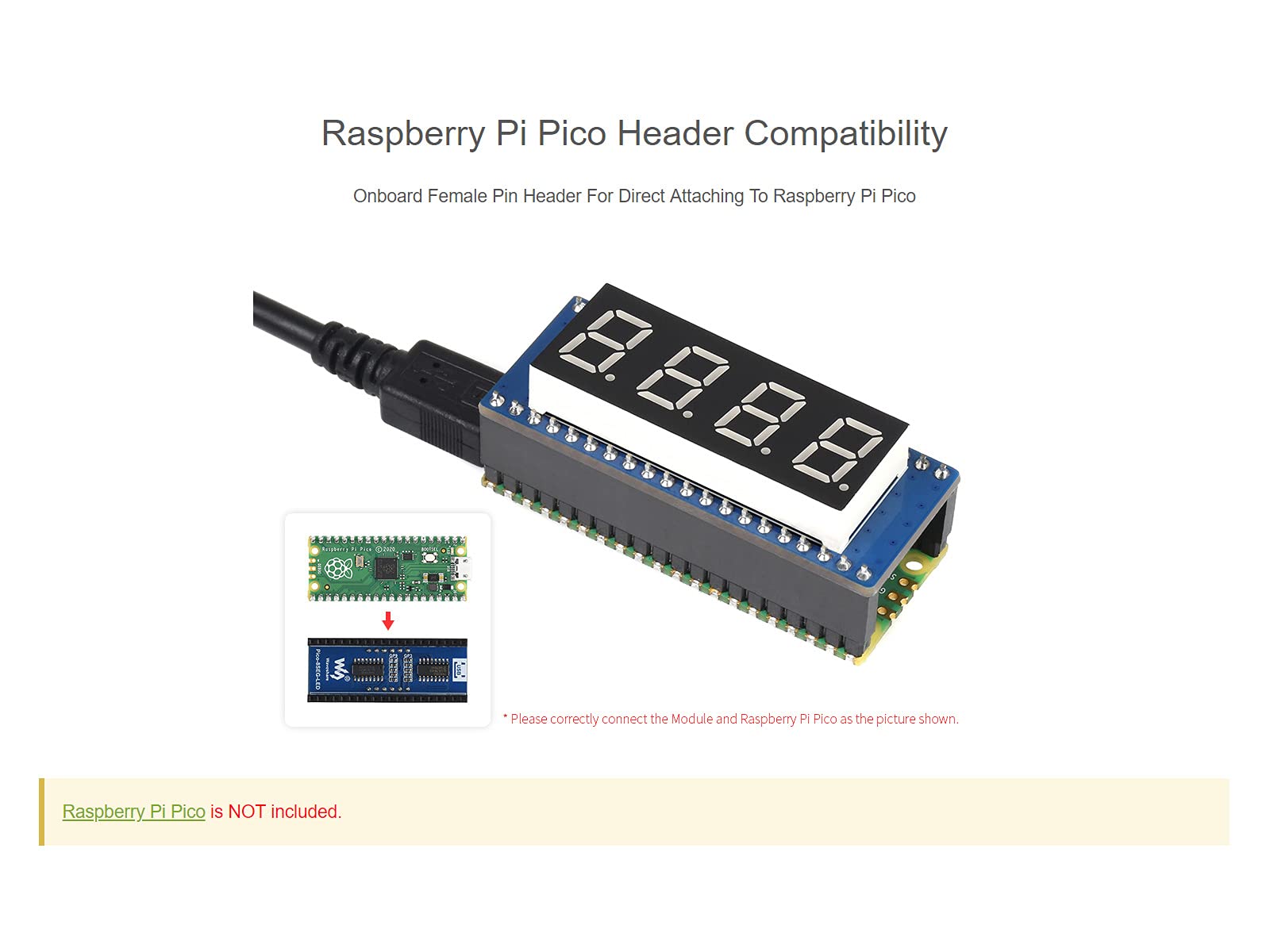

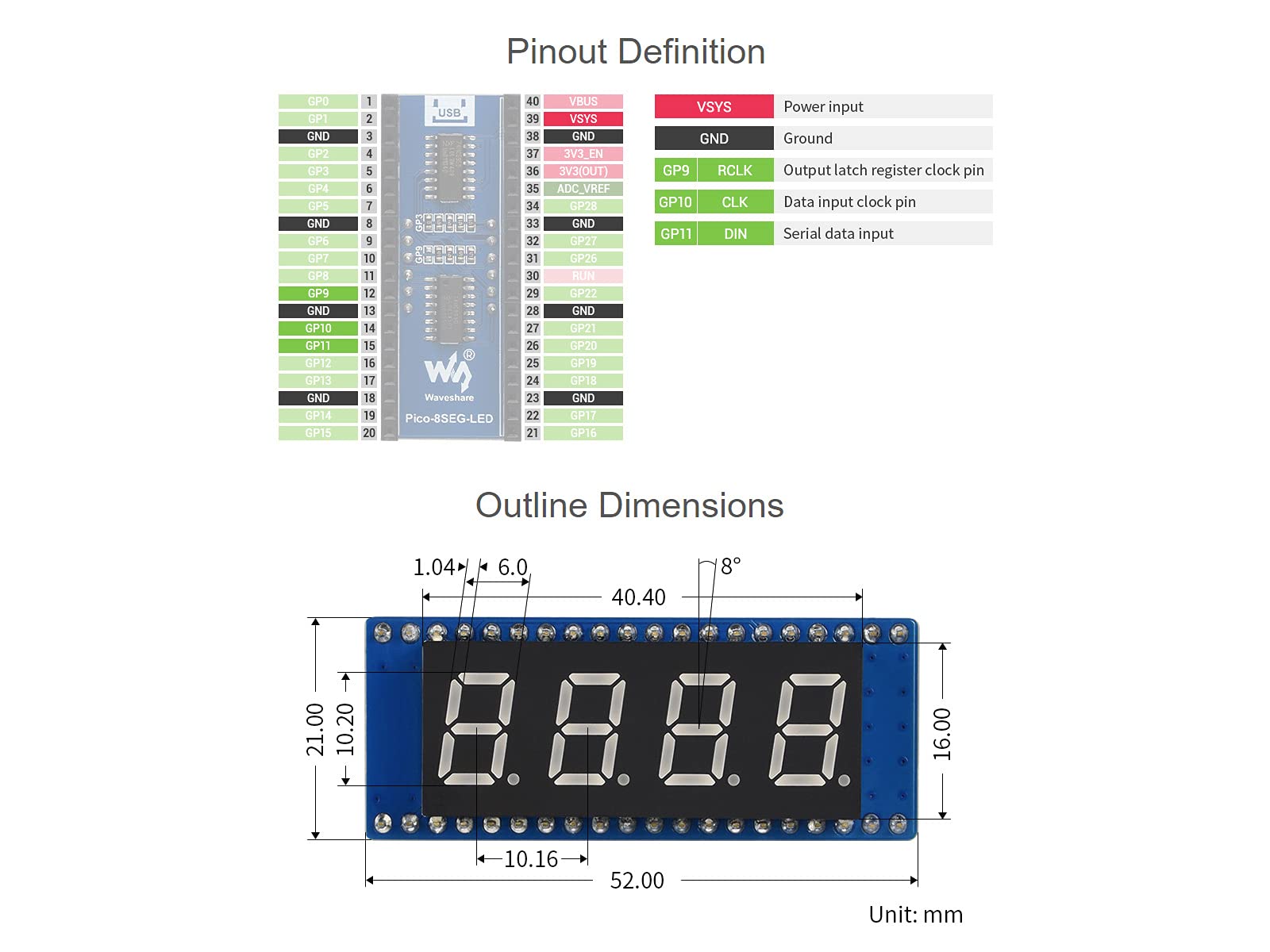

Das Modul wird direkt auf den Raspberry Pi Pico aufgesteckt – der Standard-Header ist bereits vorhanden. Die Kommunikation erfolgt über SPI, sodass Sie nur wenige Pins belegen. Der onboard 74HC595 Schieberegister-Treiber übernimmt die Ansteuerung der 4 Ziffern, während der DS3231 die Zeit mit hoher Genauigkeit führt. Waveshare stellt Beispielcode in C/C++ und MicroPython zur Verfügung, sodass Sie schnell eigene Anwendungen entwickeln können.
Der DS3231 ist ein hochpräziser Echtzeit-Taktgeber mit Temperaturkompensation. Er hält die Zeit auch dann genau, wenn der Raspberry Pi Pico ausgeschaltet ist – vorausgesetzt, eine Backup-Batterie ist eingesetzt (nicht im Lieferumfang enthalten). Dadurch eignet sich das Modul für Uhren, Timer, Datenlogger oder zeitgesteuerte Projekte, bei denen die Zeit nicht verloren gehen darf.
Das Display zeigt bis zu 4 Ziffern gleichzeitig an. Jede Ziffer besteht aus 8 Segmenten (7 Segmente plus Dezimalpunkt). Sie können Zahlen, Buchstaben (eingeschränkt) und Sonderzeichen darstellen. Die rote LED-Ausführung sorgt für gute Sichtbarkeit in Innenräumen. Über die Software können Sie die Helligkeit steuern oder die Anzeige im Multiplexverfahren betreiben, um Strom zu sparen.
Der Standard-Header ist speziell für den Raspberry Pi Pico ausgelegt, aber Sie können das Modul auch über Jumperkabel mit anderen Controllern wie Arduino oder ESP32 verbinden, sofern diese SPI unterstützen. Beachten Sie die Spannungspegel: Der Pico arbeitet mit 3,3 V, während viele Arduinos 5 V verwenden. In diesem Fall ist ein Pegelwandler erforderlich, um Schäden zu vermeiden.
Waveshare bietet auf der Wiki-Seite ein ausführliches Handbuch sowie Demo-Code für C/C++ und MicroPython. Die Beispiele zeigen, wie Sie die Anzeige initialisieren, die RTC auslesen und die Ziffern ansteuern. Damit ist der Einstieg auch für Einsteiger machbar.
Sie erhalten das Modul für nur 10 € statt 10,99 € – eine kleine Ersparnis, aber ein fairer Preis für ein komplettes Display-Modul mit RTC und Treiber. Ab 45 € Bestellwert versenden wir kostenlos. Mit dem Gutscheincode SAVE15 sparen Sie zusätzlich 15 % auf Ihren gesamten Einkauf. Perfekt für Ihr nächstes Pico-Projekt!
Integrierter DS3231 Echtzeit-Taktgeber mit Temperaturkompensation für präzise Zeitmessung – ideal für Uhren und Timer.
Standard Raspberry Pi Pico Header und SPI-Schnittstelle – einfache Integration mit mitgeliefertem Demo-Code.
74HC595 Treiber ermöglicht Ansteuerung mit wenigen Pins – platzsparend und effizient für Ihre Projekte.

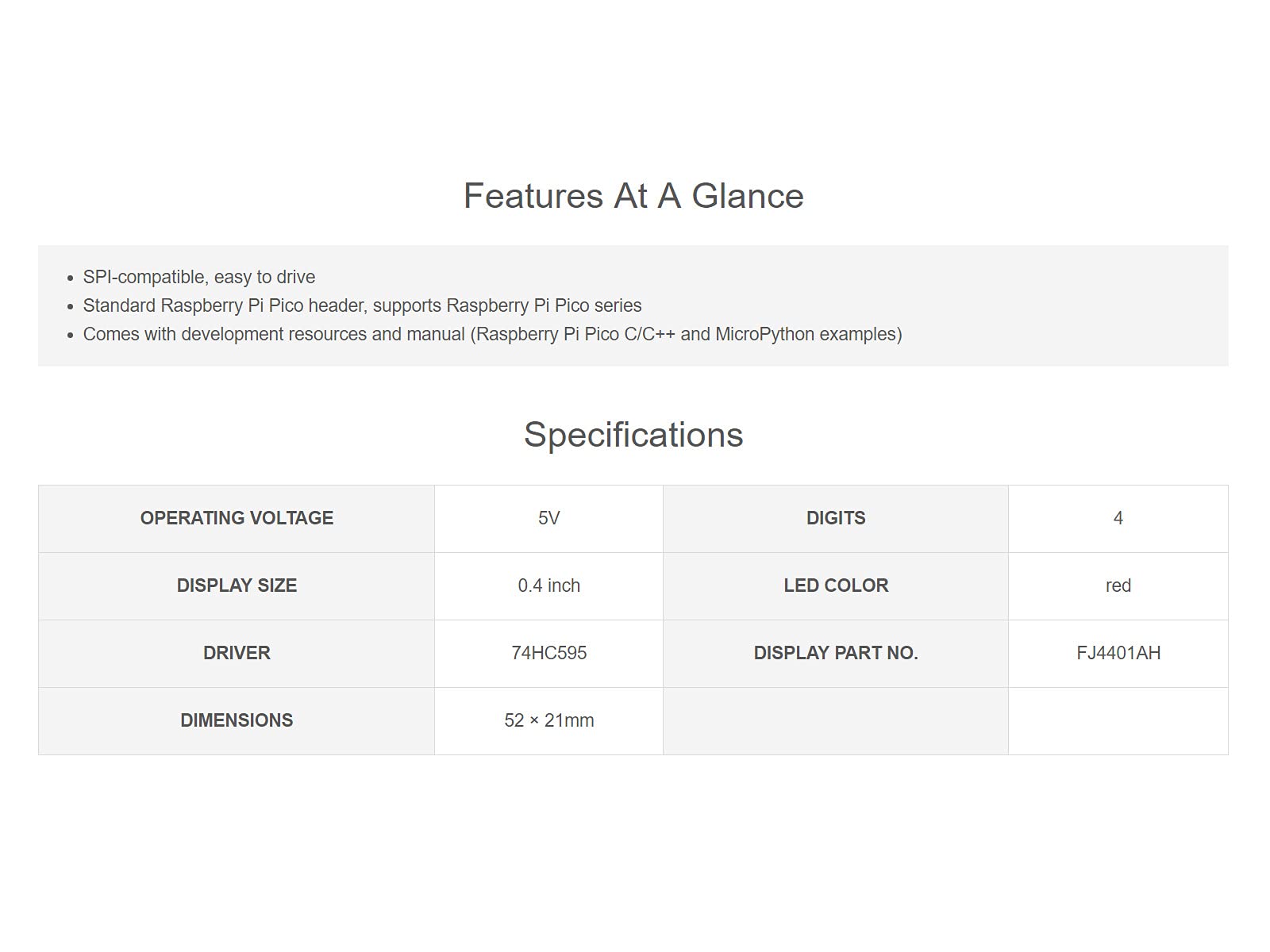

RTC: DS3231 (hochpräzise, mit Temperaturkompensation)

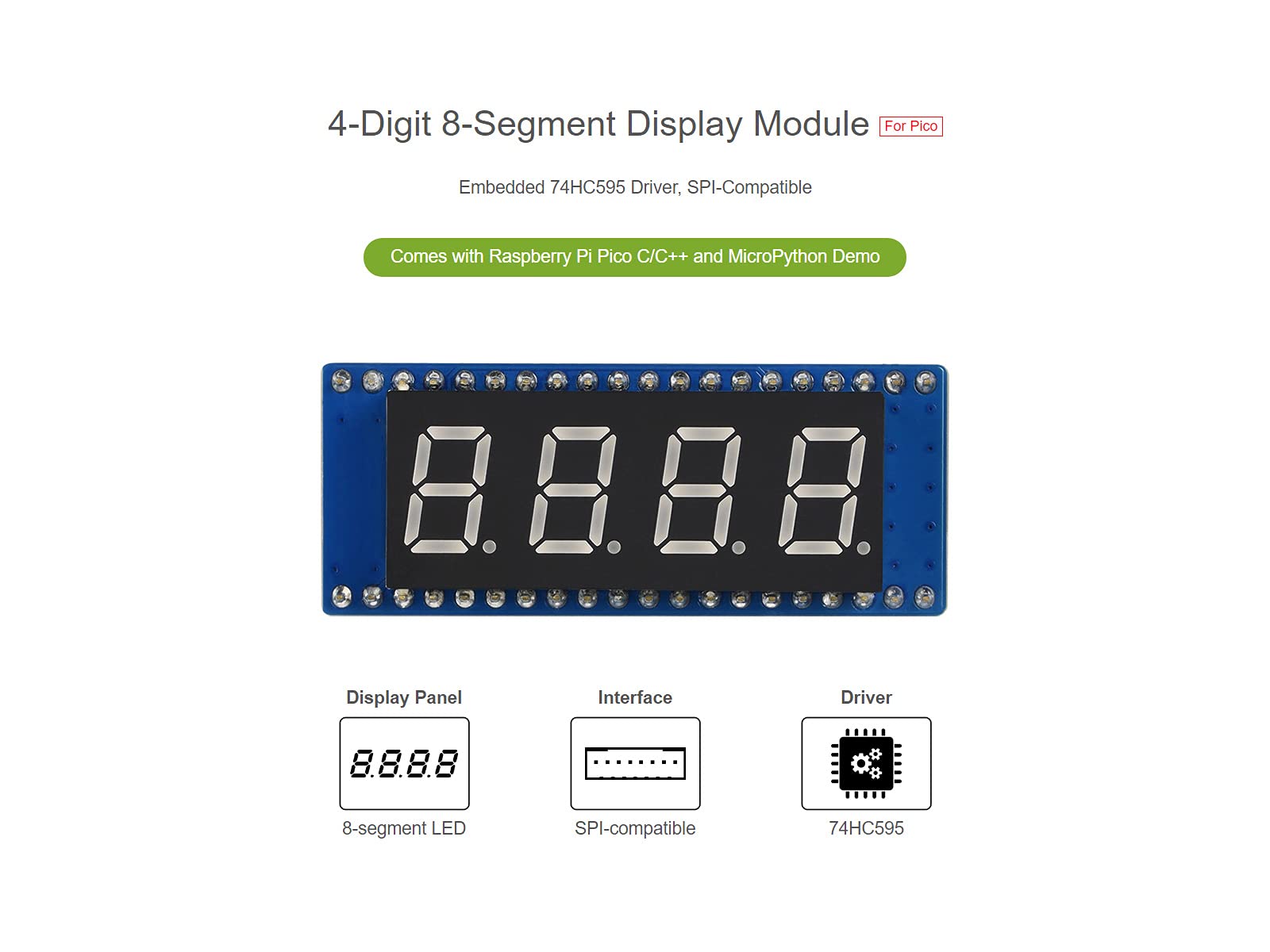

Modell: 4-stelliges 8-Segment LED Display Modul

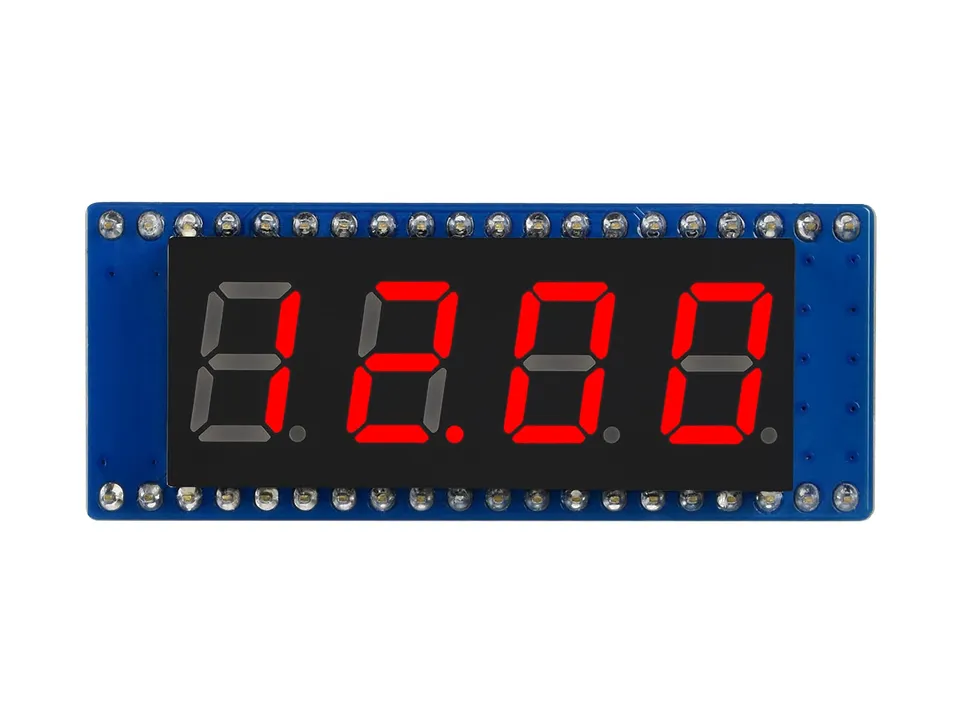

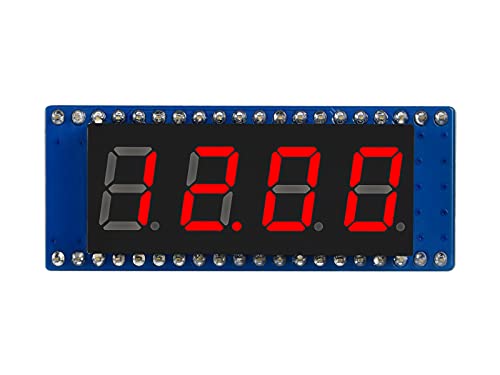

Anzeige: 4-stellig, 8 Segmente pro Ziffer, rot

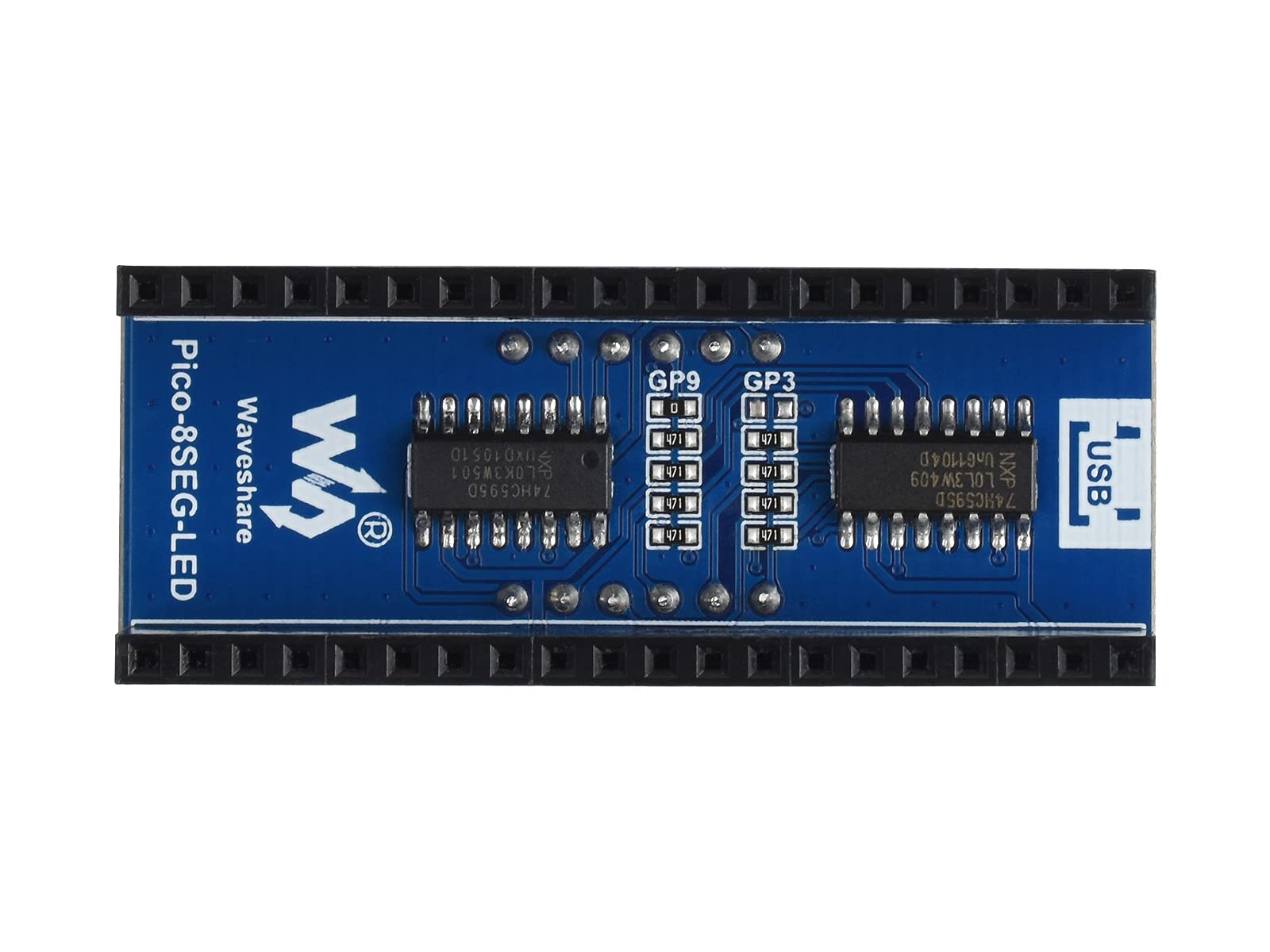

Treiber: 74HC595
Produkttyp: LED Display Modul
Schnittstelle: SPI
Kompatibilität: Raspberry Pi Pico Series (Standard-Header)
Betriebsspannung: 3,3 V / 5 V (über Pico)
Entwicklungsressourcen: C/C++ und MicroPython Demo-Code, Handbuch auf Wiki
Verkäufer: Maker Klang Shop
Dieses Modul kombiniert eine gut ablesbare 4-stellige 8-Segment-Anzeige mit einem hochgenauen DS3231 RTC und einem 74HC595 Treiber. Es wird einfach auf den Raspberry Pi Pico gesteckt und über SPI angesteuert. Ideal für Uhren, Zähler, Messgeräte und zeitgesteuerte Projekte.
Der Standard-Header passt direkt auf den Pico. Dank SPI können Sie auch andere Controller nutzen. Die mitgelieferten Demo-Codes erleichtern den Einstieg.
Statt 10,99 € nur 10 €. Mit dem Gutscheincode SAVE15 sparen Sie zusätzlich 15 %. Ab 45 € versandkostenfrei.
Nein, das Modul wird über den Raspberry Pi Pico mit Strom versorgt. Achten Sie darauf, dass der Pico ausreichend Strom liefern kann, besonders wenn alle 4 Ziffern hell leuchten.
Ja, über die Software können Sie die Helligkeit per PWM steuern. Im Demo-Code sind entsprechende Beispiele enthalten.
Nein, eine Backup-Batterie ist nicht enthalten. Sie können eine CR1220 Knopfzelle verwenden, um die Zeit bei Stromausfall zu erhalten.

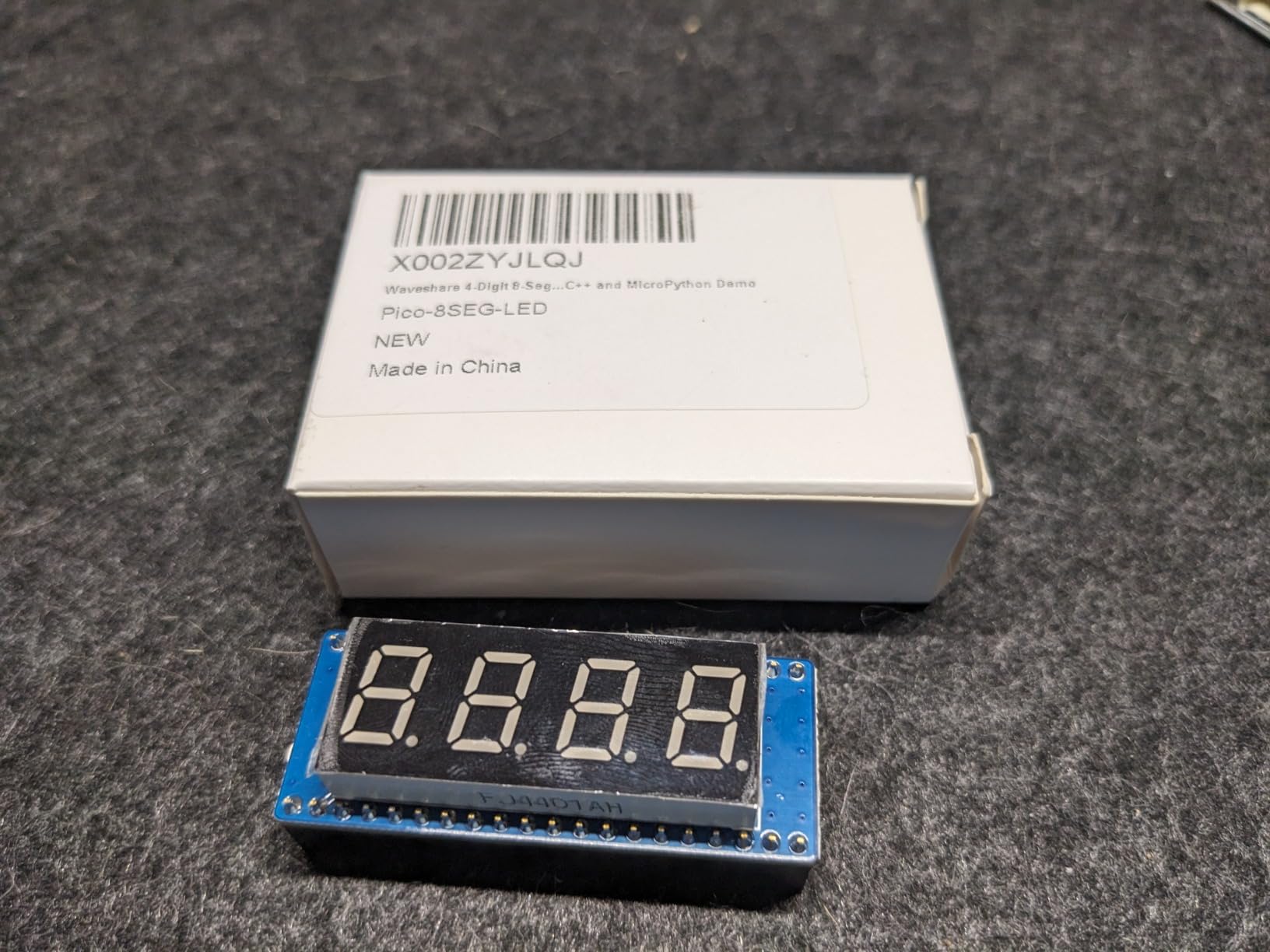

Super hell, läuft sofort!
Habe das Modul direkt auf meinen Pico gesteckt und mit MicroPython eine kleine Küchenuhr gebaut. Die roten LEDs sind schön hell und gut lesbar, auch aus der Ferne. Der DS3231 hält die Zeit super genau, selbst ohne WLAN. SPI-Ansteuerung über 74HC595 klappt problemlos. Absolute Kaufempfehlung für 10 Euro.
Verarbeitung ist gut, sitzt fest auf dem Pico. Helligkeit ist mehr als ausreichend, nachts fast zu hell. Die Beispielcodes mussten ich leicht anpassen. Für Zähler und Temperaturanzeige ideal.
Ich bin 67 und bastle mit meinem Enkel am Raspberry Pi Pico. Wir haben daraus eine Stoppuhr für seine Carrera-Bahn gebaut. Die Anleitung war verständlich und die rote Anzeige sieht klassisch schön aus. Hat uns viel Freude gemacht.
Das Display selbst ist top und der RTC läuft genau mit Pufferbatterie. Leider ist die Dokumentation zum DS3231 und zur SPI-Verdrahtung etwas lückenhaft auf Deutsch. Mit etwas Googeln ging es dann. Für Anfänger daher nur bedingt geeignet.
Nutze das Teil als Countdown für mein 3D-Drucker-Setup. 4 Stellen reichen völlig, Zeichen sind scharf. Konnte es easy in mein Pico-Projekt integrieren. Preis-Leistung stimmt voll.
Ich hatte gehofft, man könnte damit auch Text anzeigen, aber mit 8-Segment gehen halt nur Zahlen und paar Buchstaben wie H E L P. Für meine Wochentags-Anzeige ungeeignet. Als reine Uhr oder Zähler funktioniert es aber einwandfrei, daher zwei Sterne. Muss man vorher wissen.
