Das Waveshare ESP32-S3 5-Zoll Touch-Display-Board mit 1024x600, 5-Punkt-Touch und 240 MHz Dual-Core ist die fertige HMI-Lösung – jetzt für 28,00 € online kaufen.
Kategorien : ESP32 Series
SKU : MAK-ESP-210
Teilen:
Fertiges HMI mit Touch: Das Waveshare ESP32-S3 5-Zoll Capacitive Touch Display + Entwicklungsboard läuft mit LVGL-GUIs flüssig und verbindet 1024x600 Anzeige mit Industrie-Schnittstellen.

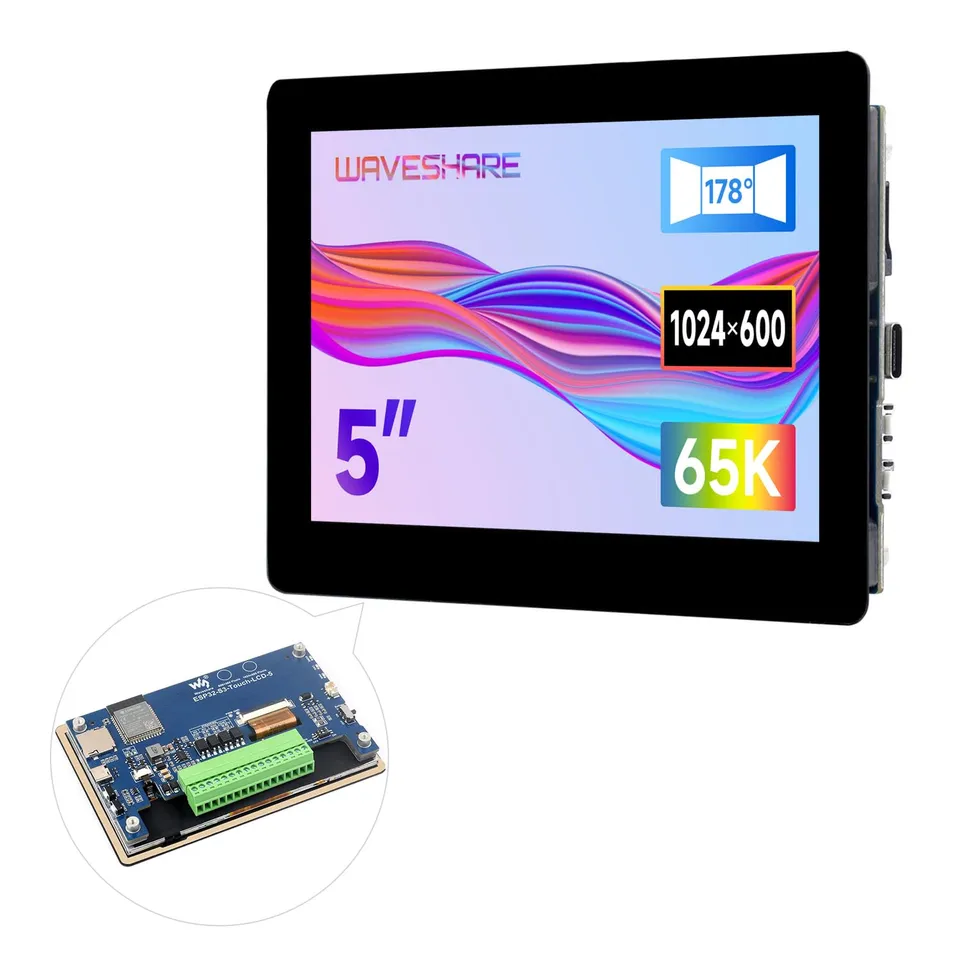

5 Zoll mit 1024x600, 65K Farben und 178° Blickwinkel für gut ablesbare Bedienoberflächen. Kapazitiver 5-Punkt-Touch via I2C mit Interrupt für präzise Eingaben – ideal für Maker-Audio-Steuerpanels und Embedded-Sound-HMIs.

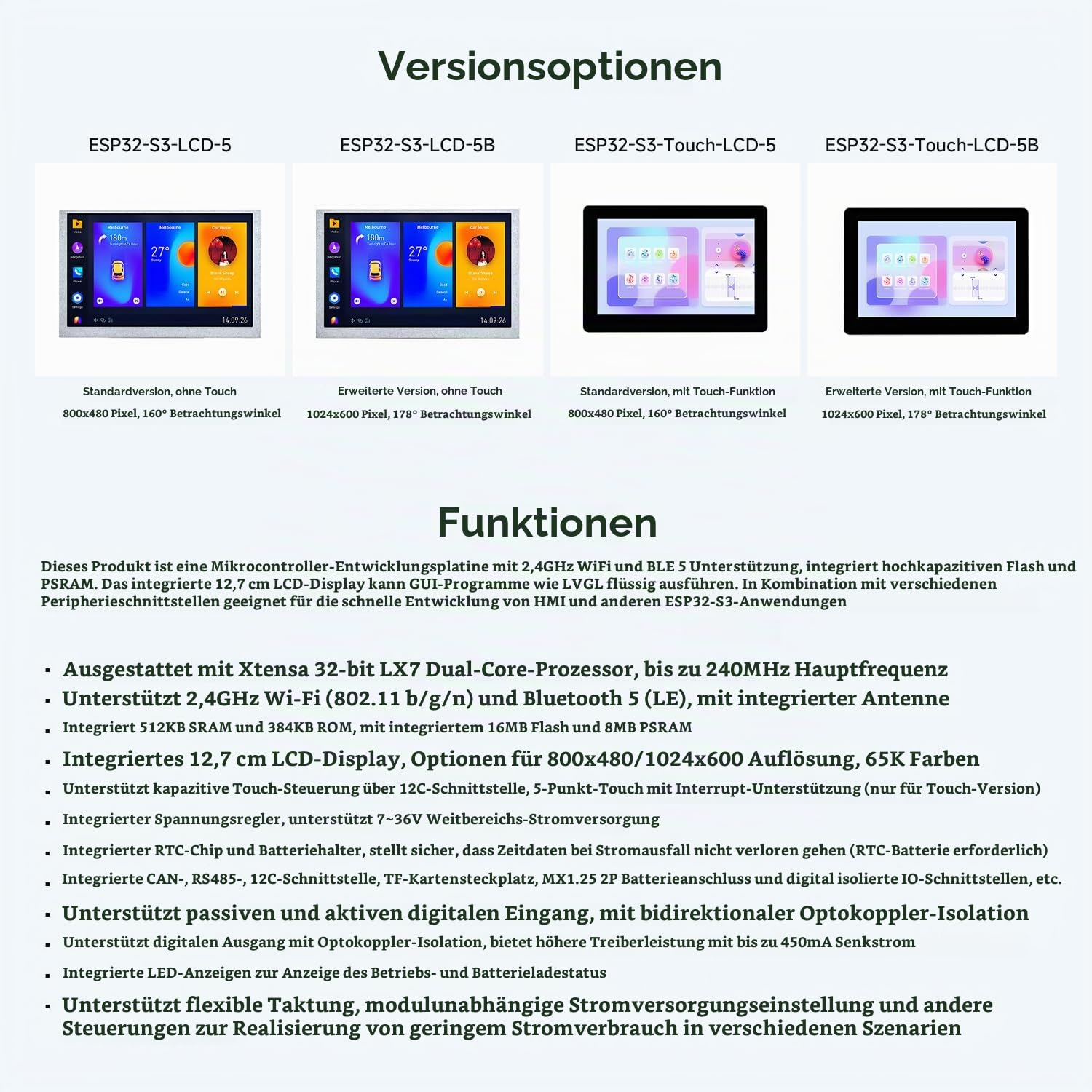

Xtensa 32-Bit LX7 Dual-Core bis 240 MHz, 512 KB SRAM, 384 KB ROM, 16 MB Flash und 8 MB PSRAM. 2,4 GHz Wi-Fi und BT 5 LE mit onboard Antenne für vernetzte Steuerungen, dazu flexibles Clock- und Power-Management für sparsamen Betrieb.
7–36 V Weitbereichsversorgung mit Regler, RTC-Chip mit wiederaufladbarer Batterie gegen Zeitverlust, CAN, RS485, I2C, TF-Slot, GH1.25 2P Batterie-Header und digital isolierte IOs. Optokoppler-isolierte Ausgänge bis 450 mA Senkenstrom und isolierte Eingänge für sichere 24V-Umgebungen, LED-Anzeigen für Power und Ladestatus.
5 Zoll 1024x600 178° mit 5-Punkt kapazitivem Touch – flüssige LVGL-HMI zum Sparpreis von 28,00 €
ESP32-S3 240 MHz mit 16 MB Flash + 8 MB PSRAM + WiFi/BT – leistungsstark für vernetzte Bedienpanels
7–36V + CAN + RS485 + isolierte IOs + RTC mit Akku – direkt industrie- und maker-tauglich ohne Zusatzplatine
Funk: 2,4 GHz Wi-Fi, BT 5 LE
Touch: Kapazitiv, 5-Punkt, I2C mit Interrupt
Display: 5 Zoll, 1024x600, 65K Farben, 178° Blickwinkel
Speicher: 512 KB SRAM, 384 KB ROM, 16 MB Flash, 8 MB PSRAM
Prozessor: Xtensa LX7 Dual-Core bis 240 MHz

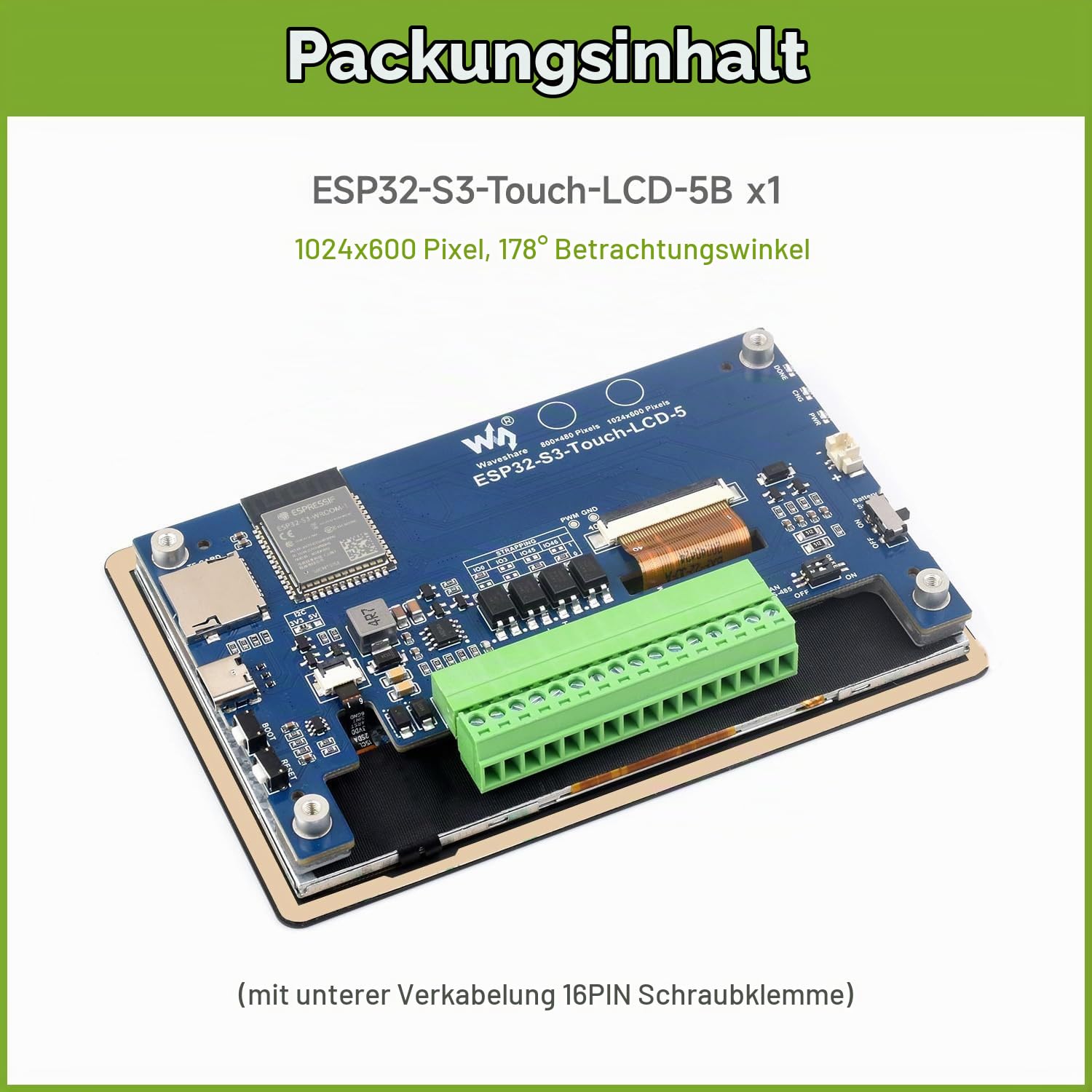

Produkttyp: ESP32-S3 Entwicklungsboard mit Touch-Display
Modell / Serie: ESP32-S3 5inch Capacitive Touch Display Board
Schnittstellen: CAN, RS485, I2C, TF-Slot, isolierte IOs, GH1.25 2P
Verkäufer: Maker Klang Shop
HMI-Deal: 28,00 € statt 55,99 € – 50% Sale. Mit SAVE15 extra sparen. Kostenloser Versand ab 45,00 €.
Vergleich: 1,47-Zoll für kompakte Anzeigen, 1,54-Zoll E-Paper für stromlose Lesbarkeit – dieses 5-Zoll-Touch-Board für vollwertige Bedienung mit CAN/RS485 und 7–36 V.
Ja. 7–36 V Versorgung und optokoppler-isolierte Ein-/Ausgänge erlauben den Einsatz in 12V/24V-Installationen.
Ja. Onboard-RTC mit wiederaufladbarer Batterie sichert Zeitdaten bei Stromverlust.

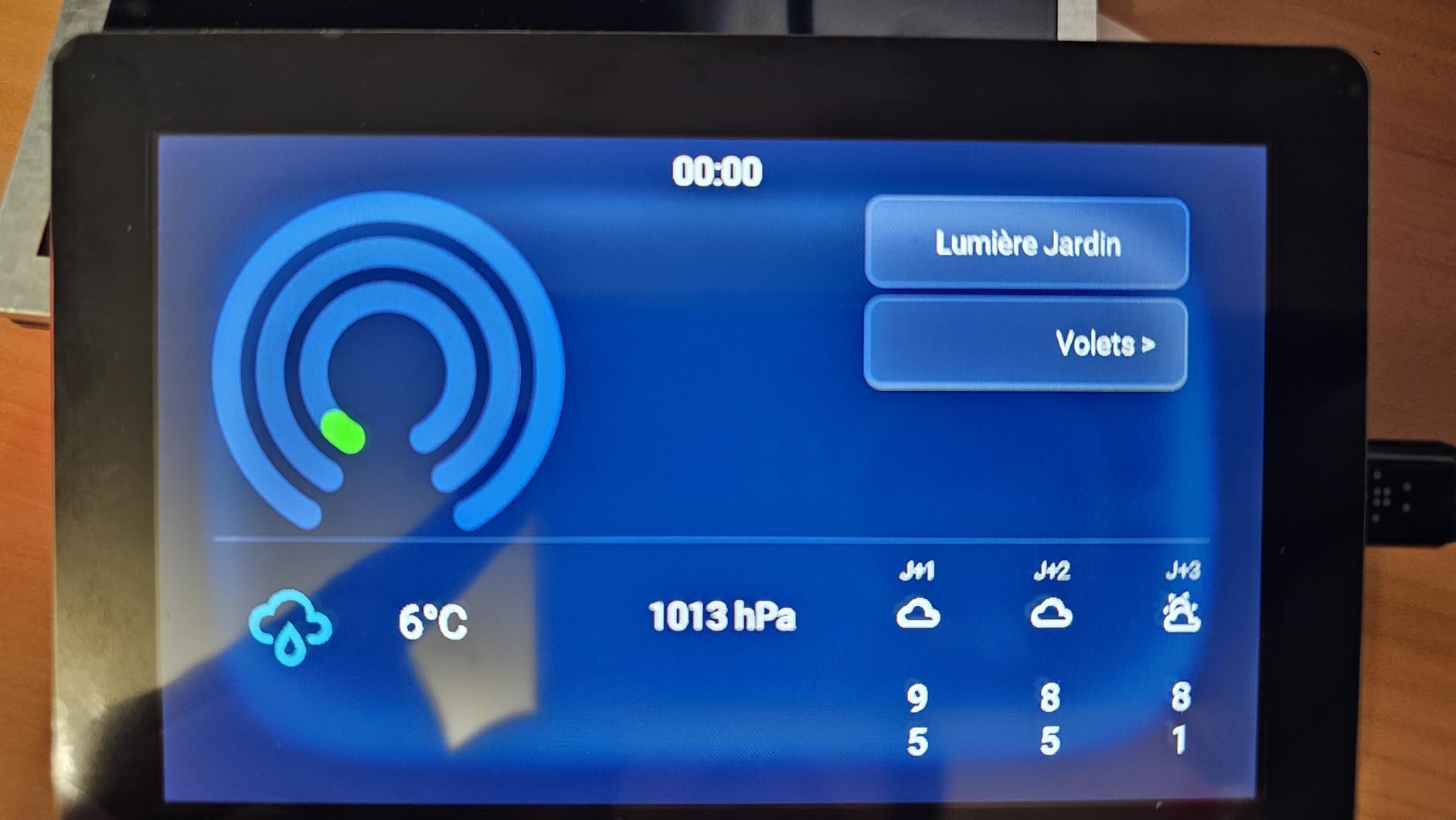

Das 5 Zoll Display mit 1024x600 ist rattenscharf und der kapazitive 5-Punkt-Touch reagiert wie ein Handy. Habe damit meine Heizungssteuerung gebaut, Oberfläche mit SquareLine Studio erstellt und auf den S3 geflasht. Dual-Core mit 240 MHz hat genug Power, keine Ruckler. So eine fertige Lösung spart enorm Zeit.
Scharf, schnell, Touch präzise.
Nutze es als Wandpanel für Home Assistant über ESPHome LVGL. Touch ist exakt, Blickwinkel gut. Anschluss per USB-C für Strom reicht. Abzug weil das Board bei voller Helligkeit warm wird. Insgesamt aber sehr zufrieden.
Mit meinen 67 Jahren freue ich mich über große Schrift. Das 5 Zoll Panel kann ich ohne Brille ablesen, Touchfelder treffe ich sicher. Habe mir eine einfache Wetter- und Kalenderanzeige aufspielen lassen. Läuft seit einem Monat ohne Aussetzer an der Wand. Praktisch und schick.
Display-Qualität ist hervorragend, keine Pixelfehler, Touch super. Aber LVGL und S3 brauchen schon etwas Erfahrung, Anfänger sollten Tutorial-Zeit einplanen. Als es lief, war ich begeistert. Für Profis sofort top, für Einsteiger mit Lernkurve.
