Waveshare ESP32-S3-ETH-8DI-8RO-C 8-Kanal WLAN Relaismodul mit Ethernet und CAN für Industrie-Steuerung für nur 31,50 € online kaufen.
Passend dazuWaveshare ESP32-S3 ETH Board mit RJ45, PoE, WiFi BT, 16MB Flash, 8MB PSRAM17,00 €
Kategorien : ESP32 Series
SKU : MAK-ESP-654
Teilen:

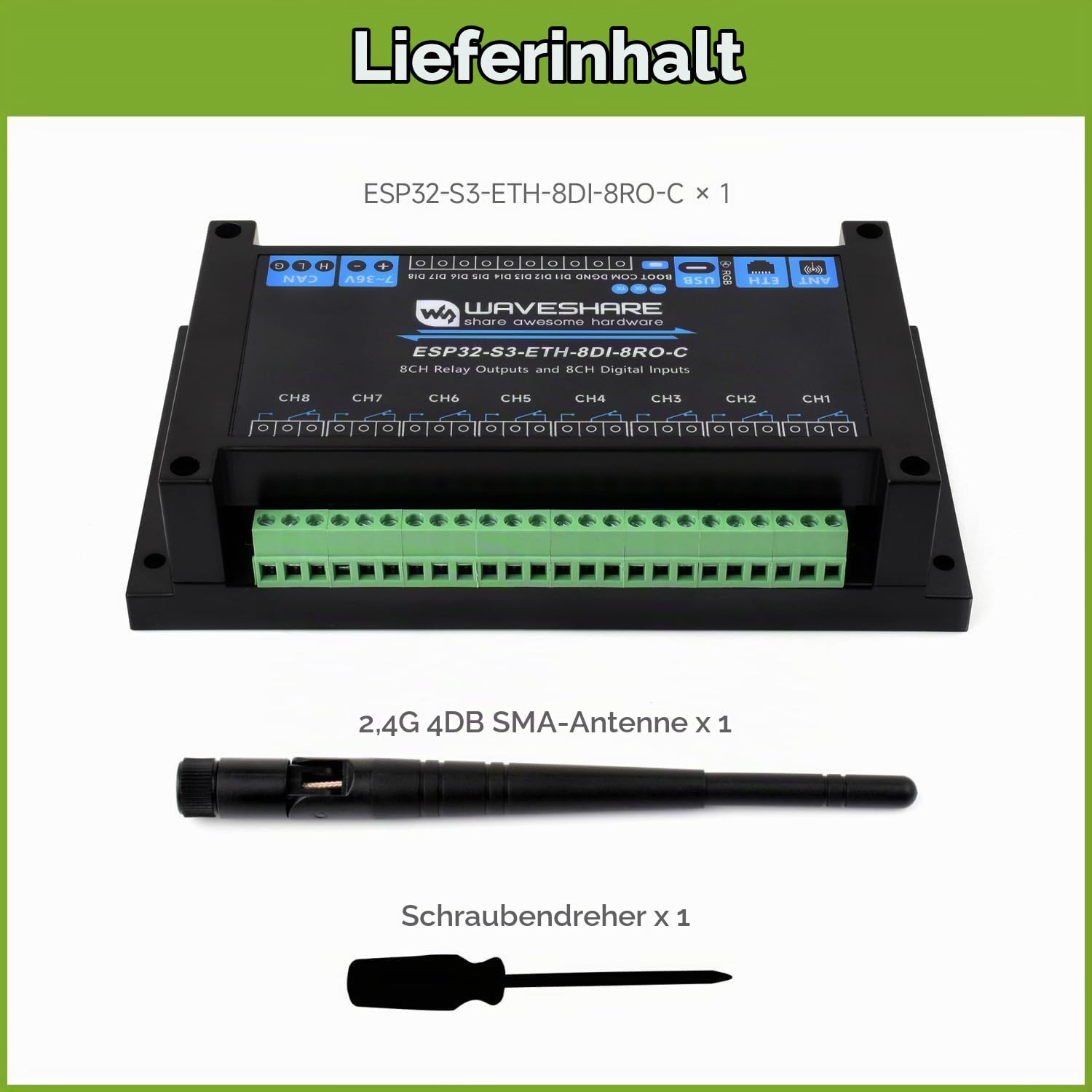

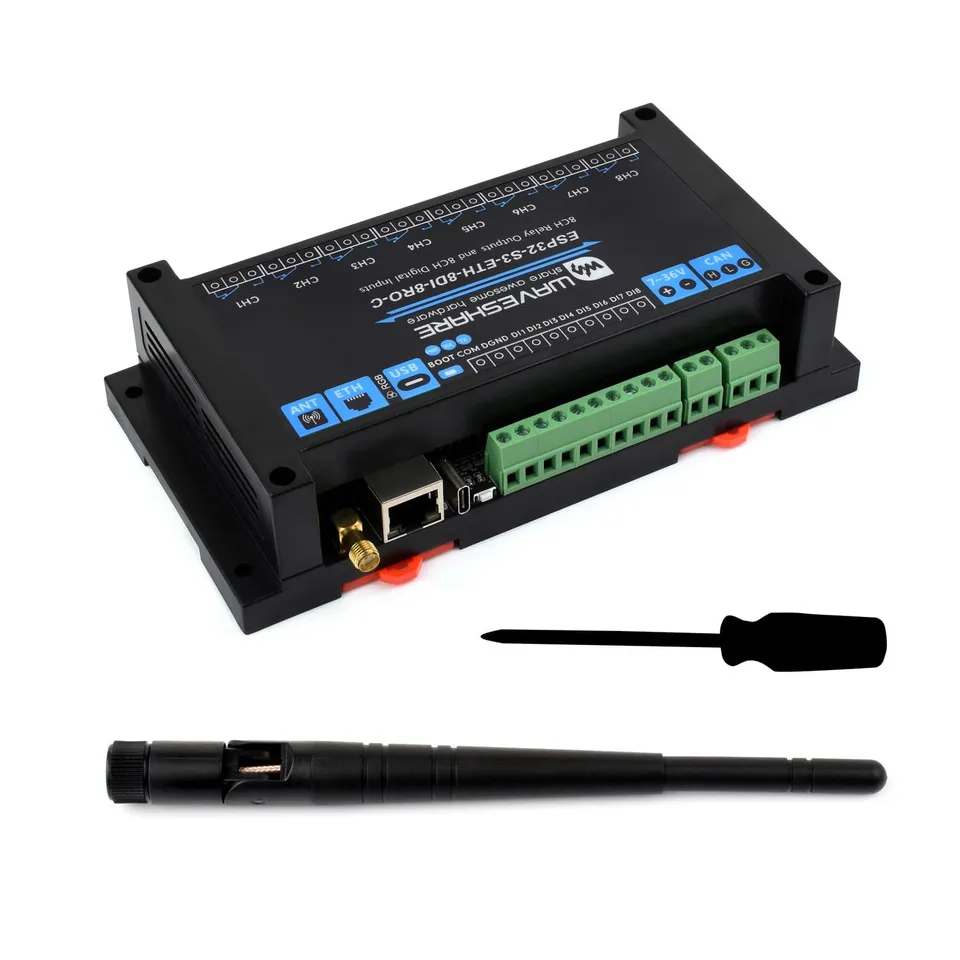

Für Schaltschränke statt Breadboard: Das Waveshare ESP32-S3-ETH-8DI-8RO-C (Common Network Port) schaltet 8 Lasten bis 10A, liest 8 digitale Eingänge und spricht Wi-Fi, Ethernet und isoliertes CAN.
Xtensa 32-Bit LX7 Dual-Core bis 240 MHz mit 2,4GHz Wi-Fi und BT LE, dazu W5500 für 10/100 Mbps Ethernet via SPI. 8x Relais (10A 250V AC / 30V DC) plus 8x Digitaleingang passiv/aktiv mit bidirektionaler Optokoppler-Trennung und DI-Linkage-Steuerung der Relais.
Mehrfach-Isolation: Optokoppler für Relais, digitale Isolation für Signale, unibody-versorgte galvanische Trennung ohne Zusatznetzteil. 7~36V Weitbereichs-Eingang über Schraubklemme, RTC für Zeitpläne, TF-Slot für Daten, Buzzer, RGB-LED und Status-LEDs. USB-C für Flashen, Pin-Header für Erweiterung, ABS-Gehäuse für Hutschiene.
Nur 31,50 € statt 62,99 € – 50% gespart. Mit SAVE15-Code weitere 15% sparen. Für Smart-Factory, Gebäude und CAN-Netzwerke jetzt günstig aufrüsten.
8x Relais 10A + 8x DI mit Optokoppler-Trennung – sicheres Schalten für nur 31,50 €
ESP32-S3 + Wi-Fi/BLE + W5500 Ethernet + isoliertes CAN – Funk und Kabel in einem Modul
7~36V Weiteingang + RTC + Hutschienengehäuse – bereit für Industrie-Einbau

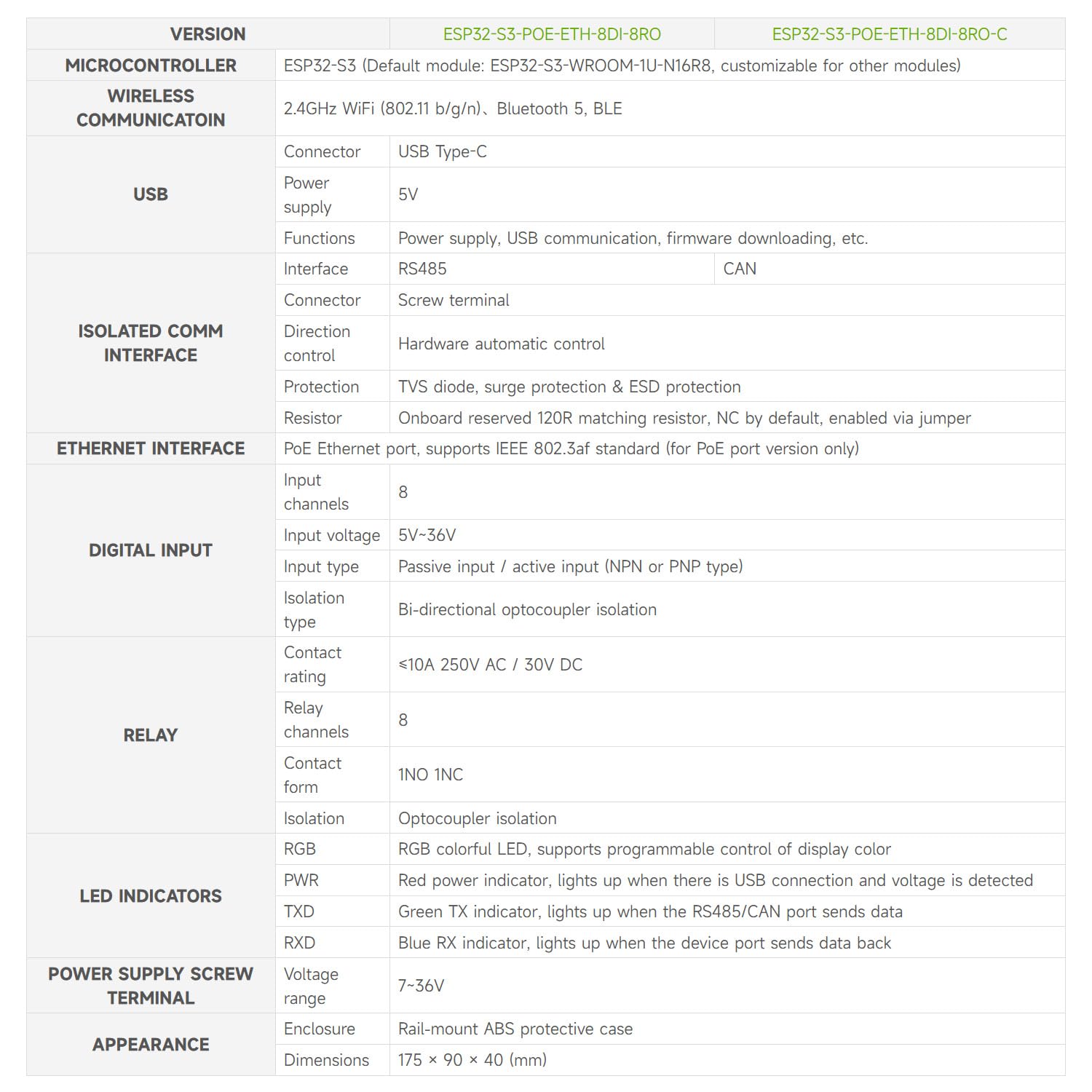

Funk: 2,4GHz Wi-Fi, Bluetooth LE
Brand: Waveshare
Relais: 8-Kanal, bis 10A 250V AC / 30V DC
Montage: Hutschienen ABS-Gehäuse
Netzwerk: W5500 10/100 Mbps Ethernet via SPI
Eingänge: 8x digital passiv/aktiv, optokoppler-isoliert, mit Relais-Verknüpfung
Prozessor: ESP32-S3, Xtensa 32-Bit LX7 Dual-Core bis 240 MHz
Produkttyp: Industrielles 8-Kanal WLAN-Relaismodul
Versorgung: 7~36V Schraubklemme, isolierte Spannungsversorgung
Schnittstellen: Isoliertes CAN, USB Type-C, Pin-Header, TF-Slot
Model oder Serie: ESP32-S3-ETH-8DI-8RO-C (Common Network Port)
Verkäufer: Maker Klang Shop
Industrie-Upgrade zum halben Preis: 8 Relais + 8 DI + Ethernet + CAN isoliert für 31,50 €. Perfekt für SPS-Ergänzung, Rolladen, Pumpen und Licht.
Jetzt mit RTC Zeitpläne automatisieren und per Wi-Fi oder Kabel steuern.
Fazit: Gemeinsamer Netzwerkanschluss für vereinfachte Verdrahtung. Alle 8 Relais teilen sich den COM-Anschluss – ideal für gleiche Spannungsquellen.
Nein. Die unibody-isolierte Versorgung stellt die Trennspannung intern bereit – 7~36V Hauptversorgung genügt.
Robust, Relais schalten sauber.
Steuere damit Gartenbeleuchtung, Pumpe und Garagentor. Die 8 Relais schalten sauber, die 8 Digitaleingänge nutze ich für Taster und Endschalter. Ethernet läuft bombenstabil, WLAN als Backup. Einbindung in Home Assistant über ESPHome war in einer Stunde erledigt.

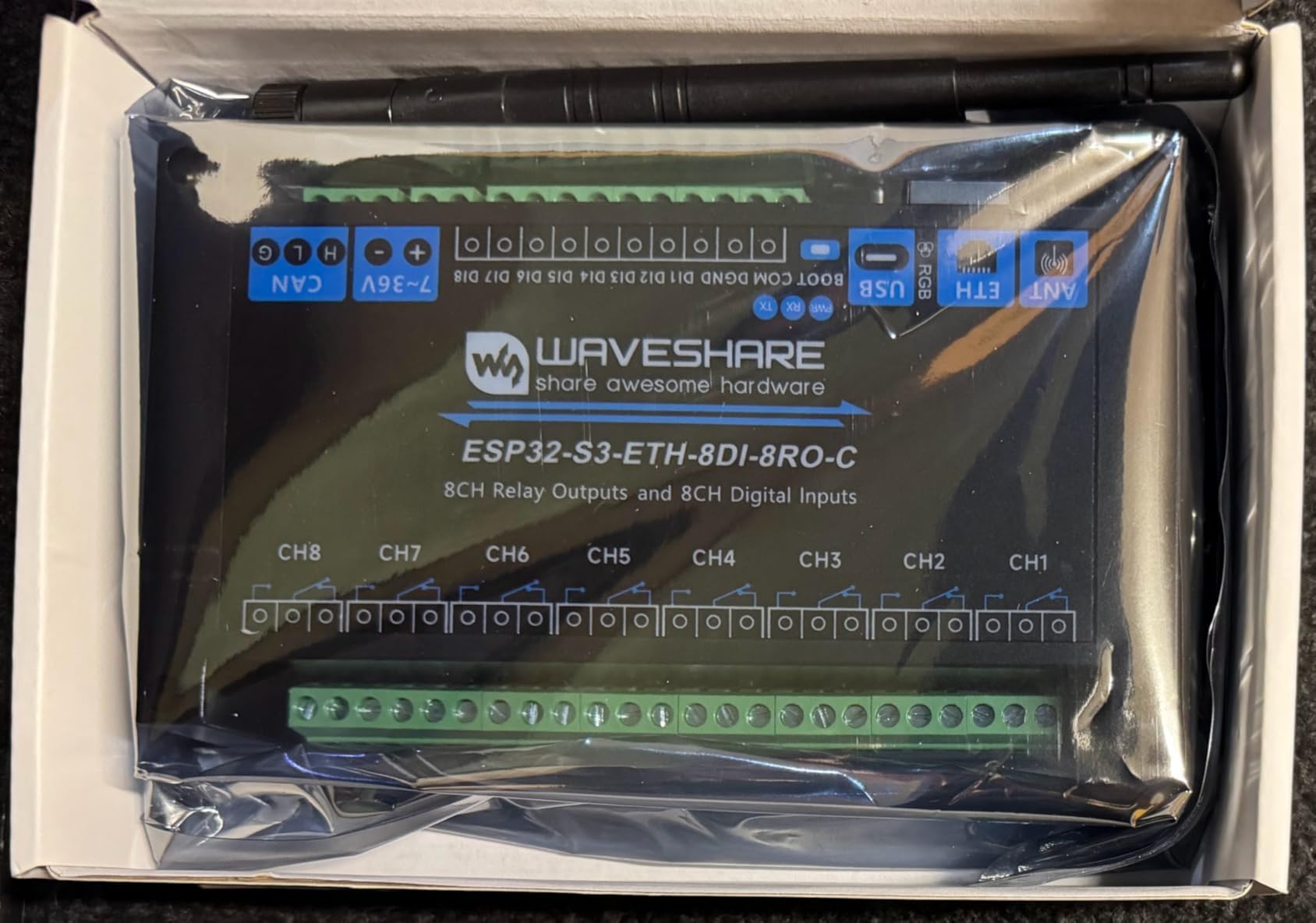

Das Modul macht einen sehr robusten Eindruck, Hutschienenmontage und saubere Klemmen gefallen mir. Die Kombination aus ESP32-S3, Ethernet und CAN ist ideal für meine kleine Steuerung. Man muss sich allerdings etwas in die Waveshare-Demos einlesen, bis Modbus und MQTT sitzen. Seitdem läuft es bei mir seit einem Monat ohne einen einzigen Aussetzer durch. Für den Preis absolut fair.
