Das Waveshare ESP32-S3-Touch-LCD-1.69 Board mit 1,69 Zoll Touchdisplay, 240 MHz Dual-Core und Wi-Fi/BLE ist die fertige HMI-Basis für Einbauten und jetzt für 15,67 € online kaufen.
Kategorien : ESP32 Series
SKU : MAK-ESP-325
Teilen:

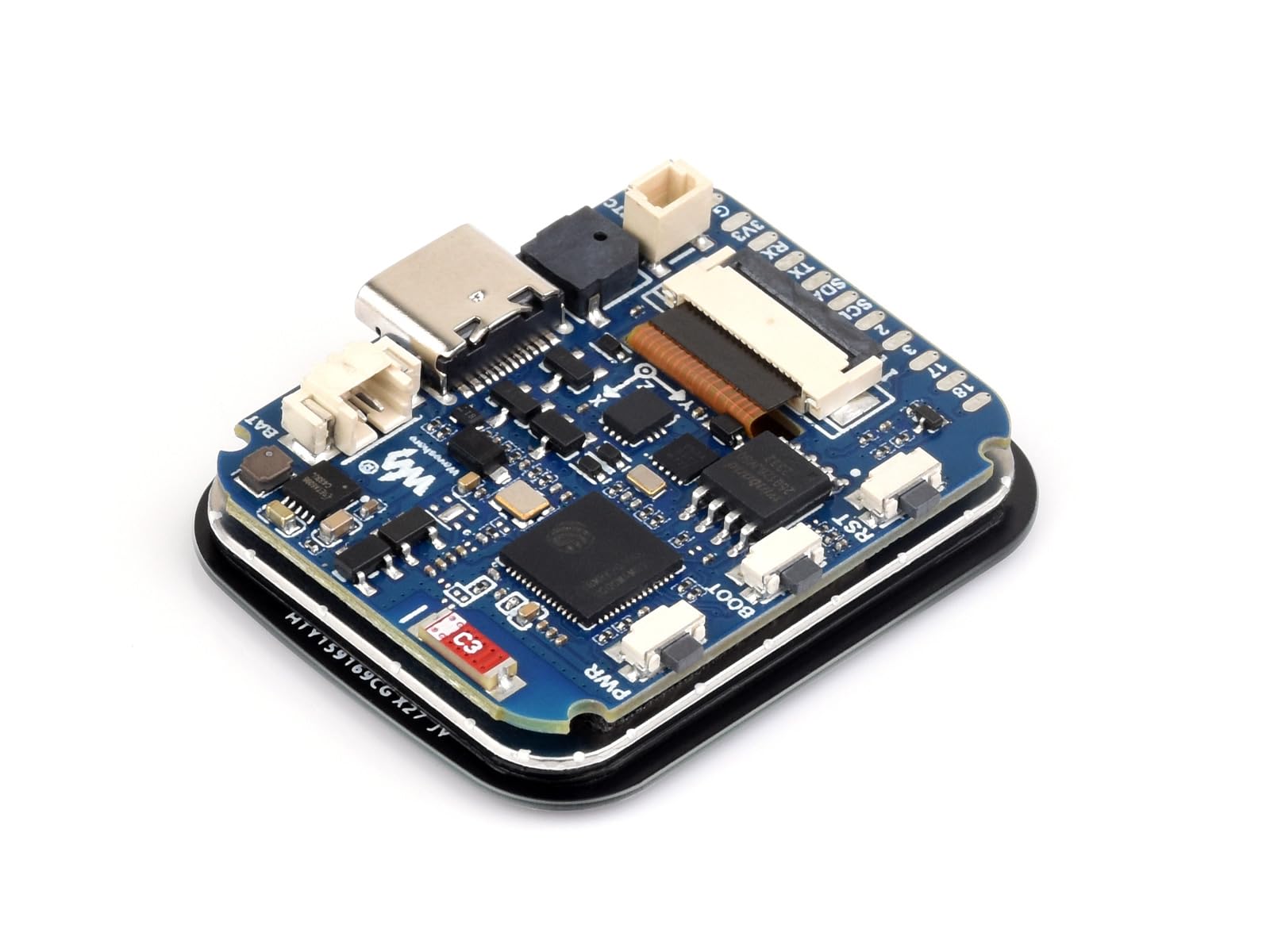

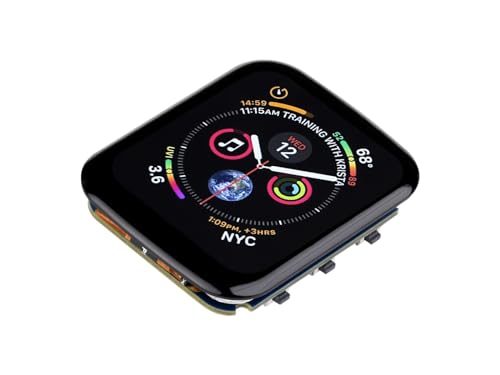

Fertiges Touch-HMI ohne Verdrahtungsaufwand: Das Waveshare ESP32-S3-Touch-LCD-1.69 Entwicklungsboard mit 1,69 Zoll kapazitivem Touchdisplay 240x280, 262K Farben, ESP32-S3R8 240 MHz, 8 MB PSRAM, 16 MB Flash, Wi-Fi und Bluetooth 5 LE zeigt Bedienelemente direkt am Gerät.

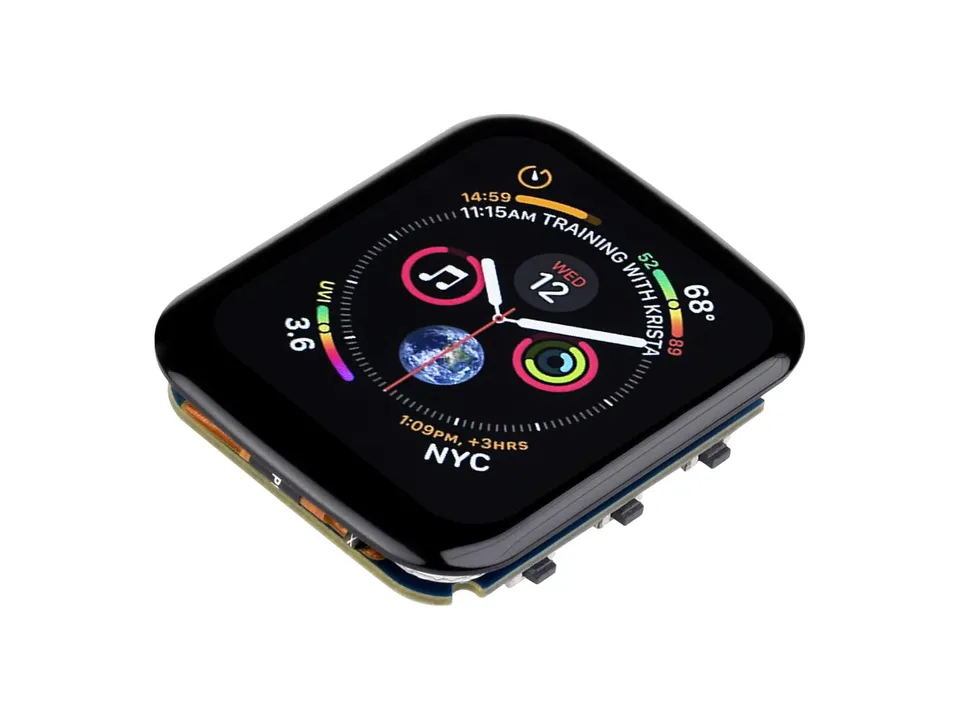

Das 1,69-Zoll LCD mit ST7789V2-Treiber, 240x280 Pixeln und CST816T-Touch reagiert präzise auf Tippen und Wischen – ideal für Lautstärke, Presets, Menüs und Statusanzeigen. 262K Farben stellen Bilder und Grafiken klar dar.
Xtensa LX7 Dual-Core bis 240 MHz, 512 KB SRAM, 8 MB PSRAM und 16 MB Flash bieten Reserven für LVGL-GUIs und WLAN-Funktionen. 6-Achs-Sensor, RTC und Ladechip für Lithium-Akku erleichtern mobile Audio-Controller und tragbare Messgeräte. 2,4 GHz Wi-Fi und Bluetooth 5 LE mit Antenne verbinden das Panel drahtlos.
Jetzt für 15,67 € statt 31,34 € kaufen und mit SAVE15 weitere 15 % sparen. Kostenloser Versand ab 45,00 €, sonst 8,00 €.
1,69 Zoll kapazitives Touch-LCD 240x280 mit 262K Farben für direkte HMI-Steuerung – Display, Touch und S3-Board in einem zum Sparpreis
ESP32-S3R8 240 MHz mit 8 MB PSRAM und 16 MB Flash plus Wi-Fi und Bluetooth 5 LE für flüssige GUIs und Funk
Jetzt 15,67 € statt 31,34 € plus 15 % Coupon SAVE15 – einbaufertig online kaufen
Funk: 2,4 GHz Wi-Fi, Bluetooth 5 LE mit Antenne

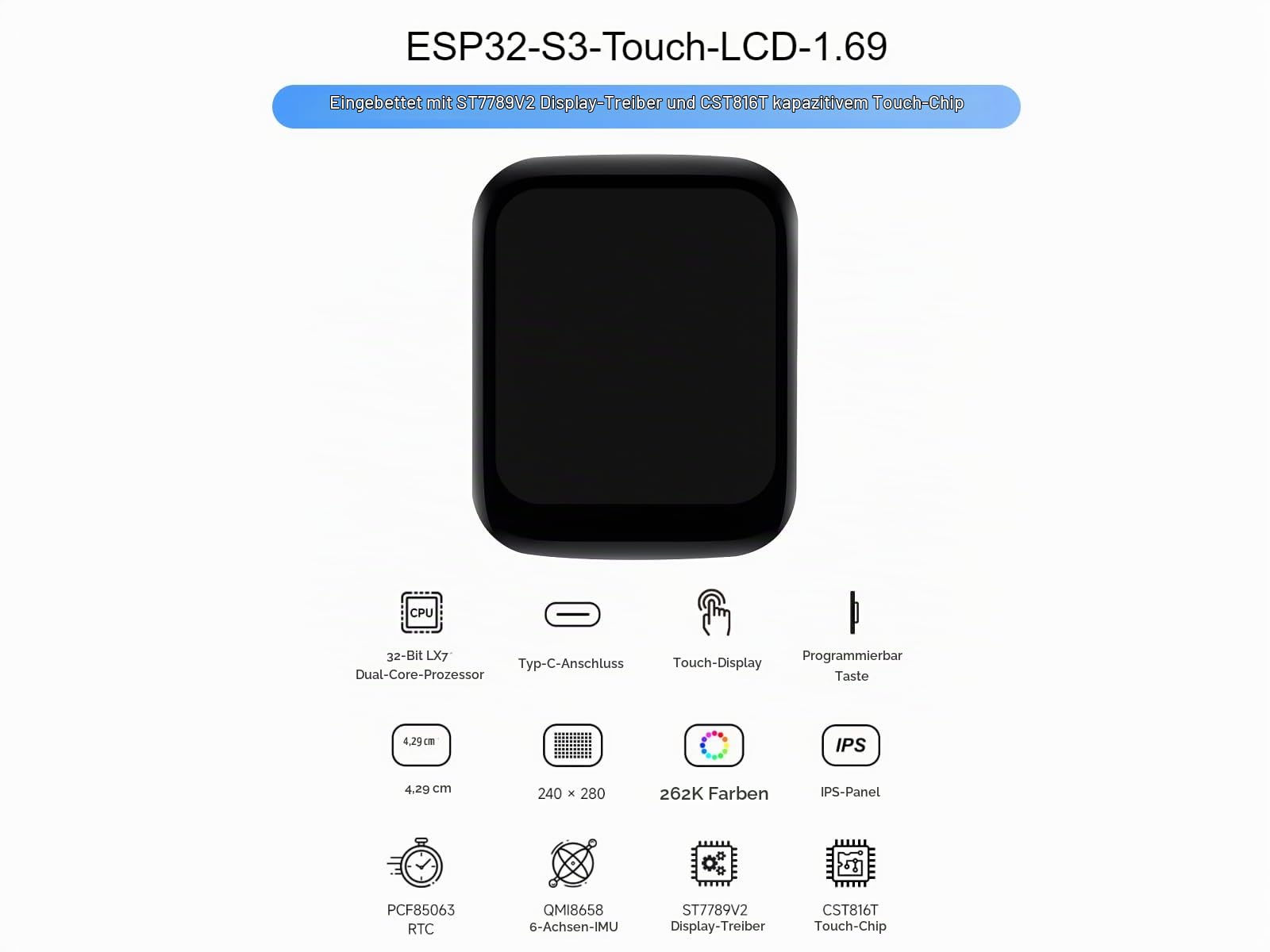

Display: 1,69 Zoll kapazitiv, 240x280 Pixel, 262K Farben, ST7789V2 + CST816T
Speicher: 512 KB SRAM, 384 KB ROM, 8 MB PSRAM, 16 MB Flash
Prozessor: Xtensa LX7 Dual-Core bis 240 MHz
Produkttyp: ESP32-S3 Entwicklungsboard mit Touchdisplay

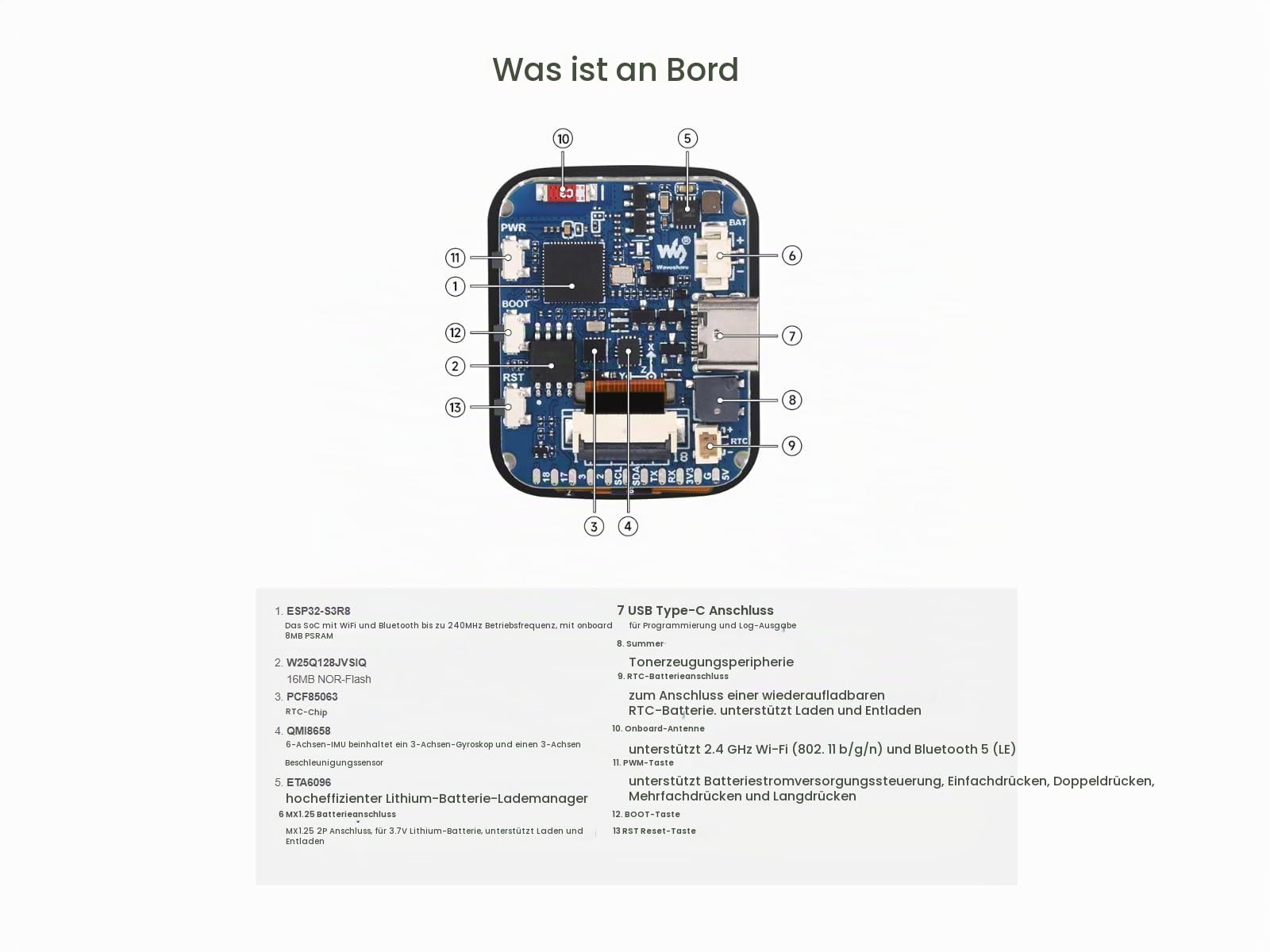

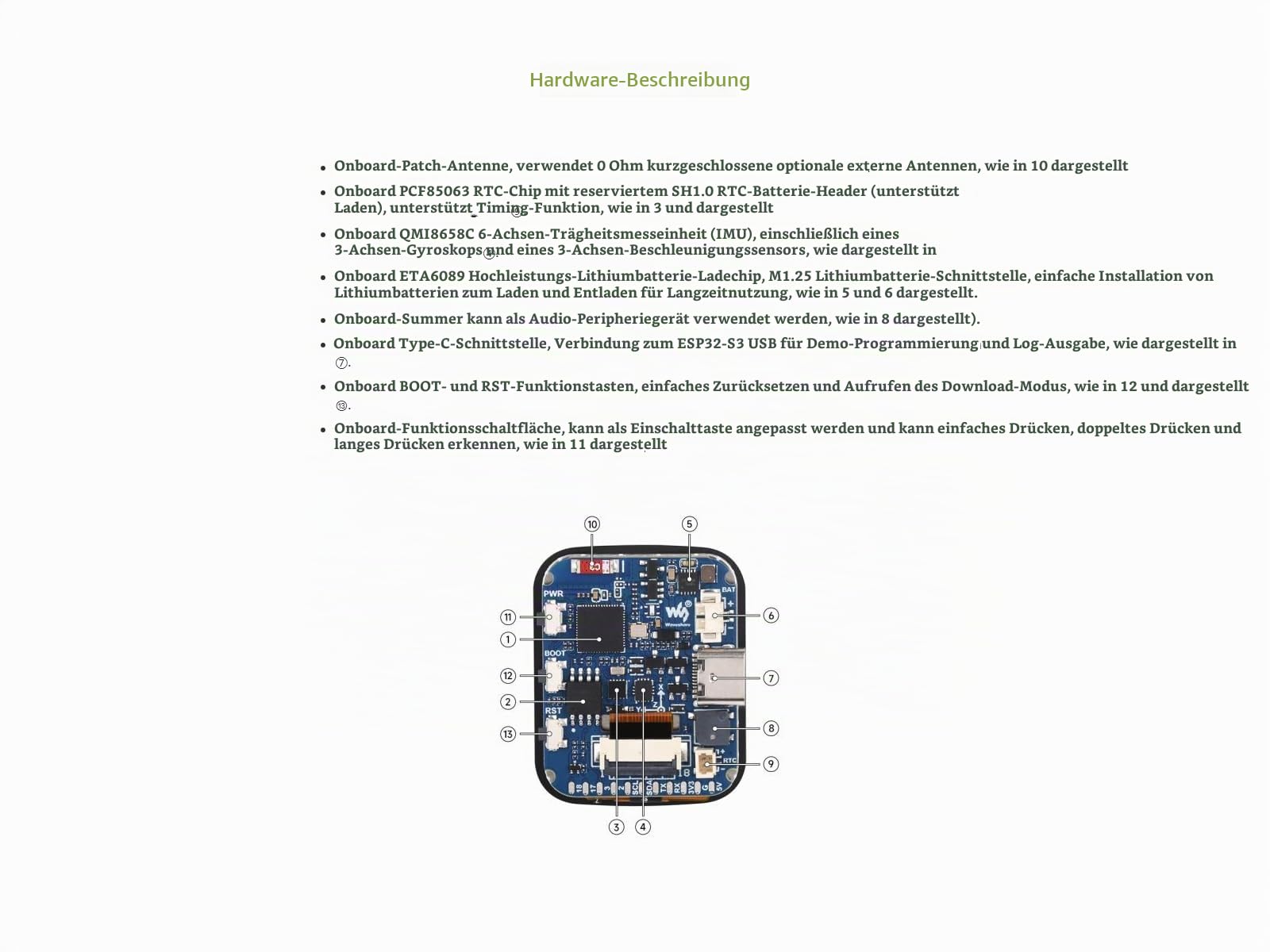

Ausstattung: 6-Achs-Sensor, RTC, Li-Akku-Ladechip
Verkaufspreis: 15,67 €
Modell / Serie: ESP32-S3-Touch-LCD-1.69 / ESP32-S3R8
Vergleichspreis: 31,34 €
Verkäufer: Maker Klang Shop
HMI-Deal: Display + Touch + S3-Power für 15,67 € statt 31,34 € + 15 % mit SAVE15. Ideal für Audio-Bedienpanels und Smart-Home-Controller.
Nutzen: Menü, Pegel und Status direkt steuern – ohne separates Display-Modul verdrahten zu müssen.
Ja. Sie programmieren GUI und Touch-Logik frei, z. B. mit Arduino oder ESP-IDF und LVGL. Treiber ST7789V2 und Touch CST816T werden unterstützt.
Ja. Der onboard Ladechip unterstützt Lithium-Akkus für mobile Nutzung. Für Dauerbetrieb USB-Versorgung verwenden.

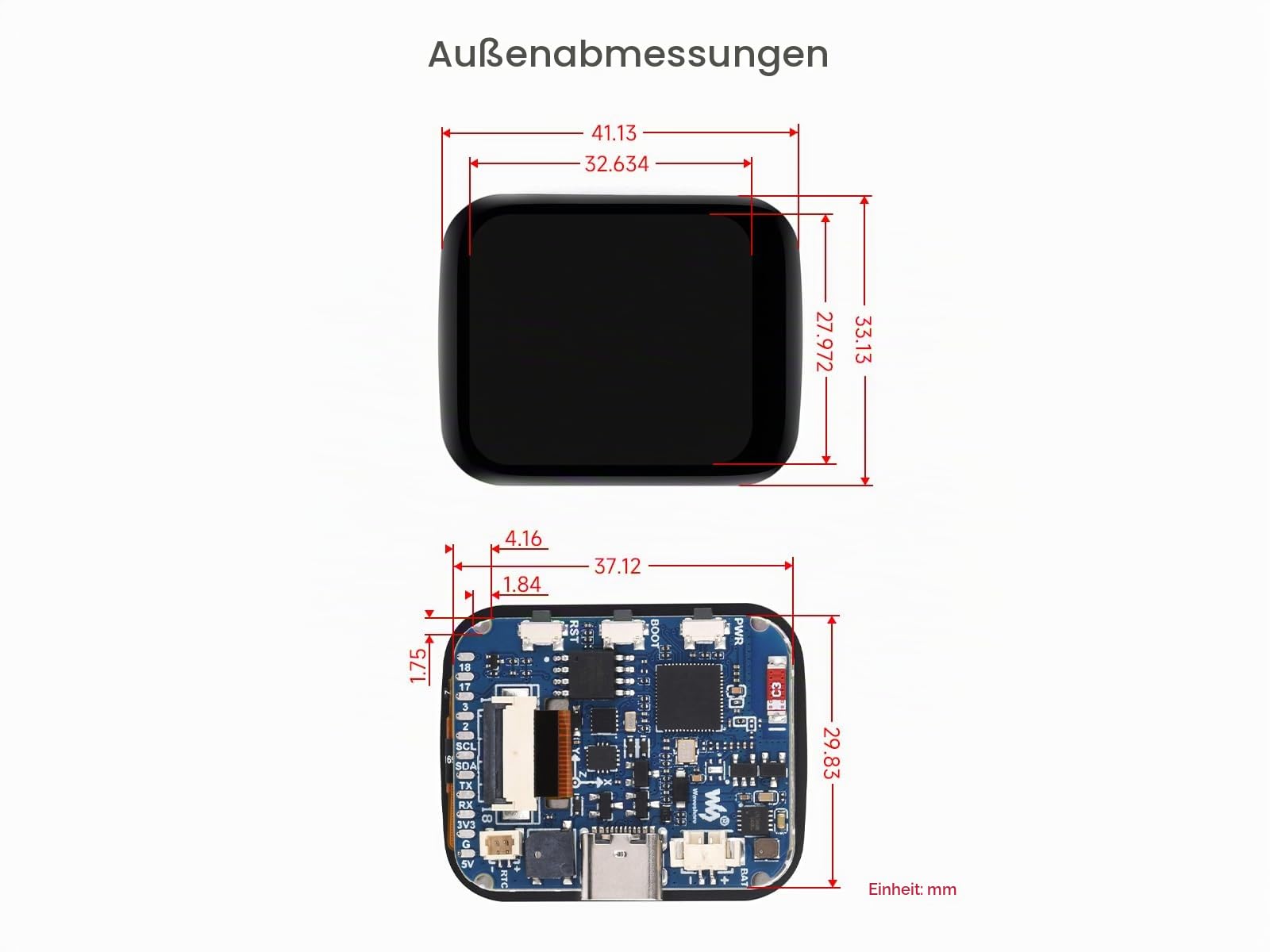

1,69 Zoll Diagonale mit 240x280 Pixeln – kompakt für Handgeräte und Frontplatten, gut ablesbar für Symbole und kurze Texte.
Habe das 1,69 Zoll Touchboard für eine Heizungssteuerung genommen. Display mit 240x280 ist hell und scharf, Touch reagiert präzise. Beispiel von Waveshare für LVGL lief nach wenigen Minuten. Wi-Fi und BLE parallel aktiv, keine Probleme. Für den Preis ein HMI-Traum.
Bin begeistert. Gehäuse gedruckt, Board rein, Menü in SquareLine gebaut – sieht professionell aus. Dual-Core mit 240 MHz hat genug Reserven für Animationen. Auch die Blickwinkel sind gut.
Super hell!
Das Touchdisplay ist wirklich gut ablesbar, auch bei Tageslicht. Einrichtung in Arduino braucht die richtigen TFT_eSPI Einstellungen, danach läuft es rund. Einen Punkt Abzug, weil Touch anfangs invertiert war und ich es im Code drehen musste.
Ich als Rentner bastle gerne an Reglern für meine Modellbahn. Das Board ist kompakt, lässt sich gut einbauen. Bedienung per Touch klappt auch mit etwas dickeren Fingern erstaunlich gut. Anleitung ist eher für Fortgeschrittene, aber mit Ruhe machbar.
Für 15,67 Euro bekommt man Display, Touch und starken S3 mit WLAN. Nutze es als Thermostat-Anzeige, aktualisiert Werte per MQTT. Läuft seit zwei Wochen 24/7 stabil. USB-C Anschluss sitzt fest.
Bildqualität vom 1,69 Zoll LCD ist super, Farben kräftig. Der Touch braucht aber etwas festeren Druck und am Rand reagiert er manchmal verzögert. Für Menüs okay, für schnelle Eingaben eher nicht. Insgesamt trotzdem brauchbar.
Das Board selbst ist hochwertig und das Display wunderschön. Leider war bei mir kein aktuelles Demo drauf und ich musste lange nach passender Lib-Version für 240x280 suchen. Jetzt läuft es, aber der Anfang hat Nerven gekostet.
