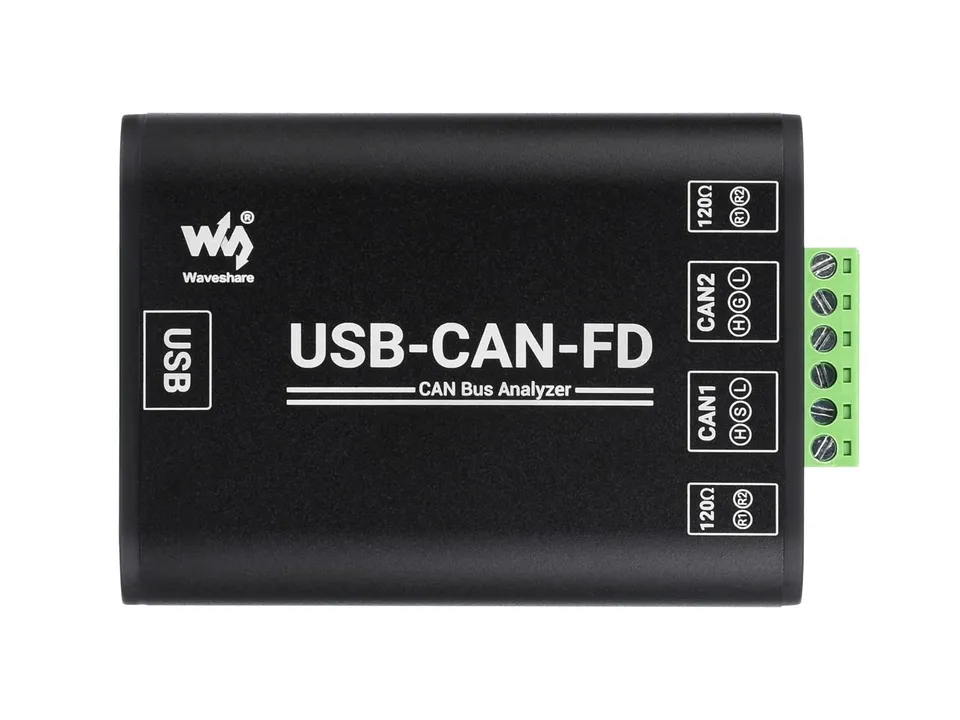

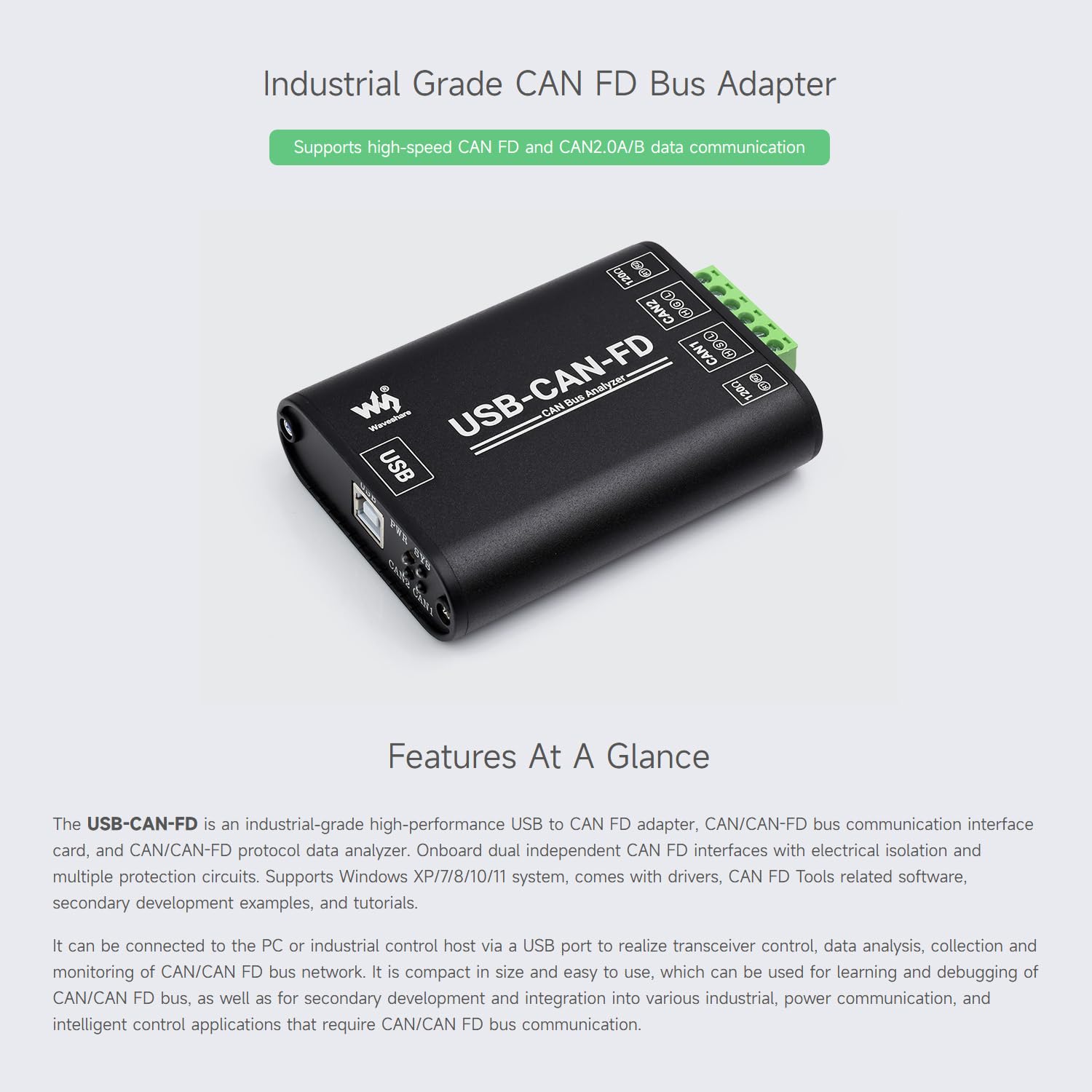

USB-zu-CAN/CAN-FD mit zwei unabhängigen Kanälen

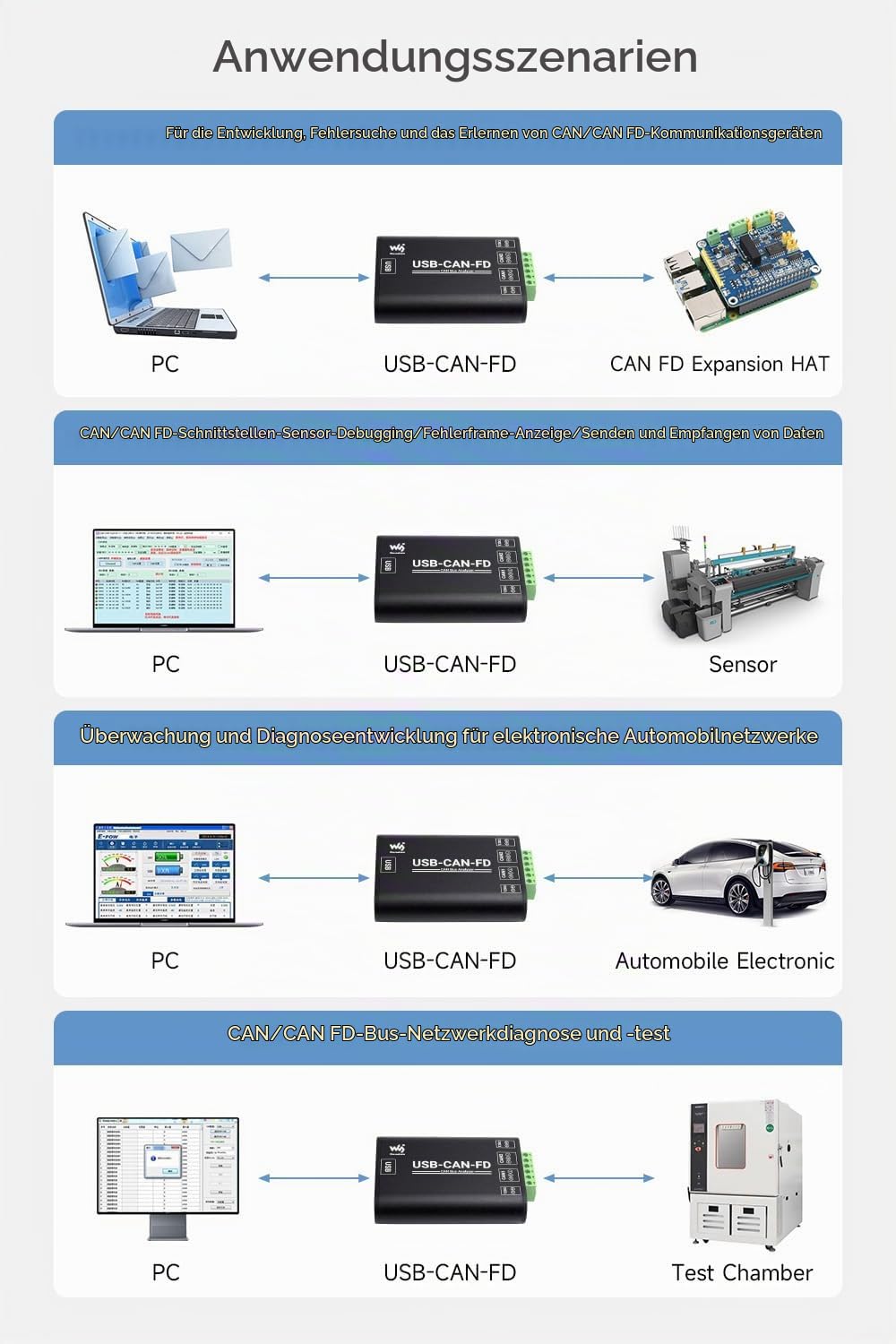

Der Waveshare CAN/CAN-FD-Bus-Datenanalysator bietet eine USB-2.0-Schnittstelle und zwei CAN/CAN-FD-Busanschlüsse. Beide Kanäle arbeiten bidirektional und unabhängig voneinander, sodass Sie zwei CAN-Netzwerke gleichzeitig überwachen oder Daten zwischen ihnen vergleichen können. Das ist nützlich für Fahrzeugdiagnose, Industriesteuerungen und Labortests.
Programmierbare Baudrate von 100 Kbps bis 5 Mbps mit Auto-Erkennung
Die CAN-Baudrate lässt sich im Bereich von 100 Kbps bis 5 Mbps konfigurieren. Das Konfigurationstool unterstützt Baudratenberechnung, automatische Erkennung und Einstellung. Dadurch passt sich der Adapter an unterschiedliche Busgeschwindigkeiten an, ohne dass Sie manuell rechnen müssen.
Microchip-Controller mit 32-Bit-MIPS-M4K-Kern bis 80 MHz
Als Hardwarelösung kommt ein Original-Microchip-Controller mit 32-Bit-MIPS-M4K-Kern und bis zu 80 MHz zum Einsatz. Das sorgt für stabile und zuverlässige Kommunikation auch bei hoher Buslast und langen Messreihen.

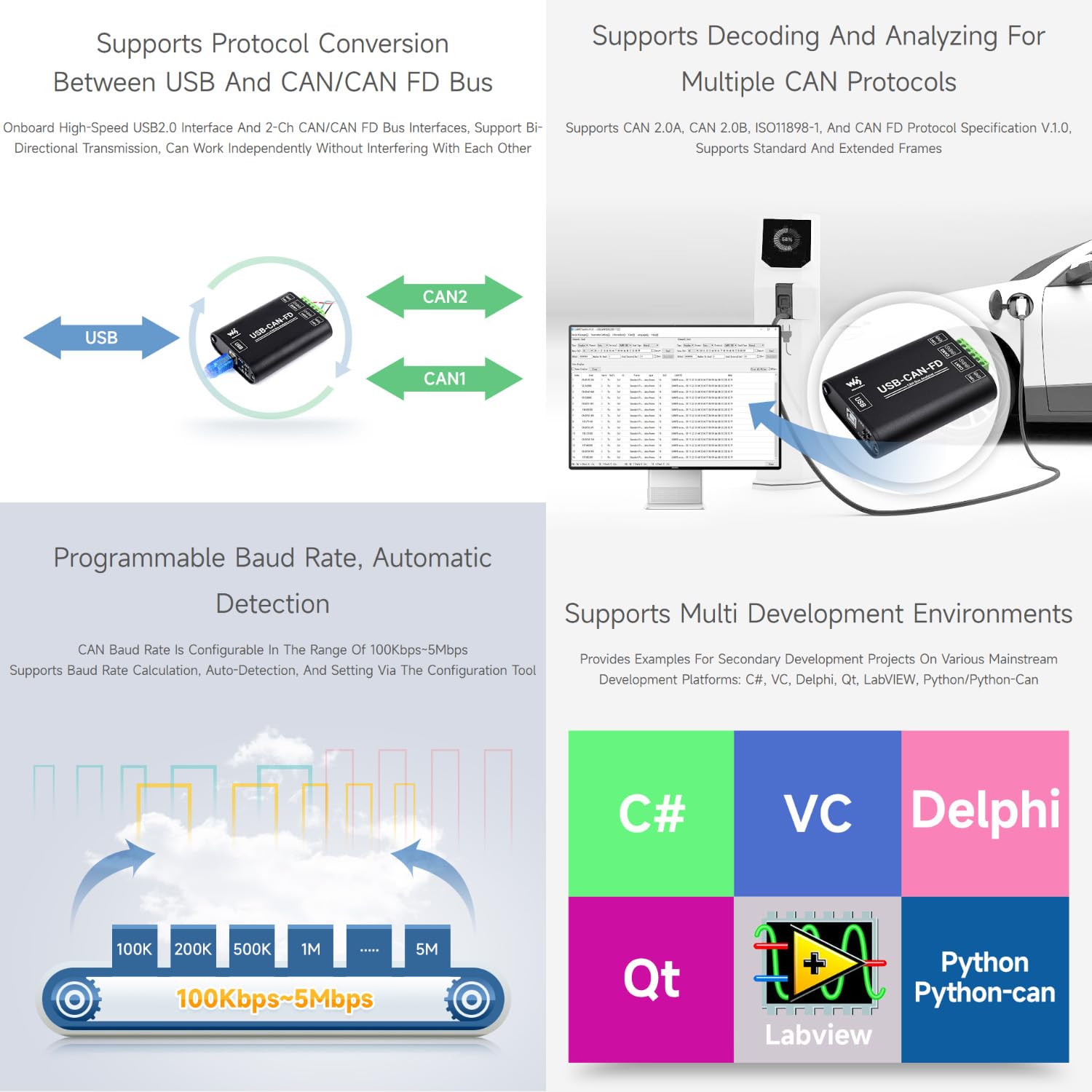

Unterstützte Protokolle: CAN 2.0A, CAN 2.0B, ISO11898-1 und CAN FD V1.0
Der Analysator dekodiert Standard- und erweiterte Frames nach CAN 2.0A, CAN 2.0B, ISO11898-1 sowie der CAN-FD-Protokollspezifikation V1.0. Damit deckt er klassische CAN-Netzwerke und moderne CAN-FD-Busse ab, einschließlich längerer Datenfelder und höherer Bitraten.
Entwicklungsumgebungen: C#, VC, Delphi, Qt, LabVIEW, Python
Für die Sekundärentwicklung stellt Waveshare Beispiele für zahlreiche Plattformen bereit: C#, VC, Delphi, Qt, LabVIEW sowie Python/Python-Can. So binden Sie den Adapter in bestehende Teststände oder eigene Anwendungen ein, ohne die komplette Toolchain zu wechseln.

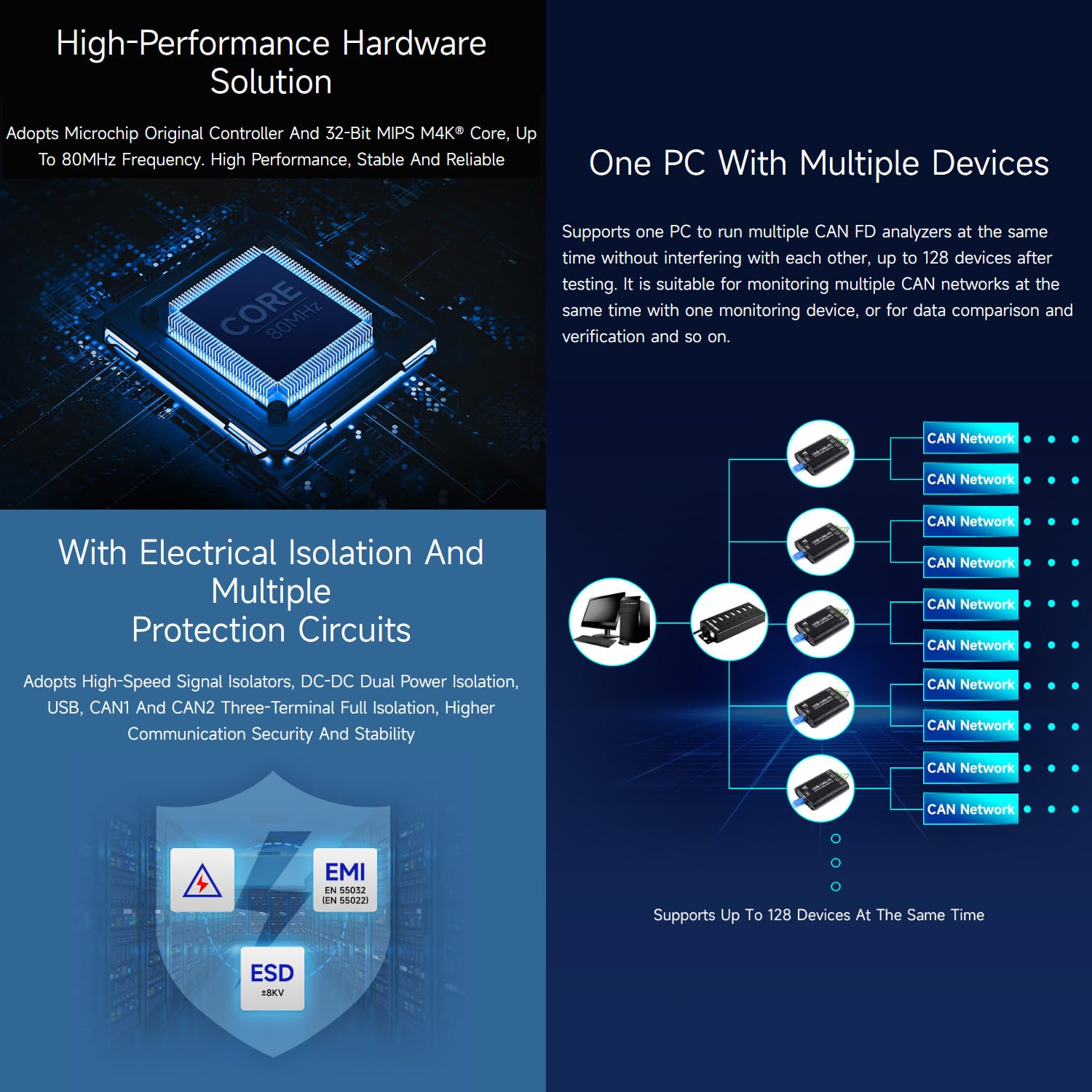

Elektrische Isolation und Mehrfachgerätebetrieb
Hochgeschwindigkeits-Signalisolatoren und eine DC-DC-Doppelstromversorgung isolieren USB, CAN1 und CAN2 an drei Enden. Das erhöht die Kommunikationssicherheit in industriellen Umgebungen. Ein PC kann mehrere CAN-FD-Analysatoren gleichzeitig betreiben, ohne dass sie sich gegenseitig stören – getestet bis zu 128 Geräte. Damit eignen sich Aufbauten zum gleichzeitigen Monitoring mehrerer CAN-Netzwerke oder zur Datenverifikation.
Kompatibilität und Preisvorteil
Der Adapter ist mit Windows XP, 7, 8, 10 und 11 kompatibel. Im Maker Klang Shop kostet er aktuell 15,50 € statt 30,99 €. Ab 45,00 € Bestellwert entfällt der Versand von 8,00 €; mit Code SAVE15 sparen Sie zusätzlich 15 %.
