Waveshare 8-Kanal Relaismodul für Raspberry Pi Pico mit 10A 250V, Optokoppler-Isolierung und Hutschienengehäuse für 15,50 € online kaufen.
Kategorien : Raspberry Pi Pico Series
SKU : MAK-RAS-331
Teilen:

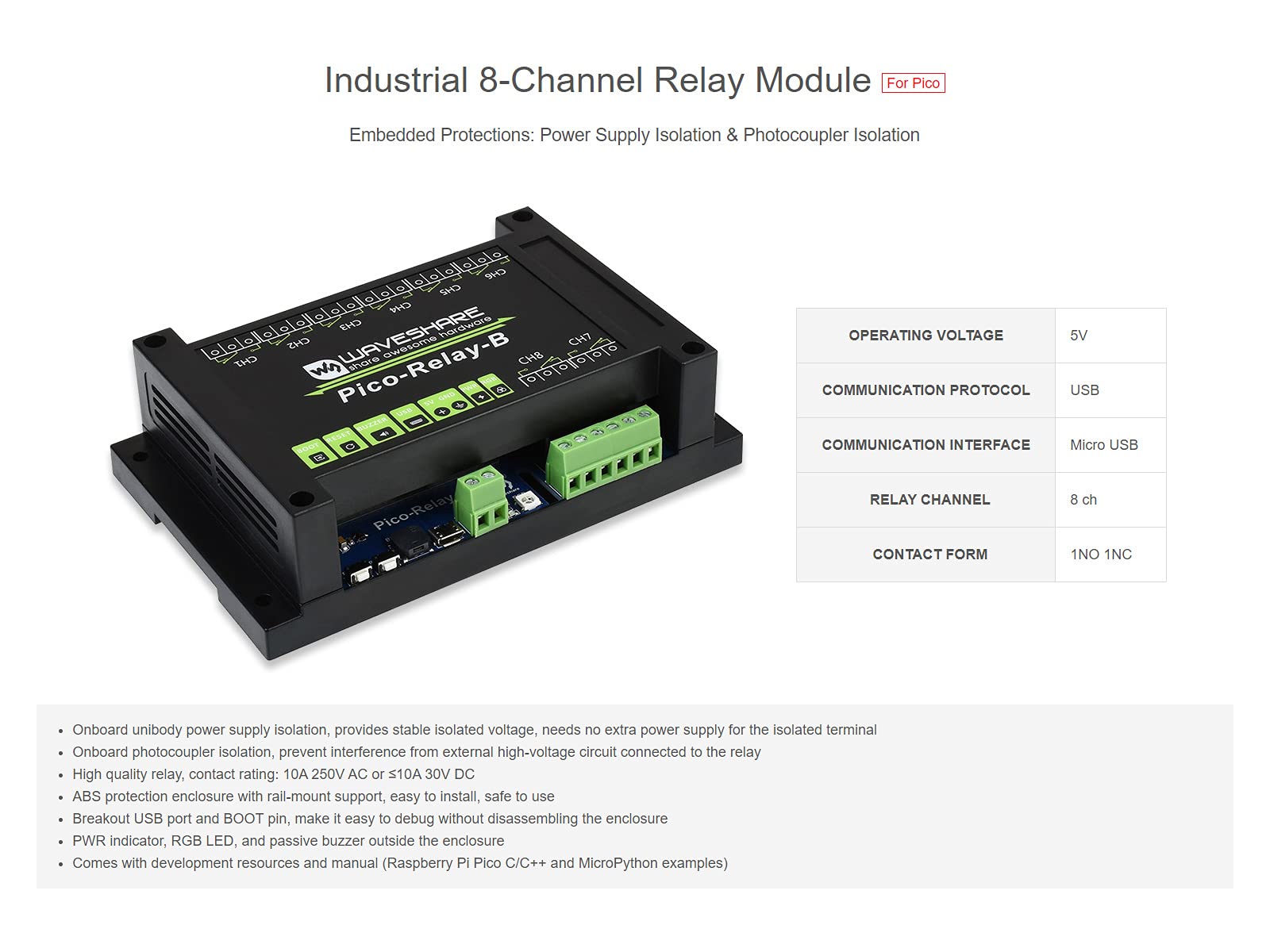

Das Waveshare Industrial 8-Channel Relay Module schaltet 8x 10A 250V AC / 30V DC sicher über Raspberry Pi Pico. Mit Unibody-Netzteilisolierung, Fotokoppler-Isolierung, ABS-Schutzgehäuse mit Hutschienenhalterung und USB + Boot-Zugang ohne Demontage – gebaut für industriellen Dauerbetrieb.
Onboard-Netzteilisolierung liefert stabile isolierte Spannung ohne extra Speisung der isolierten Klemmseite. Die Optokoppler-Isolierung trennt Pico-Logik von Hochspannungskreisen und verhindert Störungen. Hochwertige Relais schalten bis 10A 250V AC oder 10A 30V DC pro Kanal für Lampen, Motoren, Ventile und Heizungen.

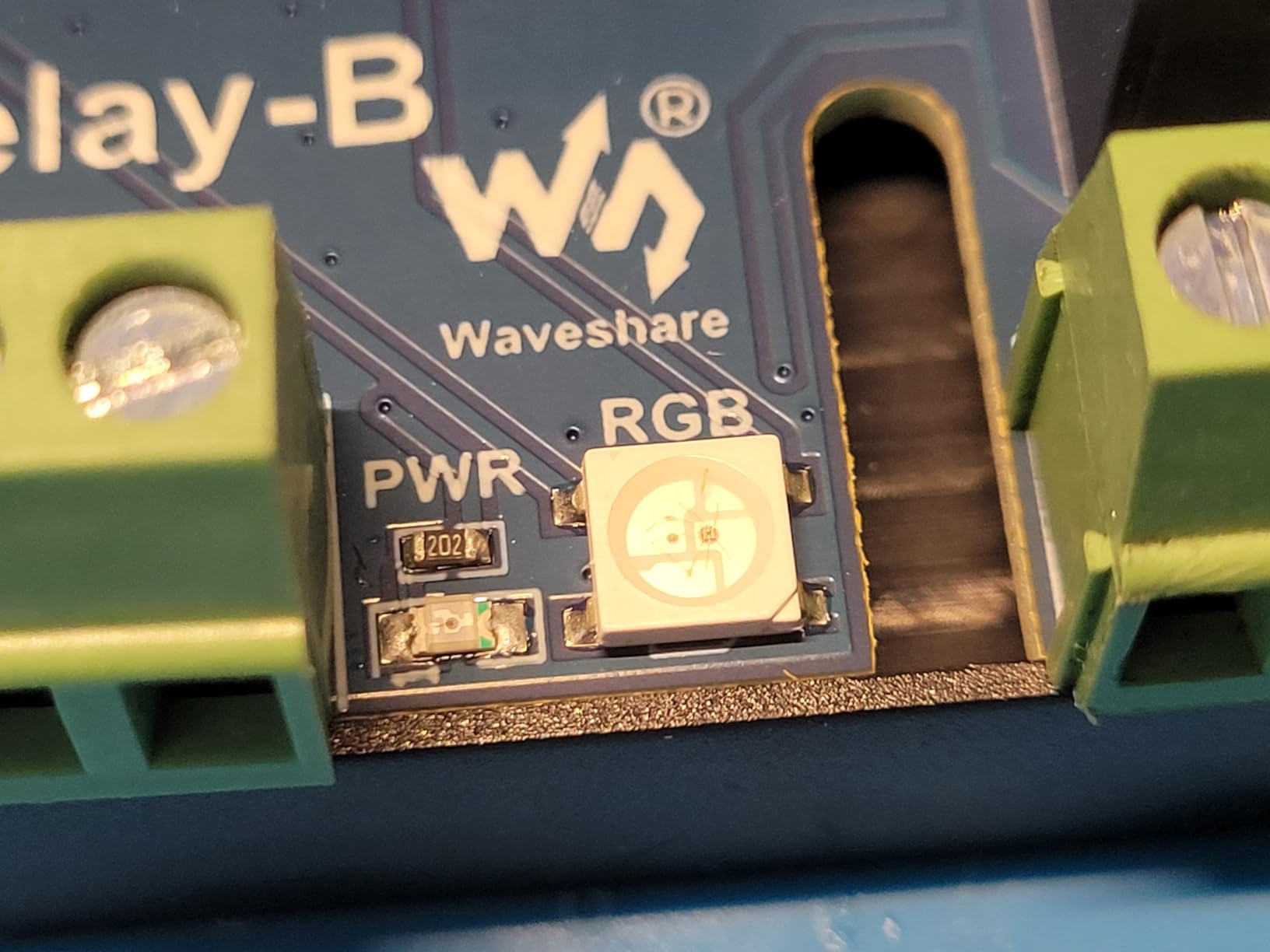

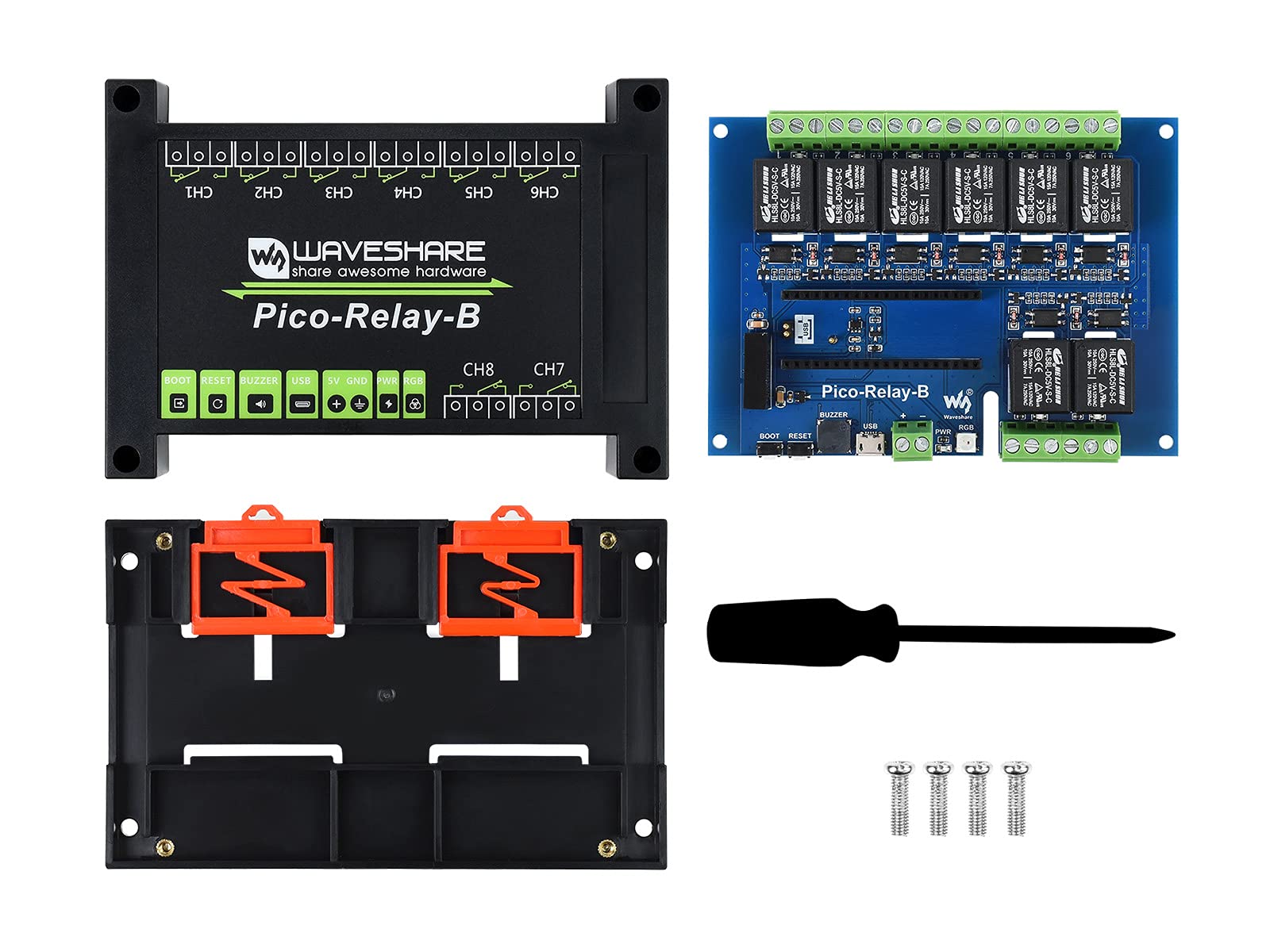

ABS-Gehäuse mit Hutschienenhalterung lässt sich schnell im Schaltschrank montieren und sicher bedienen. PWR-Anzeige, RGB-LED und passiver Summer außen zeigen Status direkt an. Herausgeführter USB-Port und Boot-Pin erlauben Flashen und Debuggen im eingebauten Zustand.
Mit Entwicklungsressourcen und Handbuch inkl. Raspberry Pi Pico C/C++ und MicroPython Beispielen. Jetzt für 15,50 € statt 30,99 € – 50% Sale-Ersparnis – online bestellen und mit SAVE15 noch günstiger.

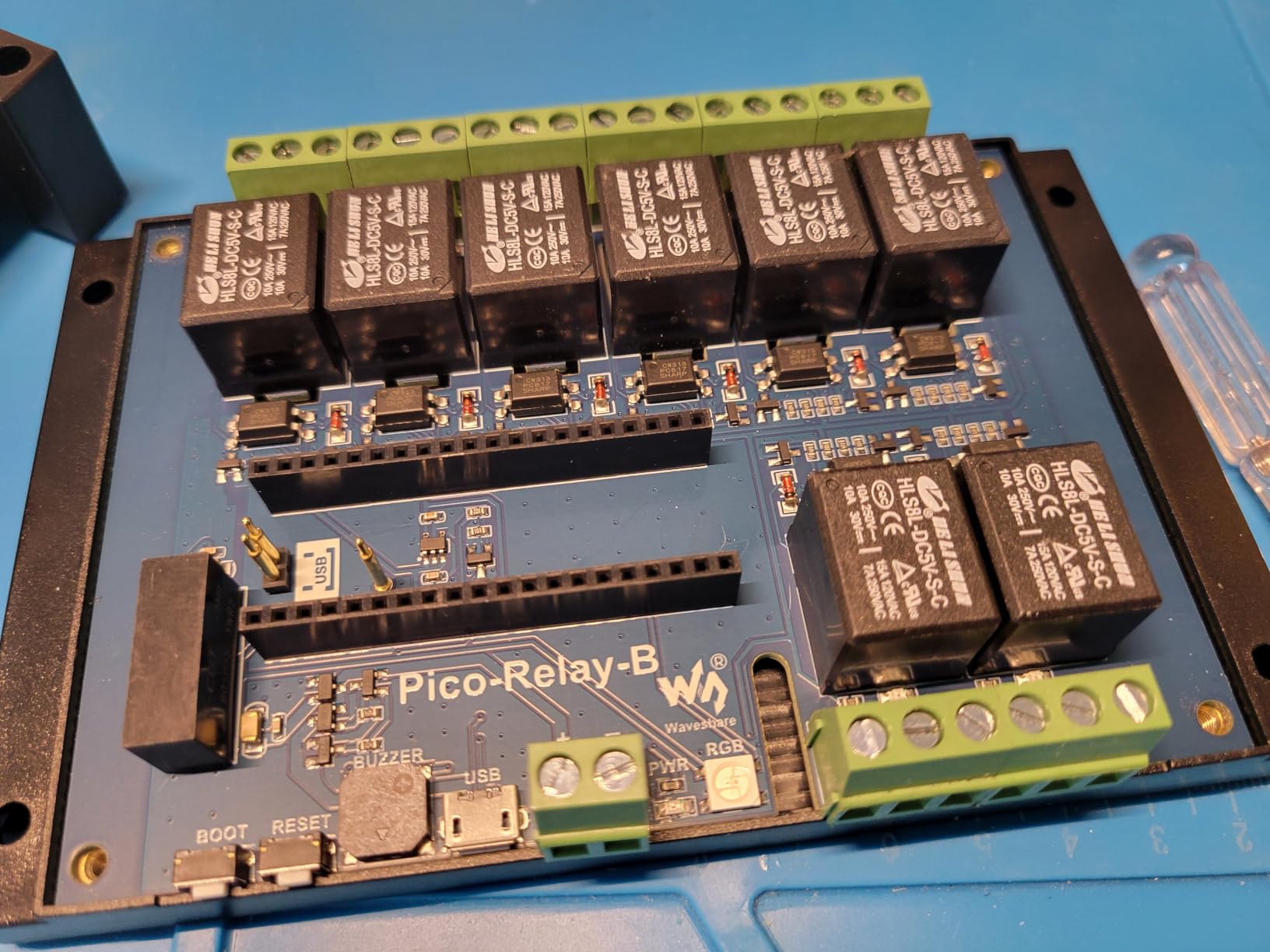

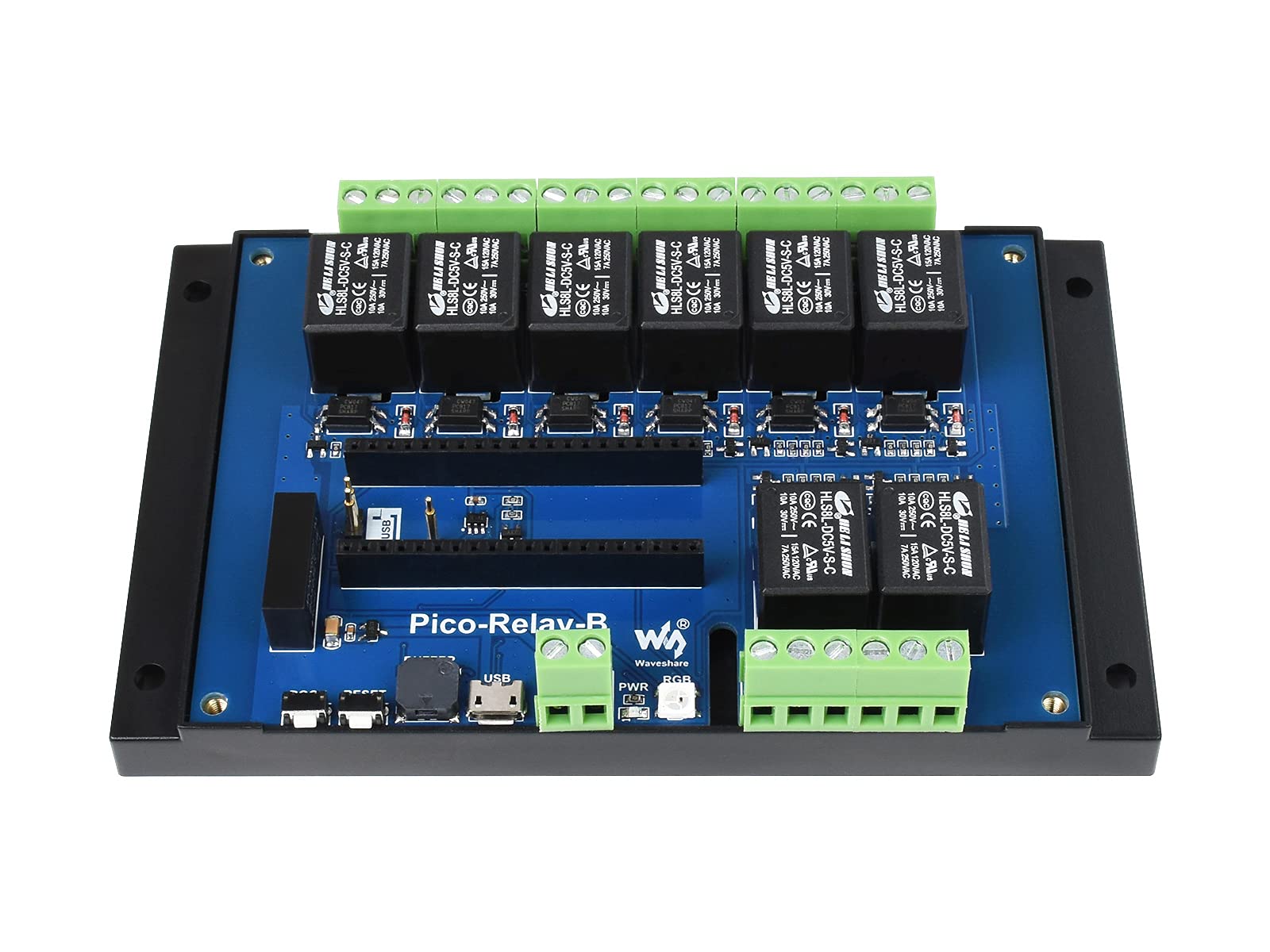

8x Hochleistungsrelais 10A 250V AC / 30V DC mit Netzteil- und Optokoppler-Isolierung für störungsfreies Schalten

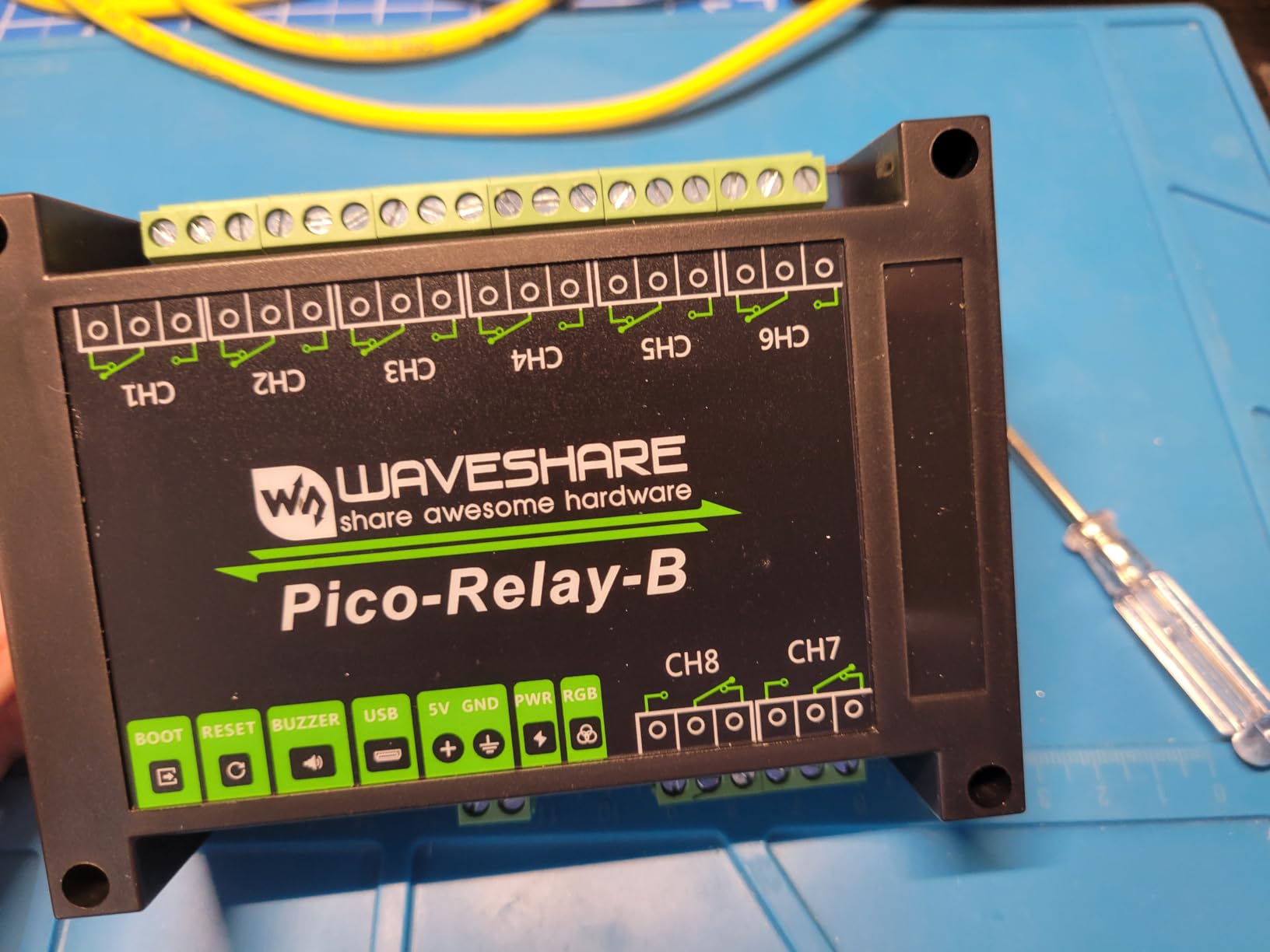

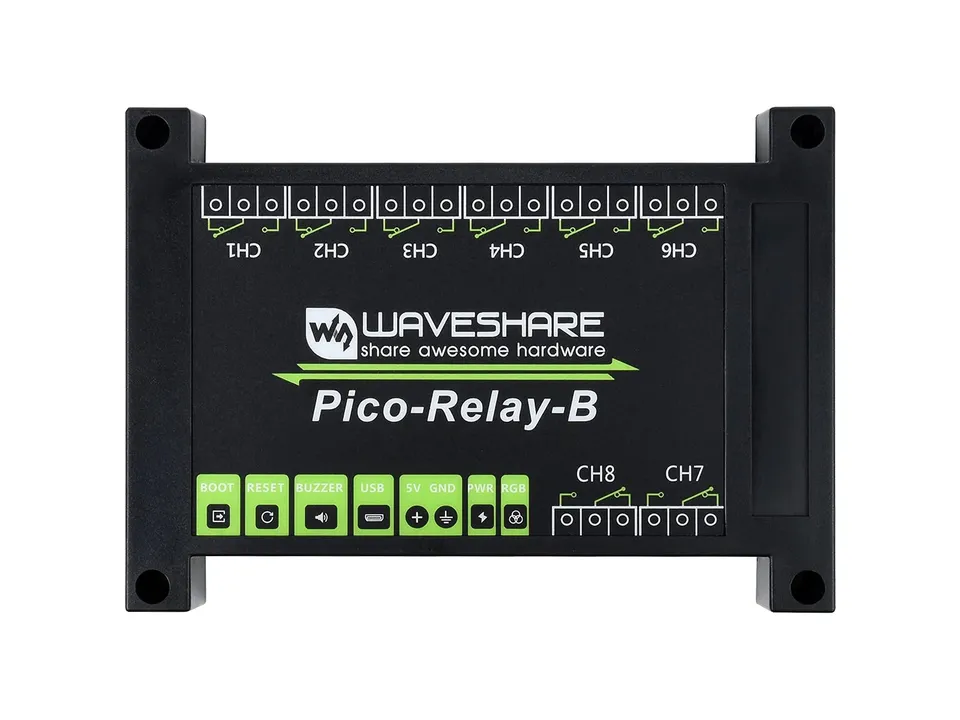

ABS-Gehäuse mit Hutschienenhalterung, PWR-Anzeige, RGB-LED und Summer für Schaltschrank-Einsatz

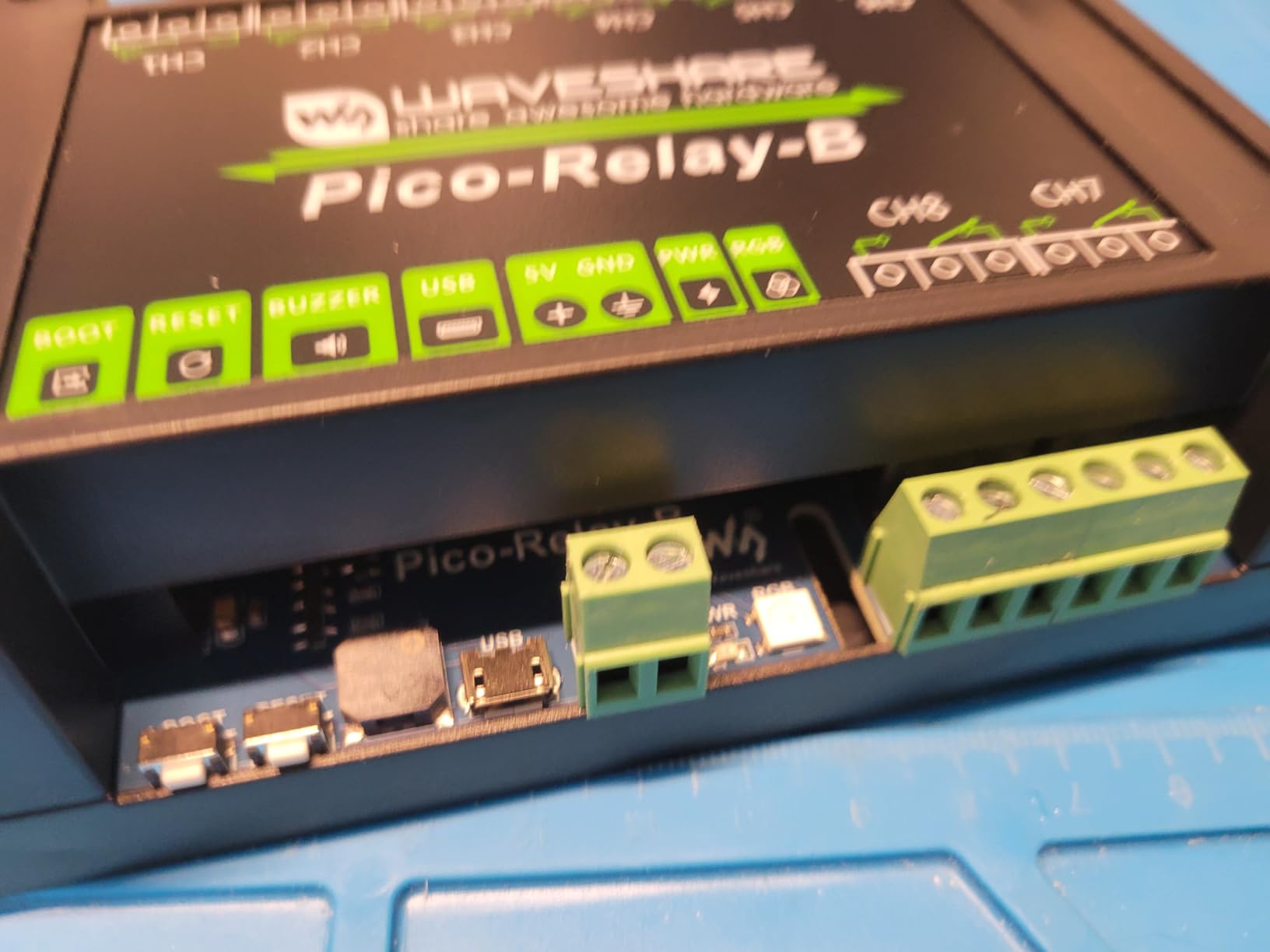

USB-Port und Boot-Pin außenliegend für Debuggen ohne Ausbau, inkl. C/C++ und MicroPython Beispielen

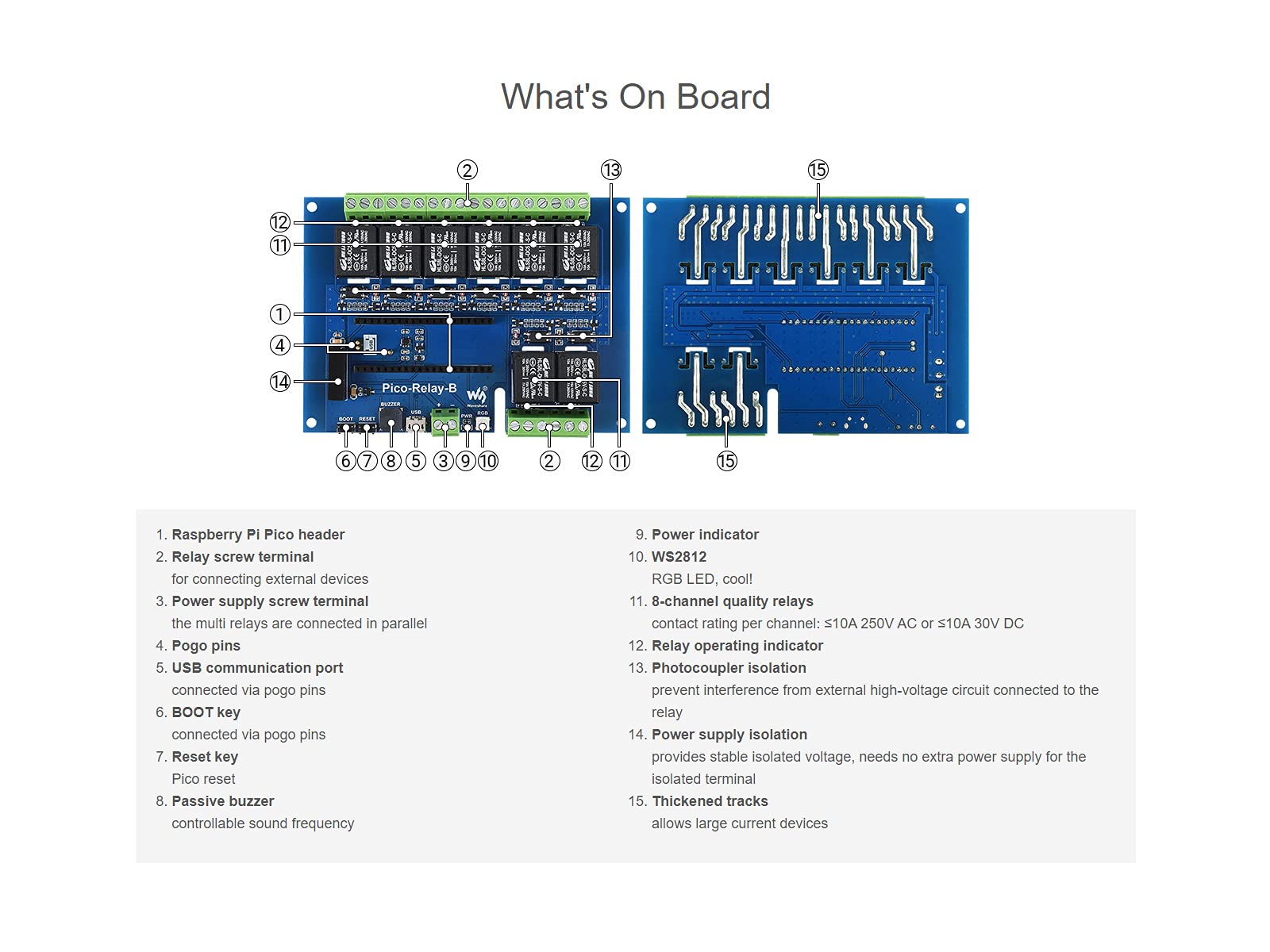

Isolierung: Unibody-Netzteilisolierung + Fotokoppler-Isolierung
Produkttyp: Relaismodul für Raspberry Pi Pico
Modell / Serie: Industrial 8-Channel Relay Module for Raspberry Pi Pico

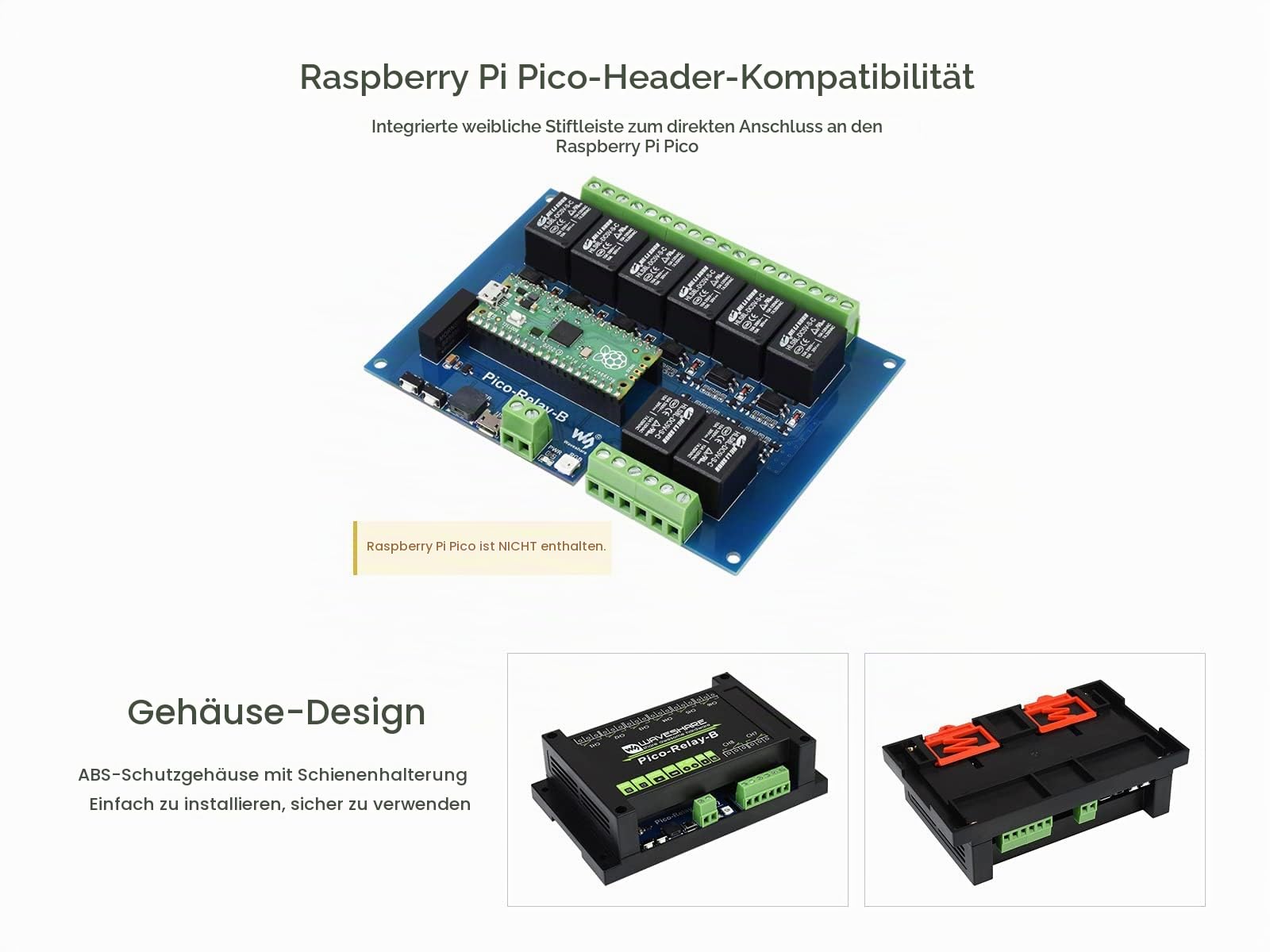

Kompatibilität: Raspberry Pi Pico, C/C++ und MicroPython
Gehäuse / Montage: ABS-Schutzgehäuse mit Hutschienenhalterung
Anzeigen / Bedienung: PWR-Anzeige, RGB-LED, passiver Summer, USB-Port und Boot-Pin extern

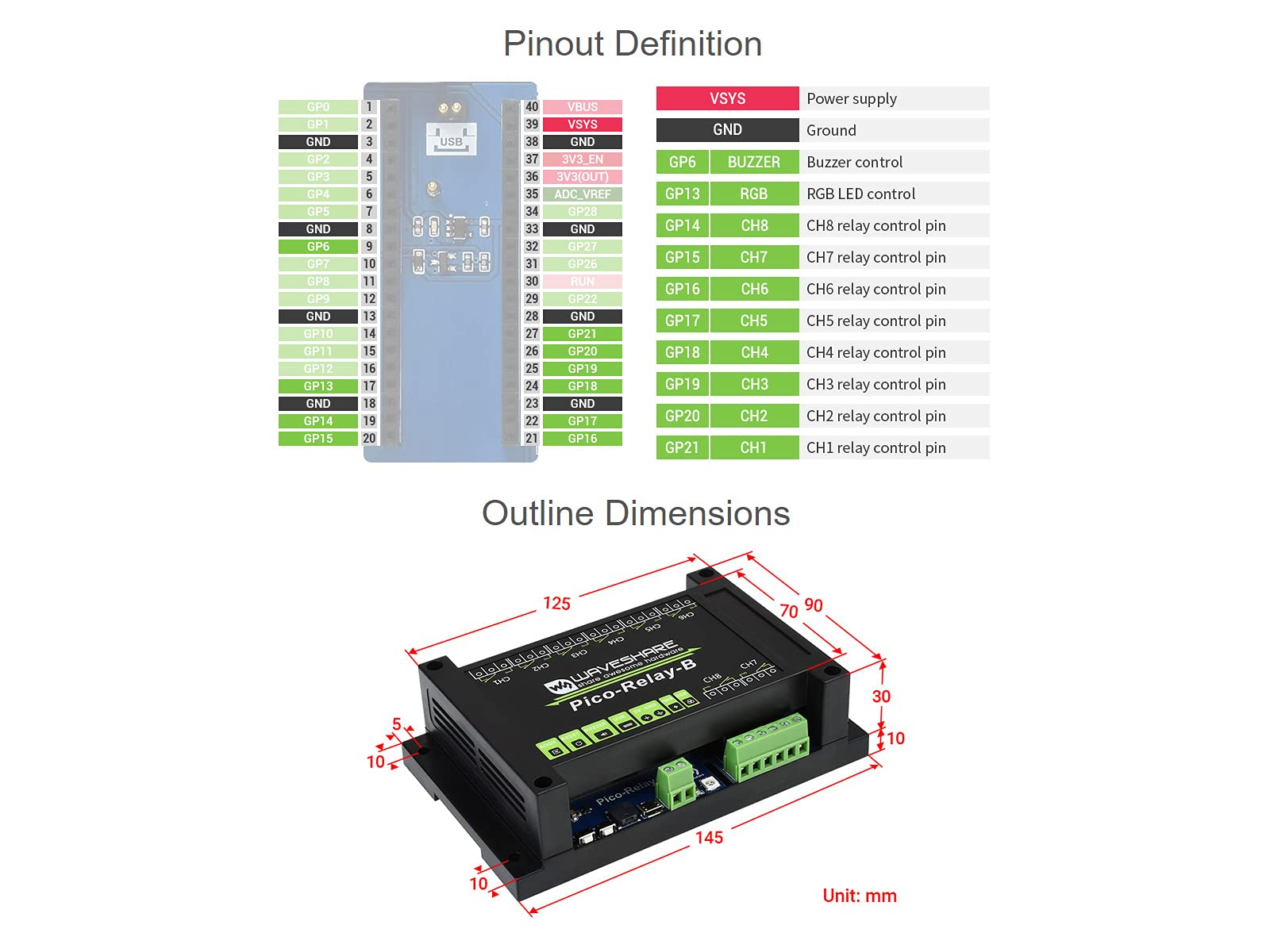

Kanäle / Schaltleistung: 8 Kanäle, je 10A 250V AC oder max. 10A 30V DC
Verkäufer: Maker Klang Shop
50% sparen: 15,50 € statt 30,99 €. 8-fach schalten statt einzeln basteln: isoliert, gehäust und Hutschienen-fertig spart Verdrahtung und schützt den Pico. Für Heimautomation und industrielle Steuerung.
Deal kombinieren: SAVE15 für 15% Extra-Rabatt. Kostenloser Versand ab 45,00 €.
Nein. Die integrierte Netzteilisolierung erzeugt die isolierte Spannung onboard, kein Zusatznetzteil für die Isolierklemme nötig.

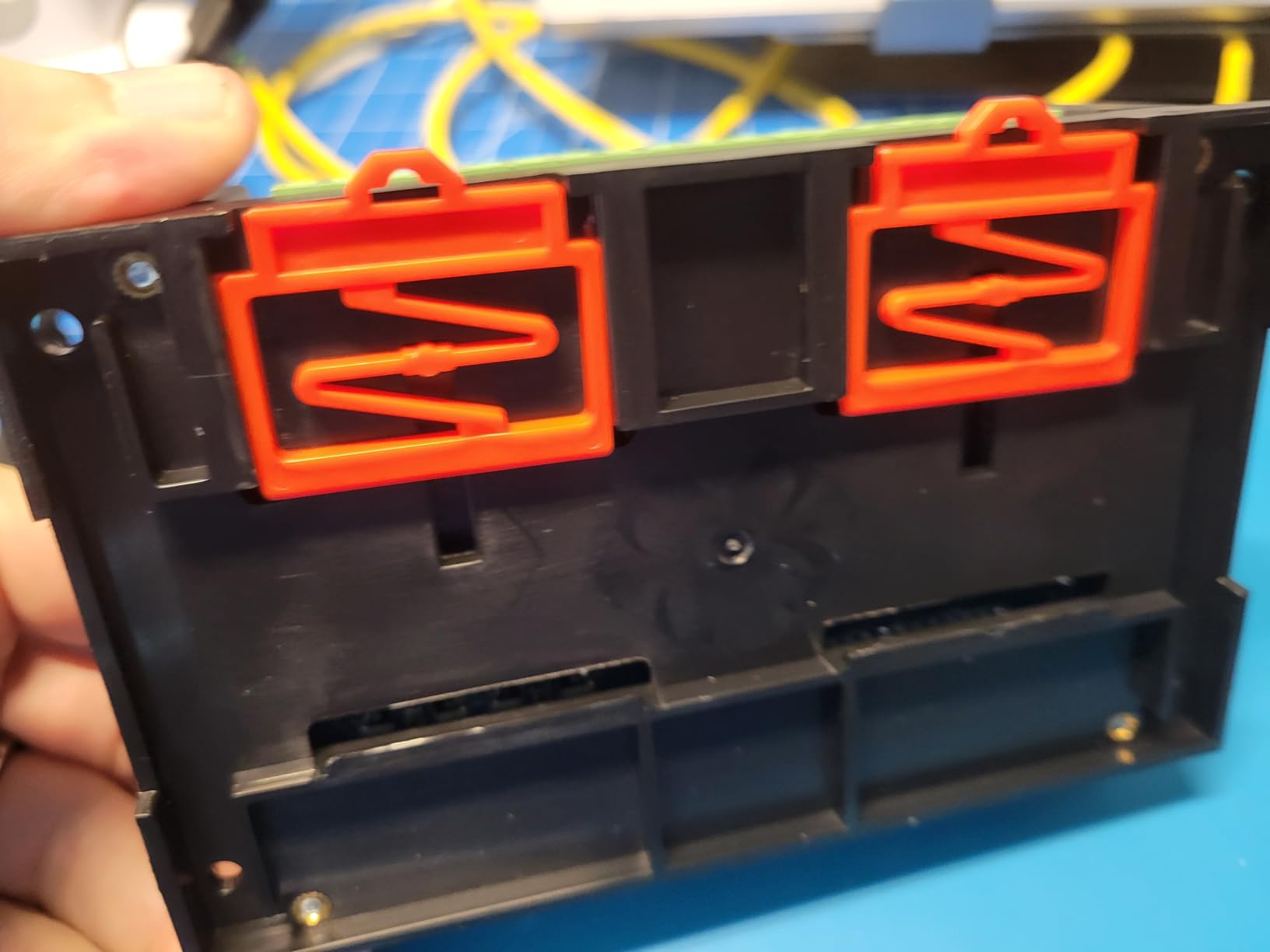

Ja. Das ABS-Gehäuse hat eine Hutschienenhalterung für Schaltschrank- und Wandmontage.
Direkt mit Raspberry Pi Pico in C/C++ oder MicroPython. Beispiele und Handbuch liegen als Entwicklungsressourcen bei. Debuggen über externen USB/Boot ohne Ausbau.
Schaltet zuverlässig.
Pico draufgesteckt, 24V Netzteil dran, läuft. Die Optokoppler-Trennung gibt mir ein sicheres Gefühl bei 230V Lampen und Pumpe.

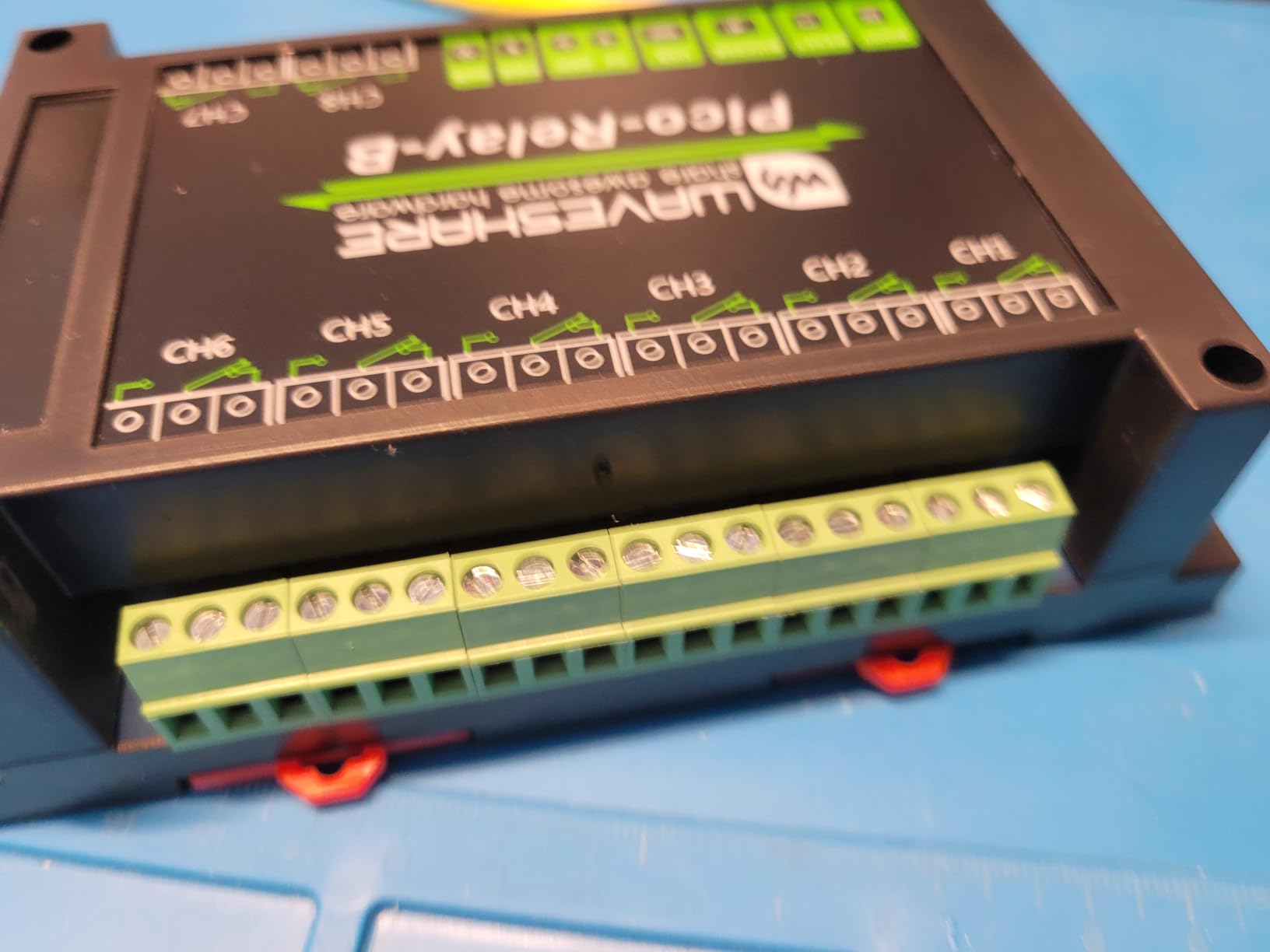

Ich steuere damit in der Werkstatt Absaugung, Licht und Heizlüfter über einen Pico W mit MQTT. Die Relais klacken satt, 10A Kontakte machen einen vertrauenswürdigen Eindruck, LEDs zeigen den Status klar an. Das Hutschienen-Gehäuse passt perfekt in meinen Verteilerkasten. Die Schraubklemmen halten dicke Adern fest. Für den Preis wirklich top.

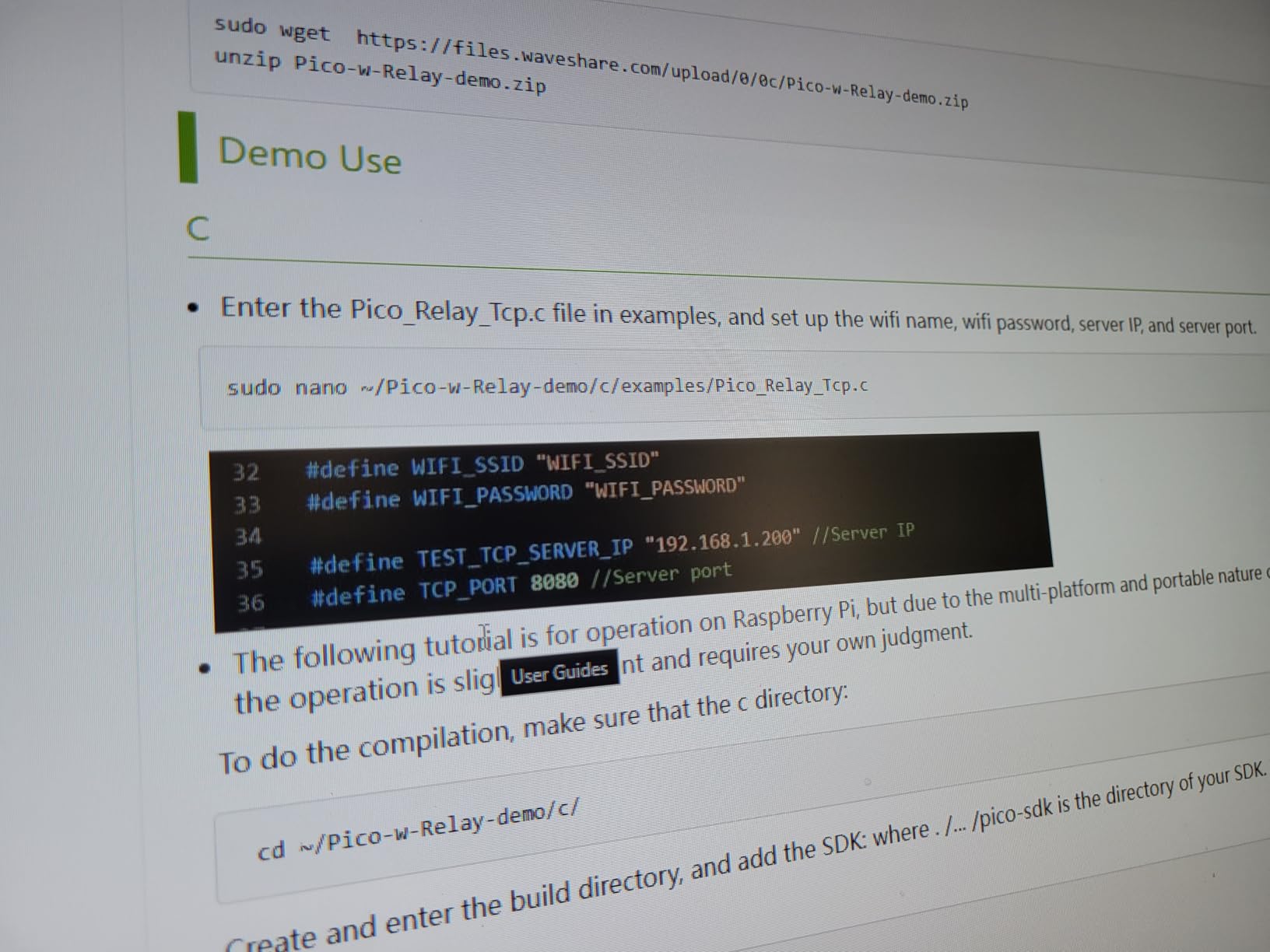

Montage auf Hutschiene in zwei Minuten erledigt. Pico wird direkt mitversorgt, kein extra Kabelsalat. Die Beispielcodes von Waveshare haben mir den Start sehr erleichtert. Etwas eng beim Verdrahten, wenn alle 8 Kanäle belegt sind, aber machbar. Würde ich wieder kaufen.
Bei mir schaltet das Modul täglich Rollos und Gartenbewässerung. Bisher kein einziger Aussetzer, keine warmen Klemmen, kein Flackern. Die galvanische Trennung funktioniert, der Pico läuft stabil ohne Resets. Auch die Beschriftung der Kanäle ist klar lesbar. Bin als Rentner sehr zufrieden mit der einfachen Handhabung.
Habe lange ein sauberes Relaisboard für den Pico gesucht. Hier stimmt alles: stabile Stromversorgung, sauberes Layout, gute Isolation zwischen Steuer- und Lastseite. MicroPython Beispiele laufen nach kleinen Anpassungen. Einen Punkt Abzug, weil kein Pico dabei ist, das war mir anfangs nicht klar.
Als Elektromeister achte ich auf Trennung und Verarbeitung. Die Optokoppler und die Luftstrecken sehen vernünftig aus, Gehäuse ist stabil und geschlossen. Für Kleinsteuerungen, Heizung, Licht top geeignet. Klare Empfehlung für den Schaltschrank.

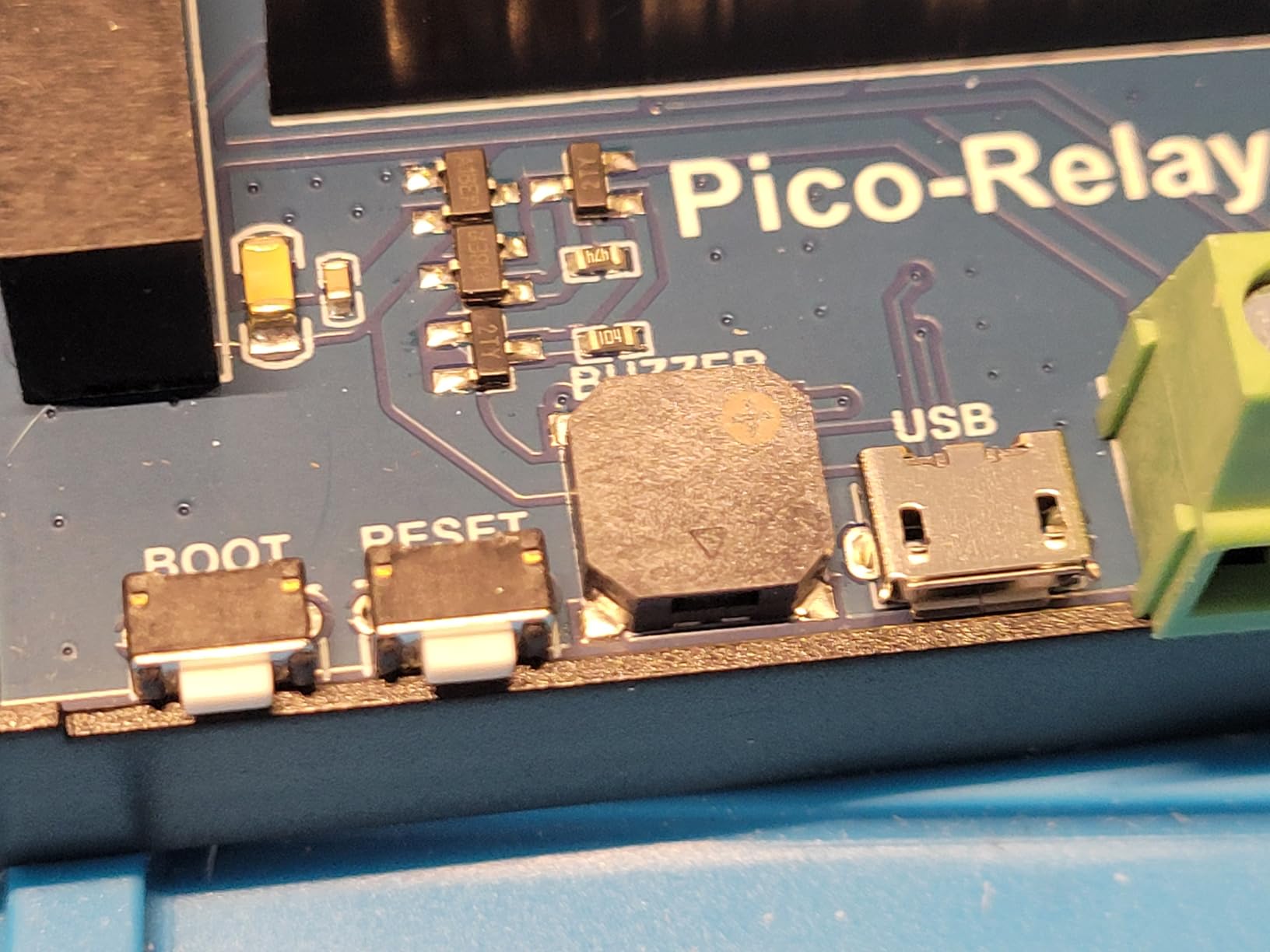

Das Modul selbst schaltet alle 8 Kanäle wie es soll und brummt nicht. Leider war die Belegung der Jumper nur online zu finden und die PDF ist englisch. Nach etwas Tüfteln lief es dann mit meinem Pico 2. Für Anfänger etwas nervig.
Steuere Lüfter, Heizmatte und Pumpe temperaturabhängig. Auch bei hoher Luftfeuchte keine Probleme, Relais schalten sauber ohne Prellen. Die Status-LEDs sieht man sogar durch den Gehäuseschlitz gut. Bin happy.

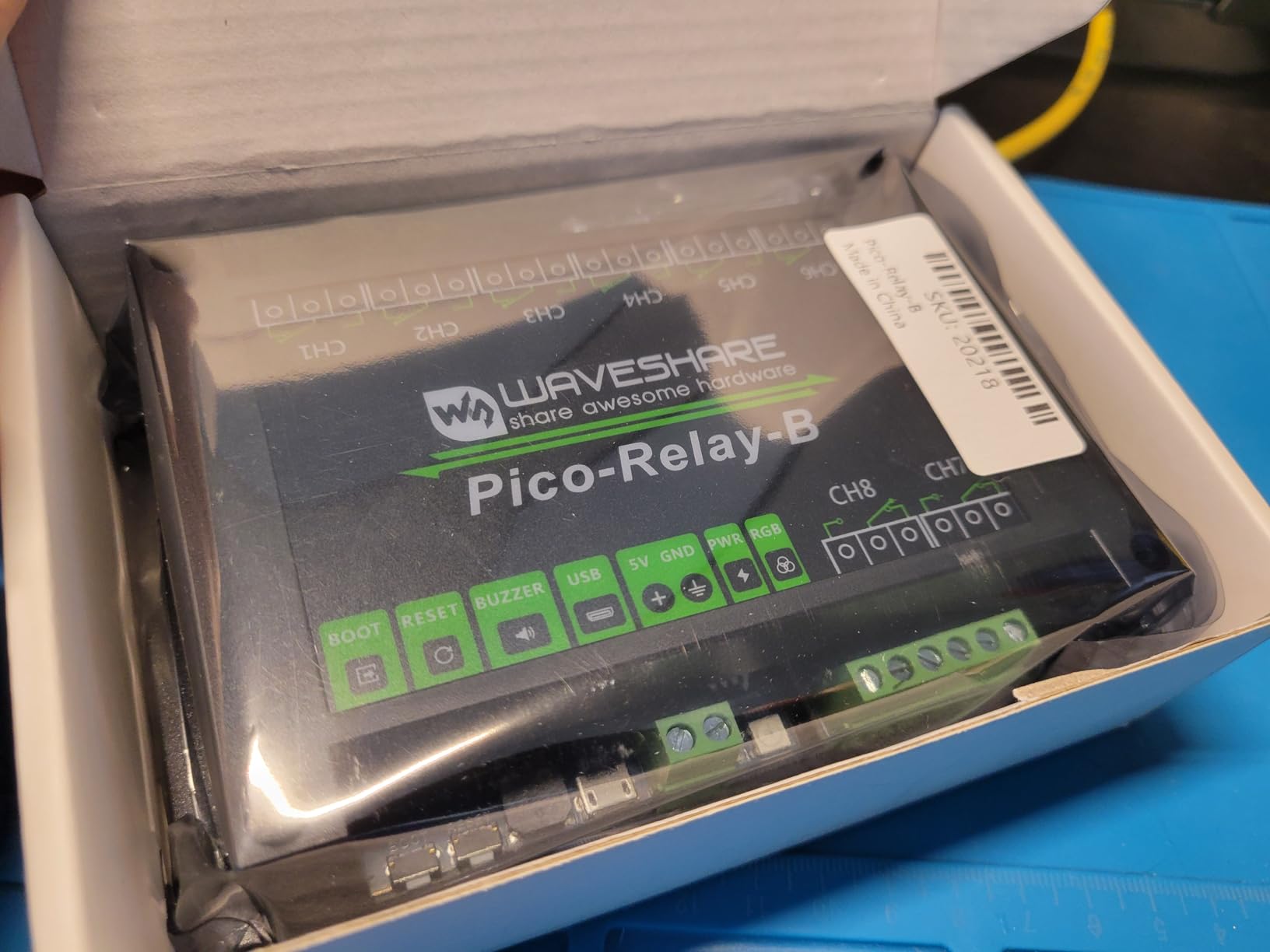

Schneller Versand, alles sauber verschraubt, Pico passt saugend. Meine Smarthome-Zentrale per Home Assistant schaltet jetzt direkt 230V Verbraucher ohne Umweg über Funksteckdosen. Sehr zuverlässig und leise genug für den Keller.

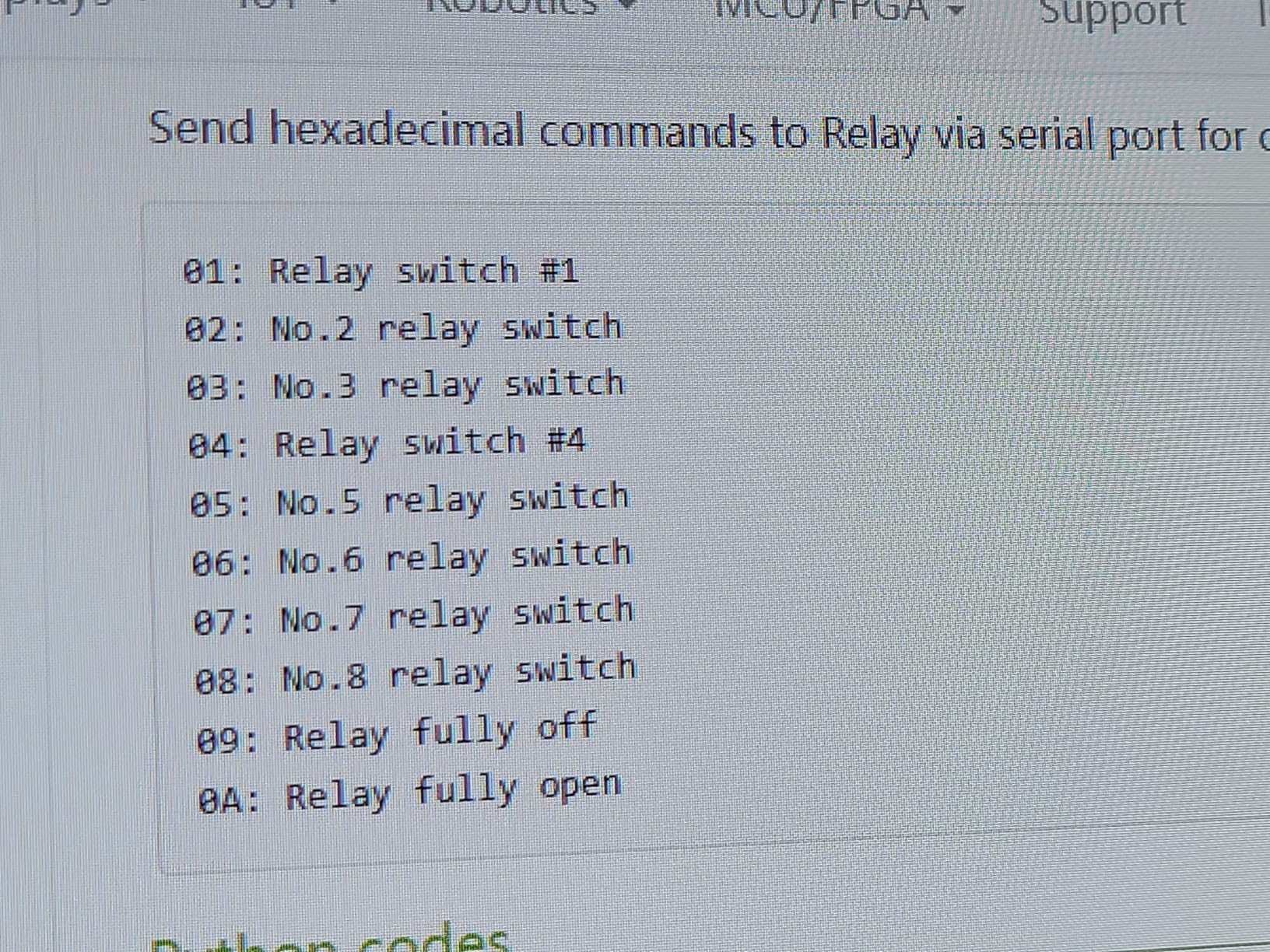

Die Relais schalten kräftig und die Platine wirkt hochwertig. An meinem 12V Hutschienen-Netzteil gab es aber Anlaufprobleme, erst mit stabilem Netzteil lief es rund. Wenn man das weiß, ein gutes Modul, aber der Start hat Nerven gekostet.
