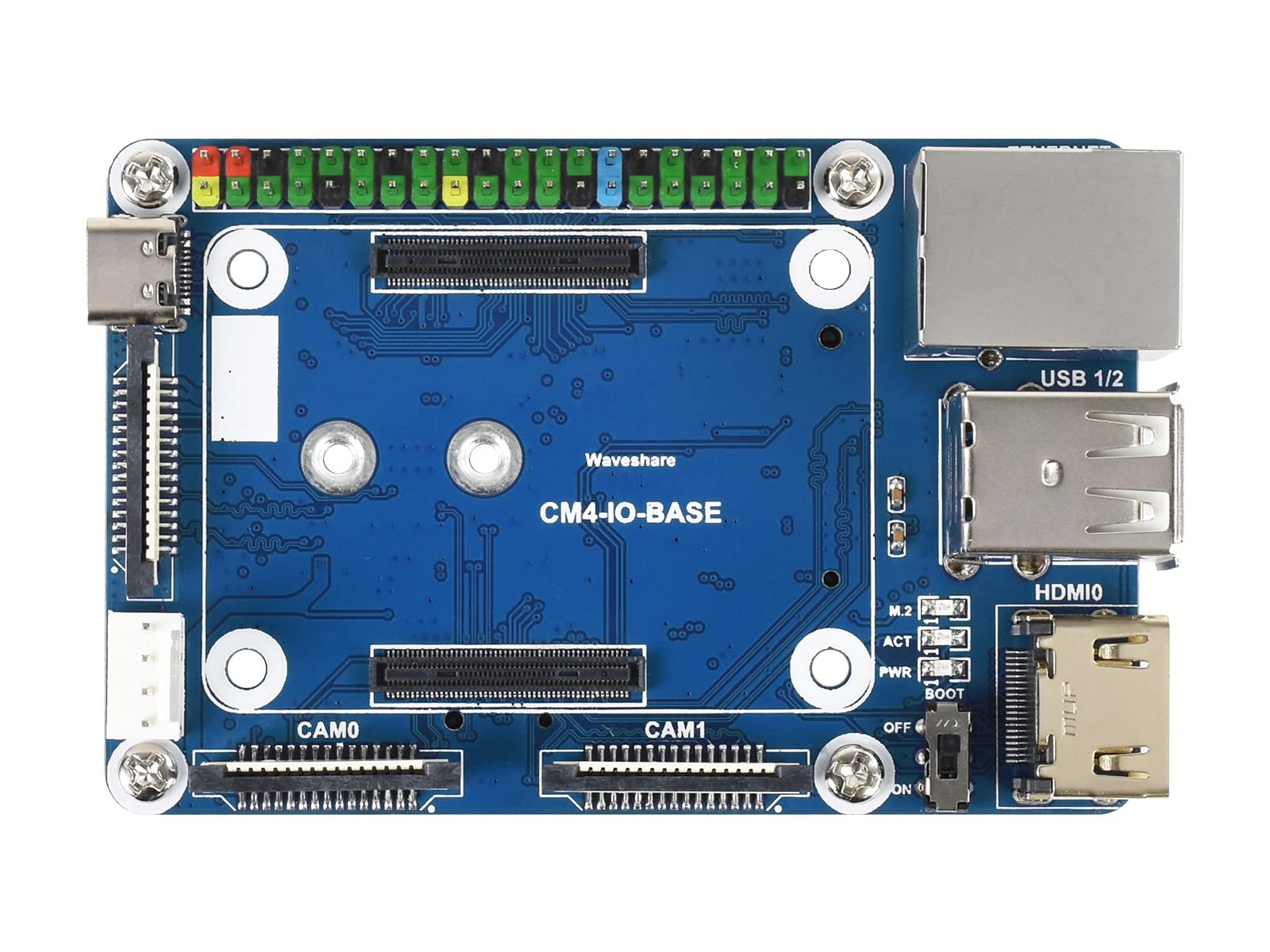

Passend dazuWaveshare Mini Base Board Typ B für Raspberry Pi Compute Module 420,50 €
Kategorien : Raspberry Pi HAT / HAT+ Series
SKU : MAK-RAS-1133
Teilen:

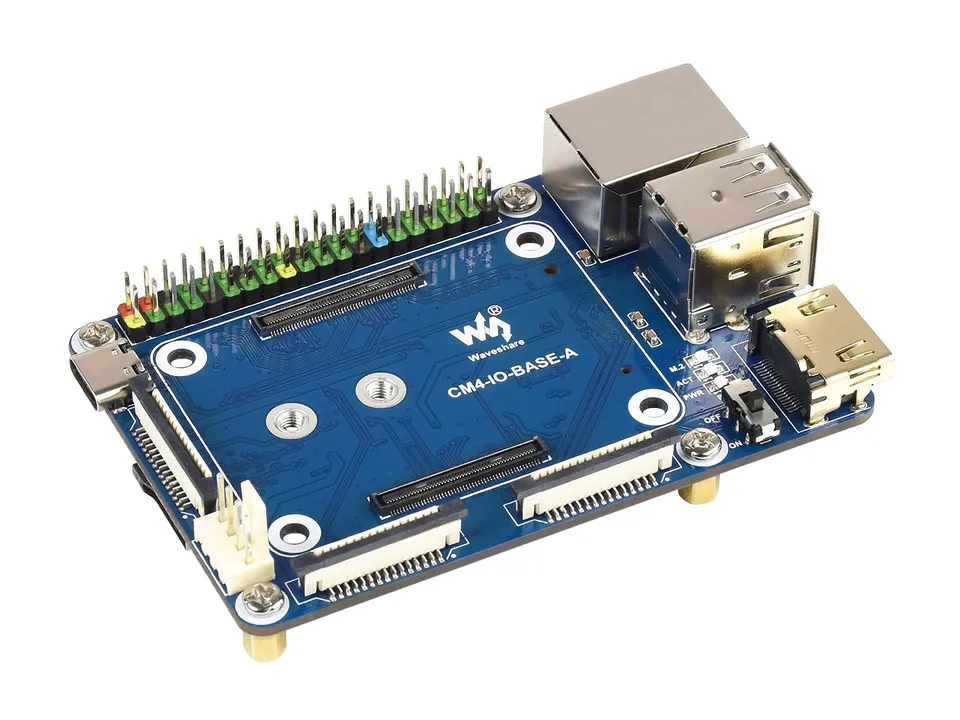

Kompakte Basis für Compute Module 4: Das Waveshare Mini Base Board (Typ A) macht aus dem CM4 ein fertig anschließbares System – ideal zur Integration in Endprodukte und Embedded-Sound-Projekte.

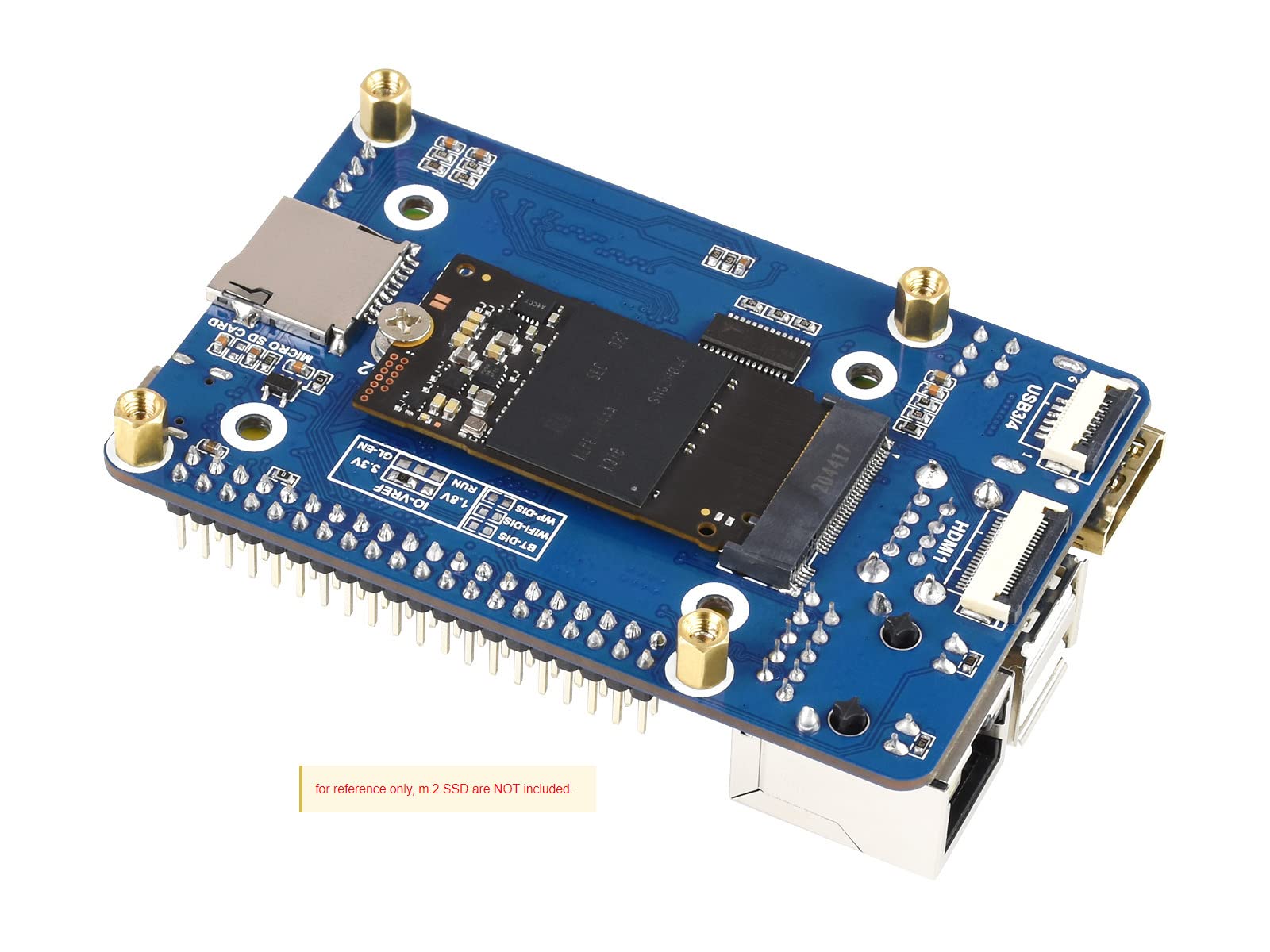

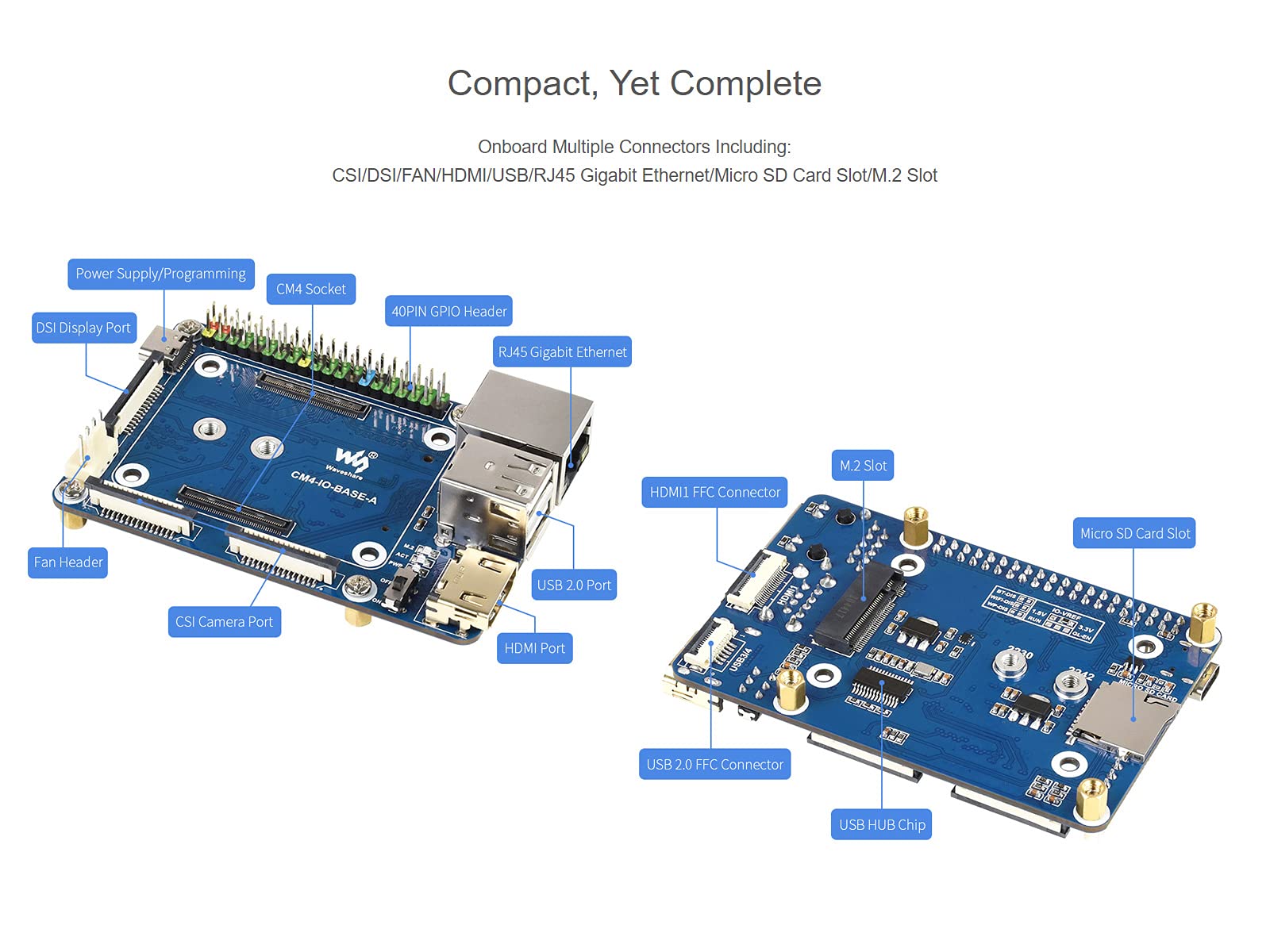

Anschlüsse für HDMI, USB, DSI0-Display, Lüfter (5V), Type-C für Image-Flash und M.2-Slot für SSD-Erweiterung. So bauen Sie schlanke Player, Controller und Gateways ohne großes IO-Board auf.
M.2-Versorgung ist auf 1,5A begrenzt – bei leistungshungrigen SSDs Version B prüfen. USB 3/4 und HDMI1 erfordern ggf. Adapterplatine, PoE wird nicht unterstützt. Kein Verpol-/Kurzschlussschutz: Netzteil nicht kurzschließen, beim Flashen über Type-C keine Zusatzgeräte anschließen und nur HDMI/USB im laufenden Betrieb stecken.
Mit passenden M.2-Schrauben aus dem Lieferumfang befestigen – falsche Längen können das CM4 beschädigen. Nur 5V-Lüfter ohne Drehzahlregelung verwenden und Lüfterspannung vorab prüfen.
Mini Base Board Typ A für Compute Module 4 – kompakte CM4-Basis für Endprodukte für nur 15,00 €
Mit M.2-Slot, HDMI, USB, DSI0 und Type-C-Flash – alles für schlanke Embedded-Systeme
Inkl. Befestigungsschrauben – schnell integriert zum halben Preis statt 29,99 €

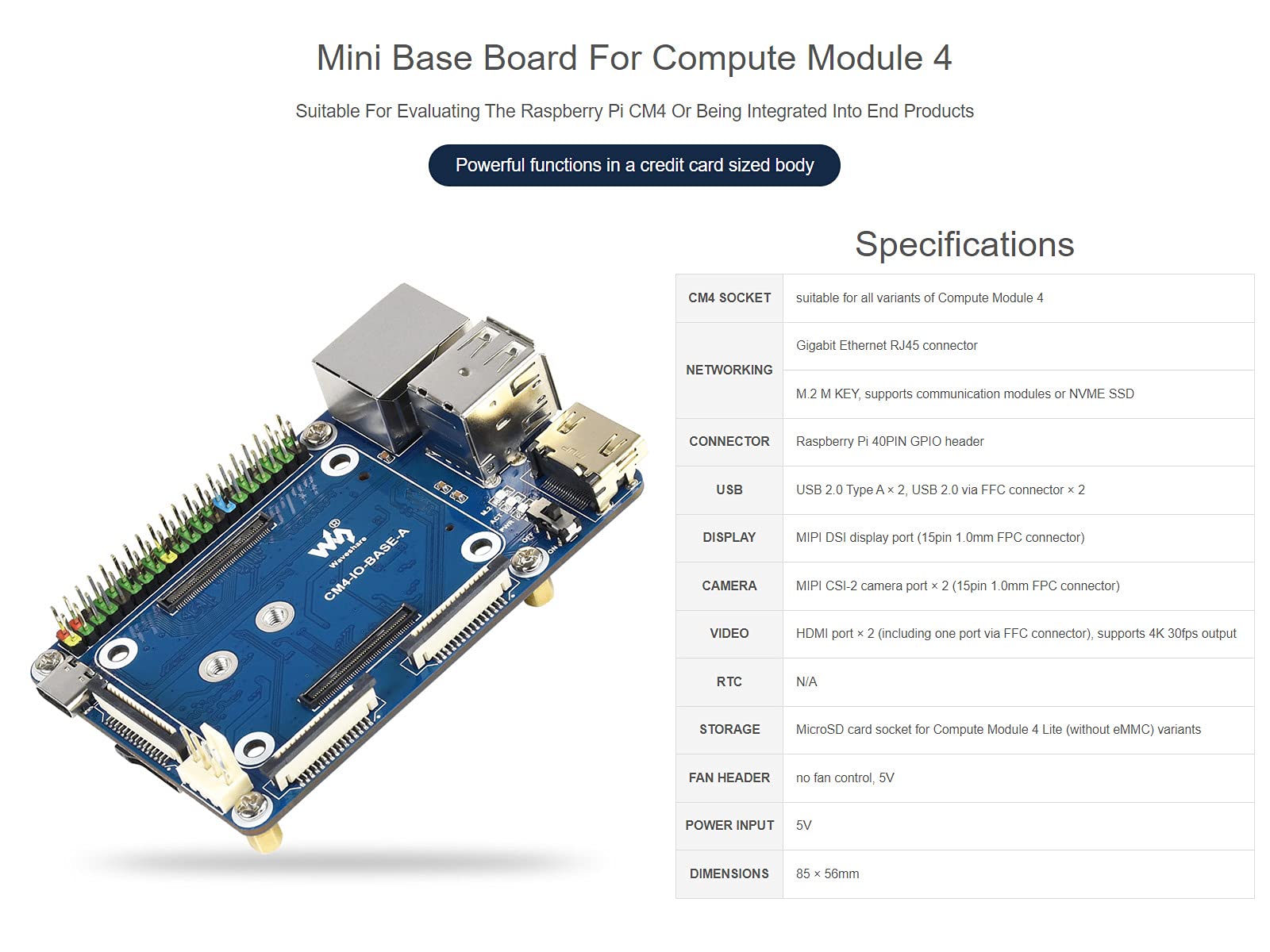

Produkttyp: Base Board für Raspberry Pi Compute Module 4
Besonderheit: Kompakt für Endprodukte, ohne PoE, ohne Drehzahlregelung Lüfter
Lieferumfang: CM4-IO-BASE-A x1, Befestigungsschrauben x1
M.2-Leistung: Versorgung begrenzt auf 1,5A
Modell / Serie: Mini Base Board Typ A / CM4-IO-BASE-A

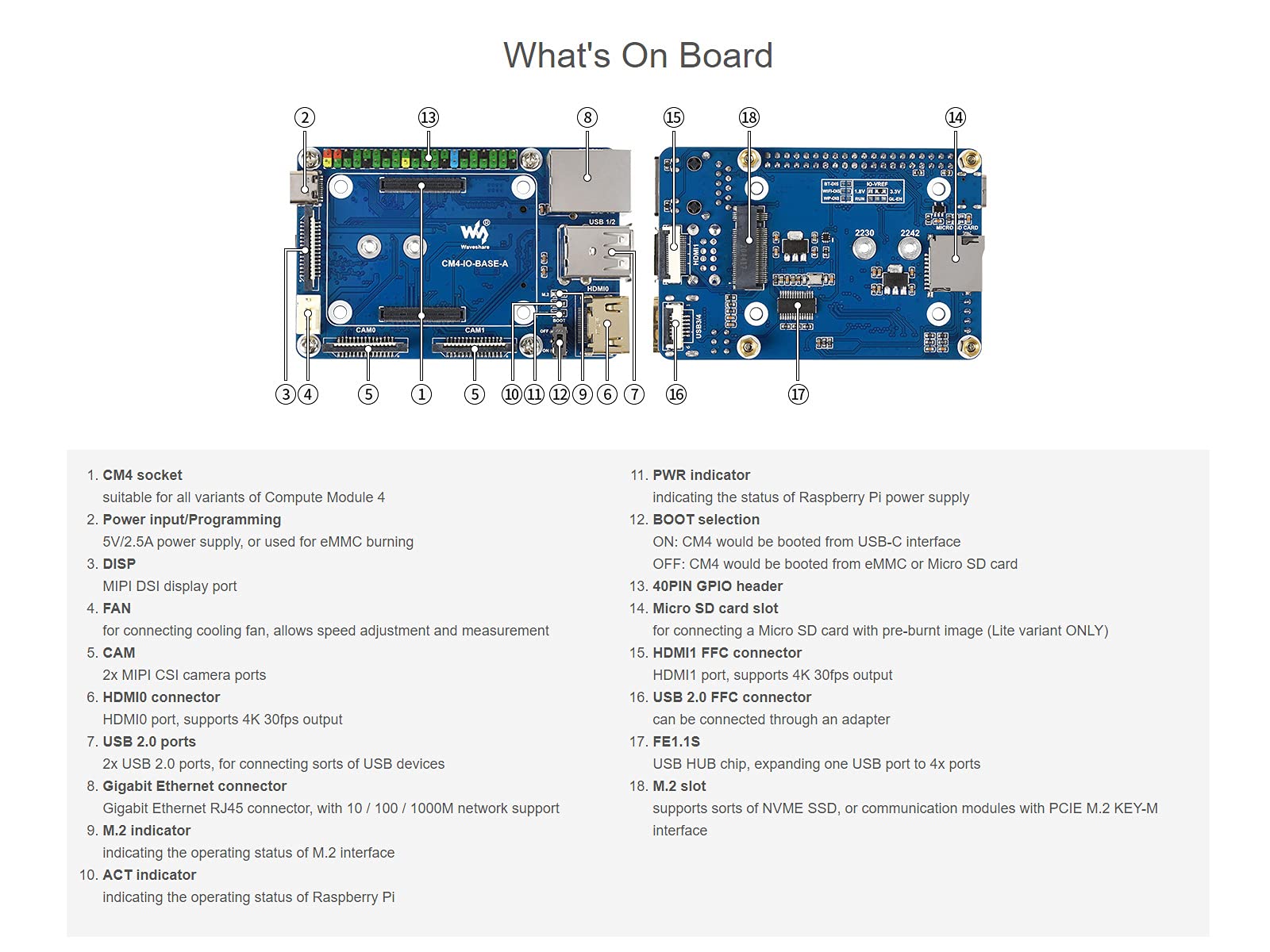

Schnittstellen: M.2, HDMI, USB, DSI0 Display, Type-C, Lüfter 5V
Kompatibilität: Raspberry Pi Compute Module 4
Verkäufer: Maker Klang Shop
CM4-Deal: 15,00 € statt 29,99 € – 50% sparen. Kleine Basis, große Wirkung für CM4-Endgeräte und Audio-Player. SAVE15-Coupon zusätzlich einlösen. Gratis Versand ab 45,00 €.
Hinweis: Nur 5V-Lüfter, DSI ist DSI0, Geräte außer HDMI/USB nicht unter Spannung stecken.
Ja. Genau dafür ausgelegt: kompakt zur Integration, CM4 einfach aufsetzen und peripher anschließen.
Ja über M.2, aber Limit 1,5A beachten. Bei Problemen mit stromhungrigen SSDs Version B wählen.
Nein. Diese Erweiterungsplatine unterstützt keine PoE-Funktion.

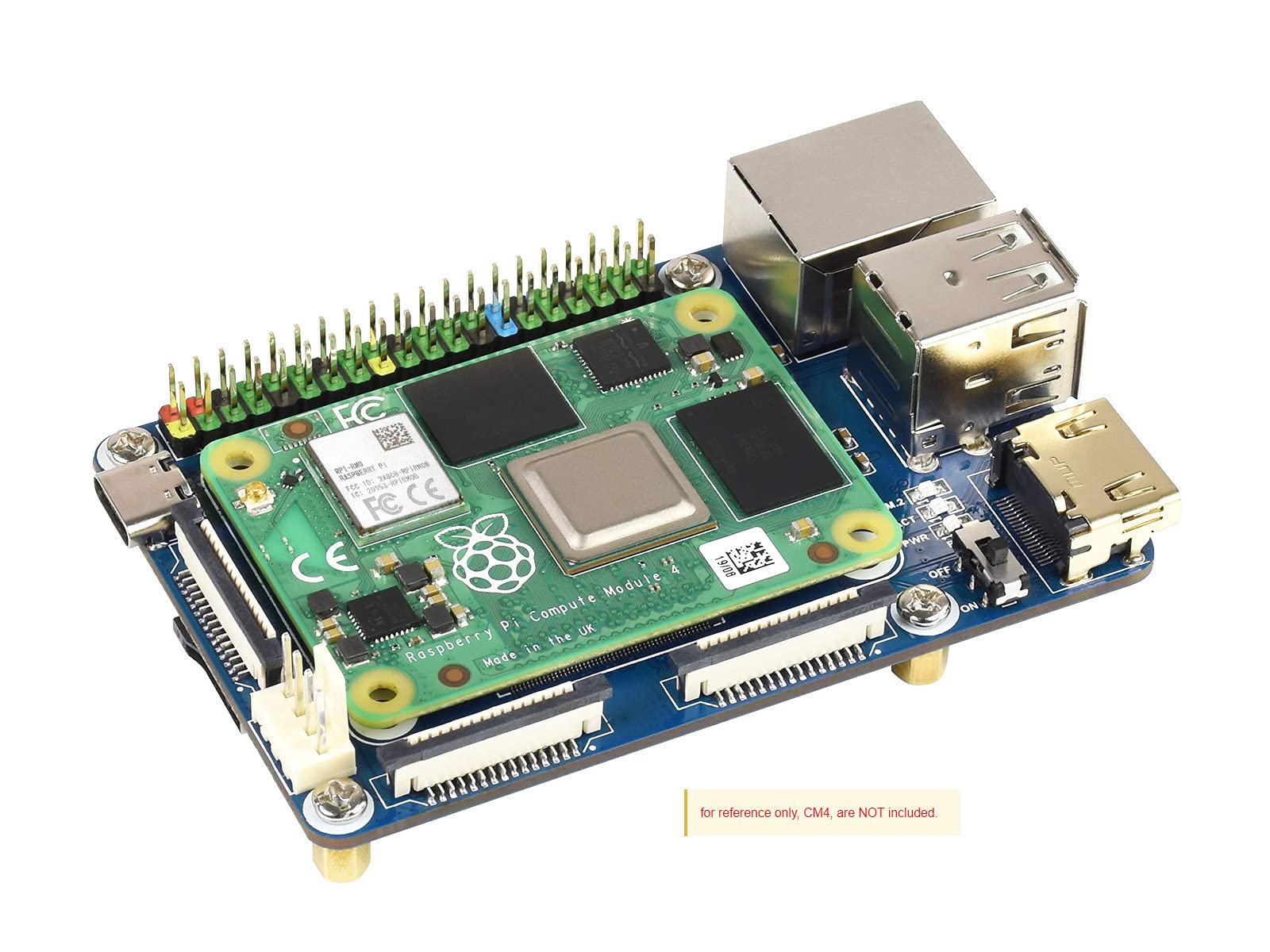

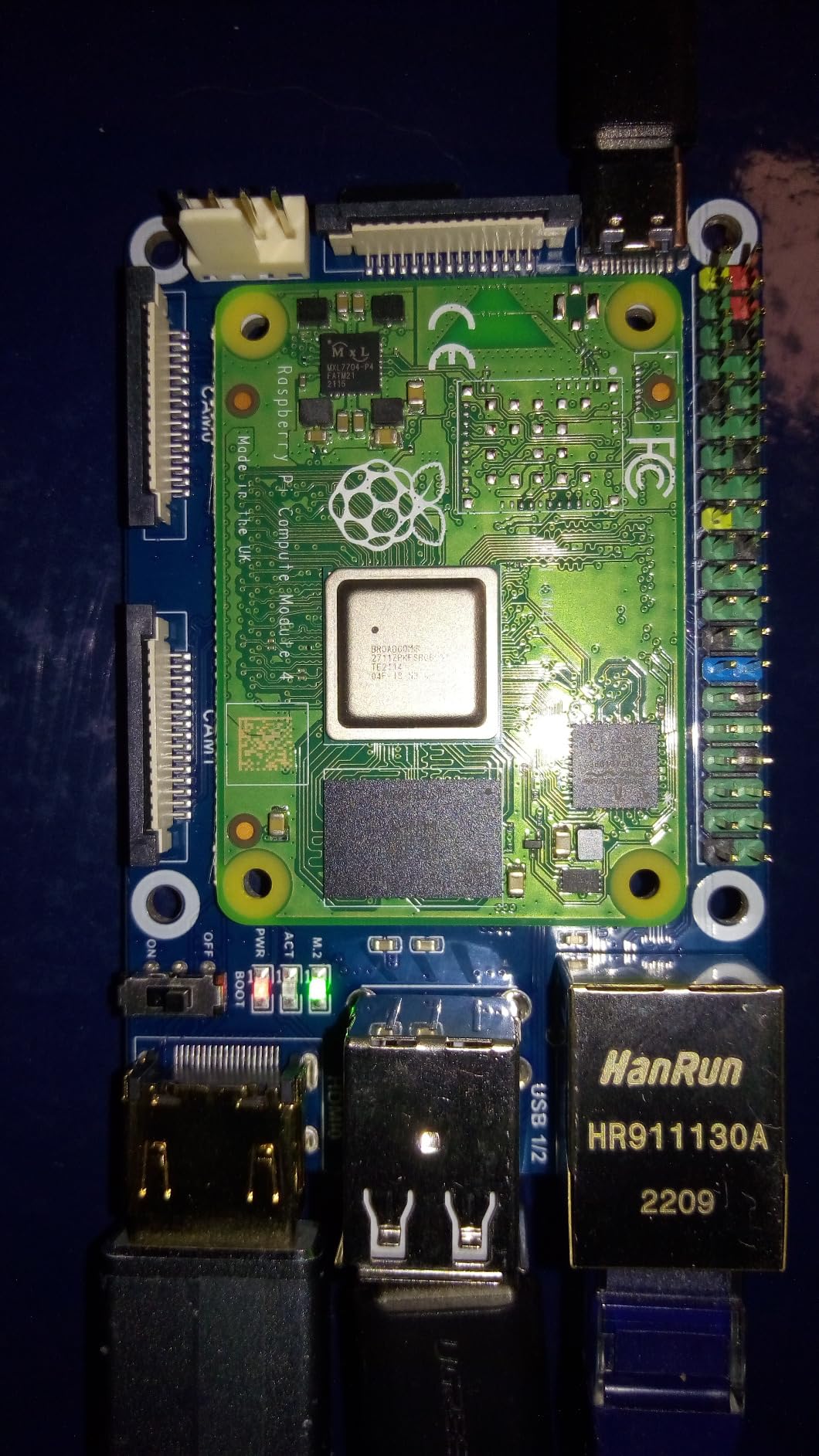

CM4 sitzt sofort fest drauf, bootet von eMMC ohne Probleme. Alle wichtigen Anschlüsse dabei trotz Mini-Format. Nutze es für eine smarte Türsteuerung im Schaltschrank. Sehr sauberes Layout.
Passt perfekt!
Verarbeitung ist Waveshare-typisch gut. HDMI, USB und GPIO funktionieren einwandfrei, auch WLAN-Version vom CM4 läuft. Kühlung sollte man bei Last einplanen, wird etwas warm. Für Endprodukte ideal kompakt.
Das Board macht was es soll und mein CM4 läuft stabil drauf. Allerdings musste ich bei Jumpern und eMMC-Flash erst im Forum suchen. Mit etwas Erfahrung kein Problem, Anfänger sollten Zeit einplanen.
