Waveshare Nano Base Board (B) Trägerplatine für Raspberry Pi Compute Module 5

Name: Waveshare Nano Base Board (B) Trägerplatine für Raspberry Pi Compute Module 5
Brand: Waveshare
SKU: MAK-RAS-484
Price: 13.44 EUR
Availability: InStock
Rating: 4.7 (3 reviews)

4.7 (3)

26,87 € 13,44 €

Waveshare Nano Base Board (B) für Raspberry Pi Compute Module 5 Lite/eMMC zum Evaluieren und Integrieren mit GPIO, Gigabit-Ethernet, HDMI 4K und PCIe – jetzt für nur 13,44 € online kaufen und sparen.

Auf Lager

- 1 +

Erhalte es in 3–5 Werktagen.

21 Personen sehen sich diesen Artikel gerade an. Heute wurden 16 Stück verkauft. Nur noch 10 Stück auf Lager.

Mehr kaufen, mehr sparen

waveshare-nano-base-board-c-f-r-raspberry-pi-compute-module-4-mit-8mp-kamera image 1

Passend dazuWaveshare Nano Base Board (C) für Raspberry Pi Compute Module 4 mit 8MP-Kamera19,00 €

Kategorien : Raspberry Pi HAT / HAT+ Series

SKU : MAK-RAS-484

Beschreibung

CM5 im Hosentaschen-Format startklar machen: Das Waveshare Nano Base Board (B) ist genau so groß wie ein Raspberry Pi Compute Module 5 und liefert sofort alle Kern-Anschlüsse für Test, Embedded-Sound-Projekte und Endprodukte.

Für welches CM5 passt das Board?

Der onboard CM5-Sockel nimmt alle Varianten des Compute Module 5 auf – Lite und eMMC. Für Lite-Module steht ein TF-Karten-Sockel bereit, eMMC-Varianten flashen Sie per USB-C im Slave-Modus über die BOOT-Taste. So entscheiden Sie frei zwischen schlanker Lite-Version und eMMC-Bestückung.

Welche Anschlüsse bekommen Sie für Projekte?

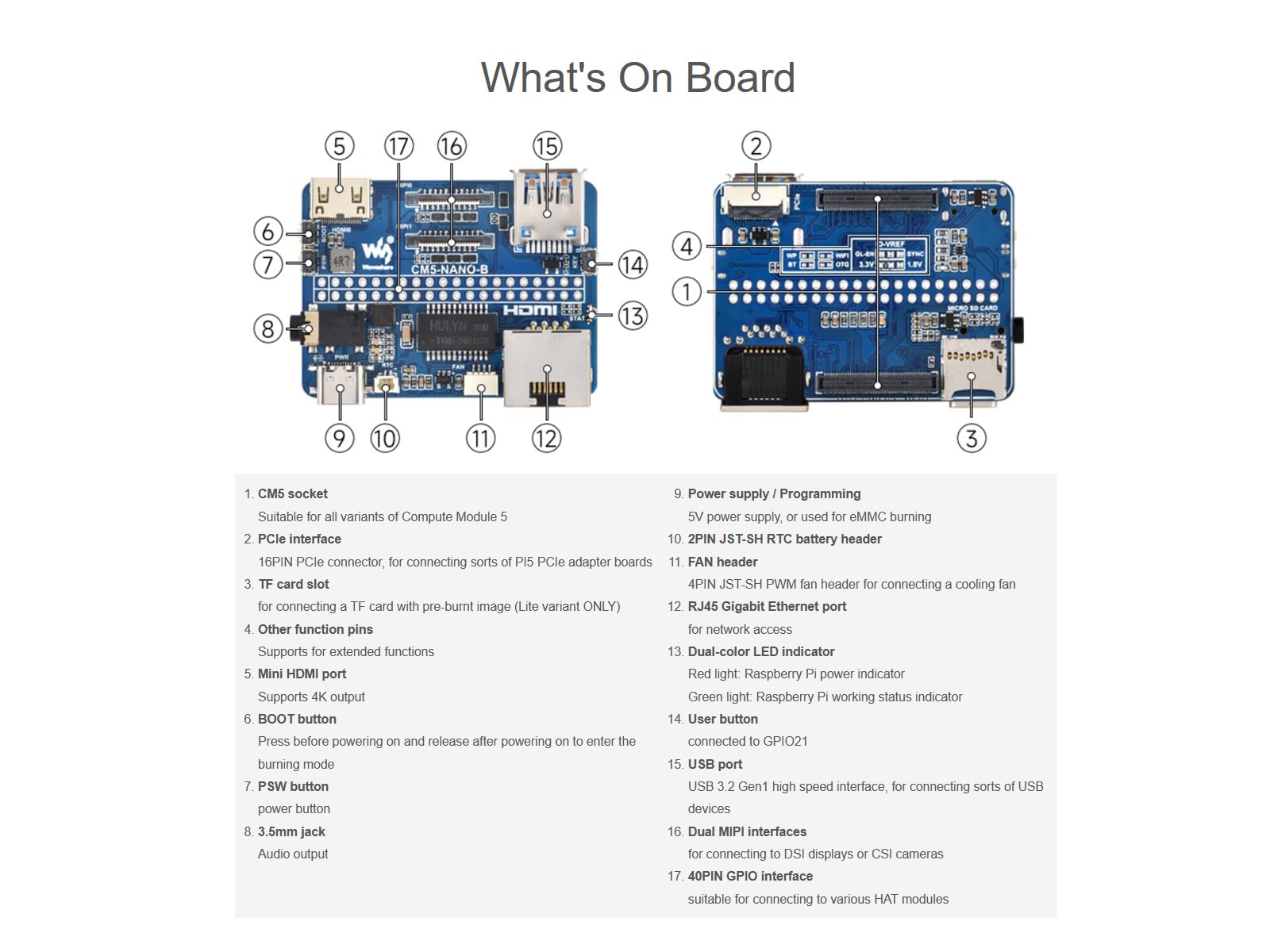

40PIN GPIO für HATs, RJ45 Gigabit-Ethernet für stabiles Netzwerk-Audio und Steuerung, 1x USB 3.2 Gen1 Type-A bis 2A für DACs, Soundkarten und Speicher, Mini-HDMI mit 4K-Ausgabe, 2x MIPI 4-Lane für DSI-Displays oder CSI-Kameras, 3,5-mm-Audioausgang für direktes Monitoring und 16PIN PCIe für Pi-5-PCIe-Erweiterungen. Damit decken Sie Steuerung, Anzeige, Netzwerk und Audio in einem Aufbau ab.

Worauf bei Strom und Flashen achten?

Nur USB-Geräte im laufenden Betrieb stecken – sonst nichts umstecken. Zum Flashen BOOT-Taste vor dem Einschalten drücken, per Type-C mit dem PC verbinden und keine weiteren Geräte anschließen. Ausreichendes Netzteil verwenden, sonst wird das Gerät beim Brennen nicht erkannt.

Merkmale

CM5-Sockel für alle Lite/eMMC-Varianten + TF-Slot – ein Board für Evaluierung und Endprodukt zum Sale-Preis von 13,44 €
Gigabit-RJ45, USB 3.2, Mini-HDMI 4K und 3,5-mm-Audio – direkt anschlussfertig für Embedded-Sound und Netzwerk ohne Zusatzkosten
16PIN PCIe + Dual-MIPI + 40PIN GPIO – maximale Erweiterbarkeit im CM5-Format mit starkem Preisvorteil gegenüber 26,87 €
USB: 1x USB 3.2 Gen1 Type-A (max. 2A), 1x USB-C Slave zum Flashen
GPIO: 40PIN GPIO Header für HAT-Module
Audio: 3,5-mm-Klinke Audioausgang
Brand: Waveshare
Netzwerk: RJ45 Gigabit-Ethernet

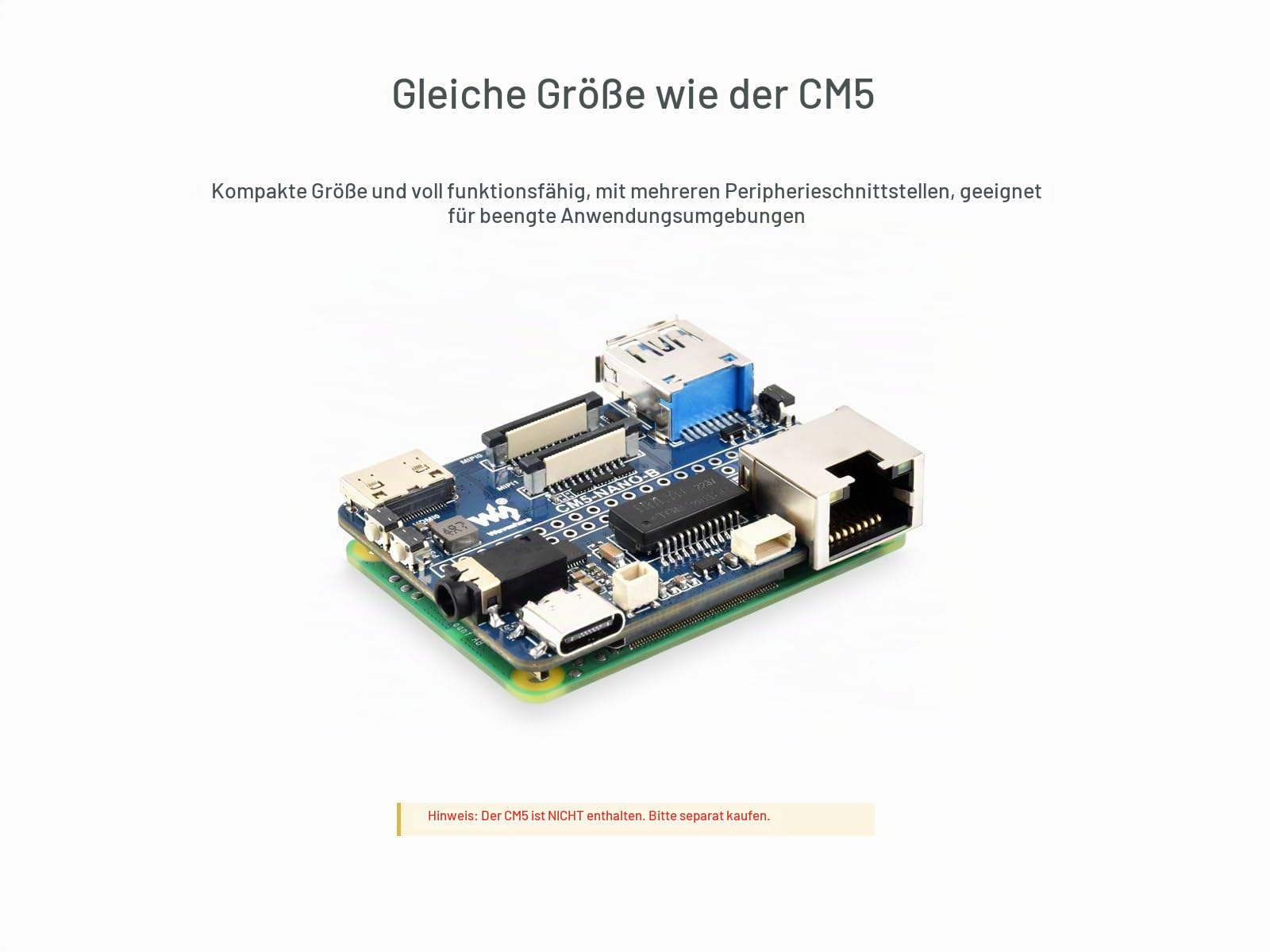

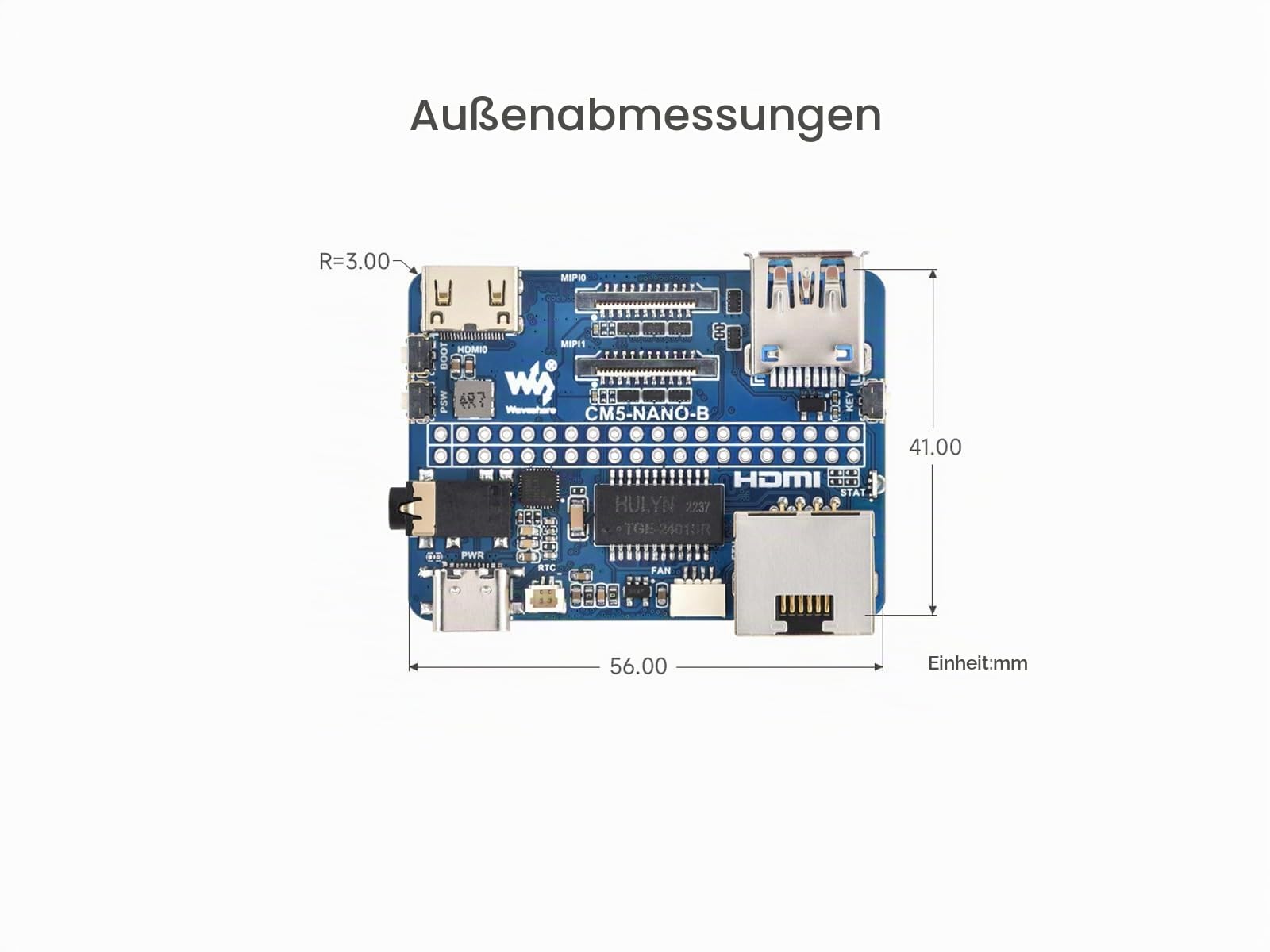

Abmessungen: Gleiche Größe wie CM5
Erweiterung: 16PIN PCIe Connector, TF-Kartensockel für Lite
Product Type: Trägerplatine / Base Board für Raspberry Pi Compute Module 5
Kompatibilität: Alle Raspberry Pi Compute Module 5 Varianten (Lite / eMMC)
Model or Series: Nano Base Board (B)
Video / Kamera / Display: 1x Mini-HDMI 4K, 2x MIPI 4-Lane (22pin 0,5mm FPC)
Verkäufer: Maker Klang Shop

Produktdetails

Maker-Audio-Nutzen: Kompaktes CM5-Fundament für Steuerzentralen, Streaming-Clients und Audio-Interfaces – Netzwerk, USB-DAC und Bedien-Display an einem Board.

Preis-Check: 13,44 € statt 26,87 € Sale + SAVE15-Coupon kombinierbar. Ideal als Zweitboard für Entwicklung und Produktintegration.

Häufig gestellte Fragen

Passt mein Compute Module 5 Lite ohne eMMC?

Ja. Für Lite-Varianten nutzen Sie den onboard TF-Kartensockel als Speicher. eMMC-Varianten flashen Sie per Type-C mit gedrückter BOOT-Taste.

Kann ich mit Coupon SAVE15 und Versandkostenfrei sparen?

Ja. Im Sale 13,44 € statt 26,87 €. Mit Code SAVE15 weitere 15% im Warenkorb. Kostenloser Versand ab 45,00 €, sonst 8,00 € Standardversand.

Kundenbewertungen

3

5.0

j**e

Verifiziert

Perfekter Start für mein CM5 Projekt

Habe das Nano Base Board B für mein Compute Module 5 Lite genommen und bin echt begeistert. CM5 rastet sauber ein, Gigabit-LAN läuft stabil und 4K über HDMI ist gestochen scharf. GPIO-Leiste ist sauber beschriftet, Stromversorgung unauffällig. Für den Preis unschlagbar zum Testen und Basteln.

4.0

z***q

Klein, praktisch, läuft

Nutze das Board zur Evaluation vor einem eigenen Carrier-Design. PCIe-Slot, USB und Ethernet funktionieren wie erwartet. Die Doku von Waveshare hat beim Einrichten sehr geholfen. Einen Punkt Abzug, weil kein Netzteil dabei ist.

5.0

t**d

Verifiziert

Top Preis-Leistung

Passt perfekt, blitzschnell eingerichtet.
