Der Waveshare OLED/LCD HAT für Raspberry Pi mit 2 Zoll IPS-Hauptscreen und 2x 0,96 Zoll OLED ist die Multi-Screen-Erweiterung für Status und Daten, jetzt für nur 14,23 EUR online kaufen.
Kategorien : OLED / AMOLED Display Series
SKU : MAK-OLE-795
Teilen:

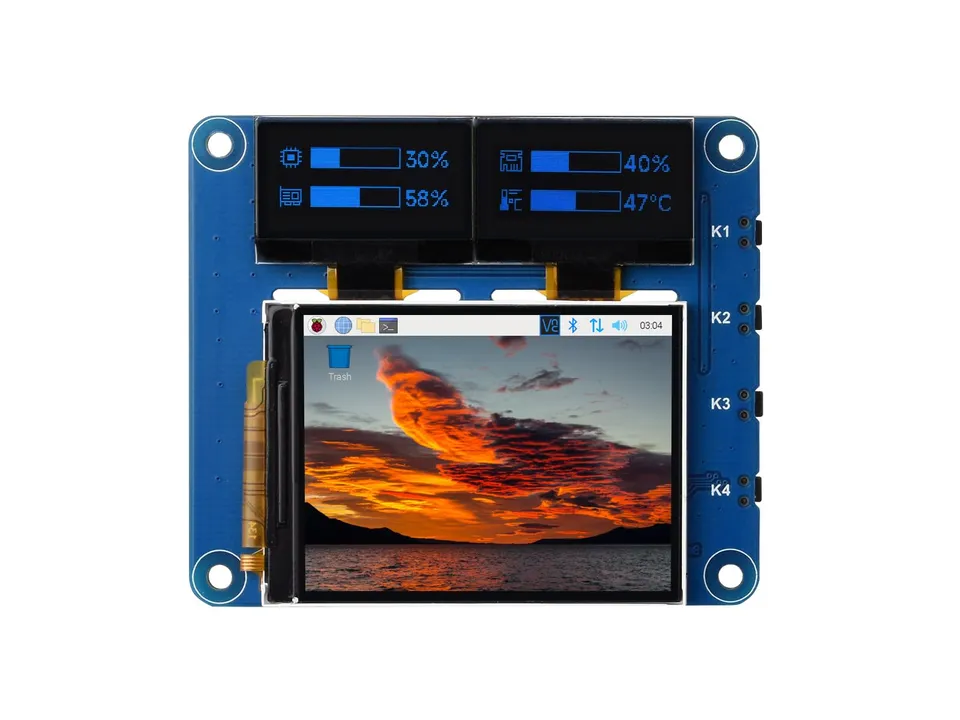

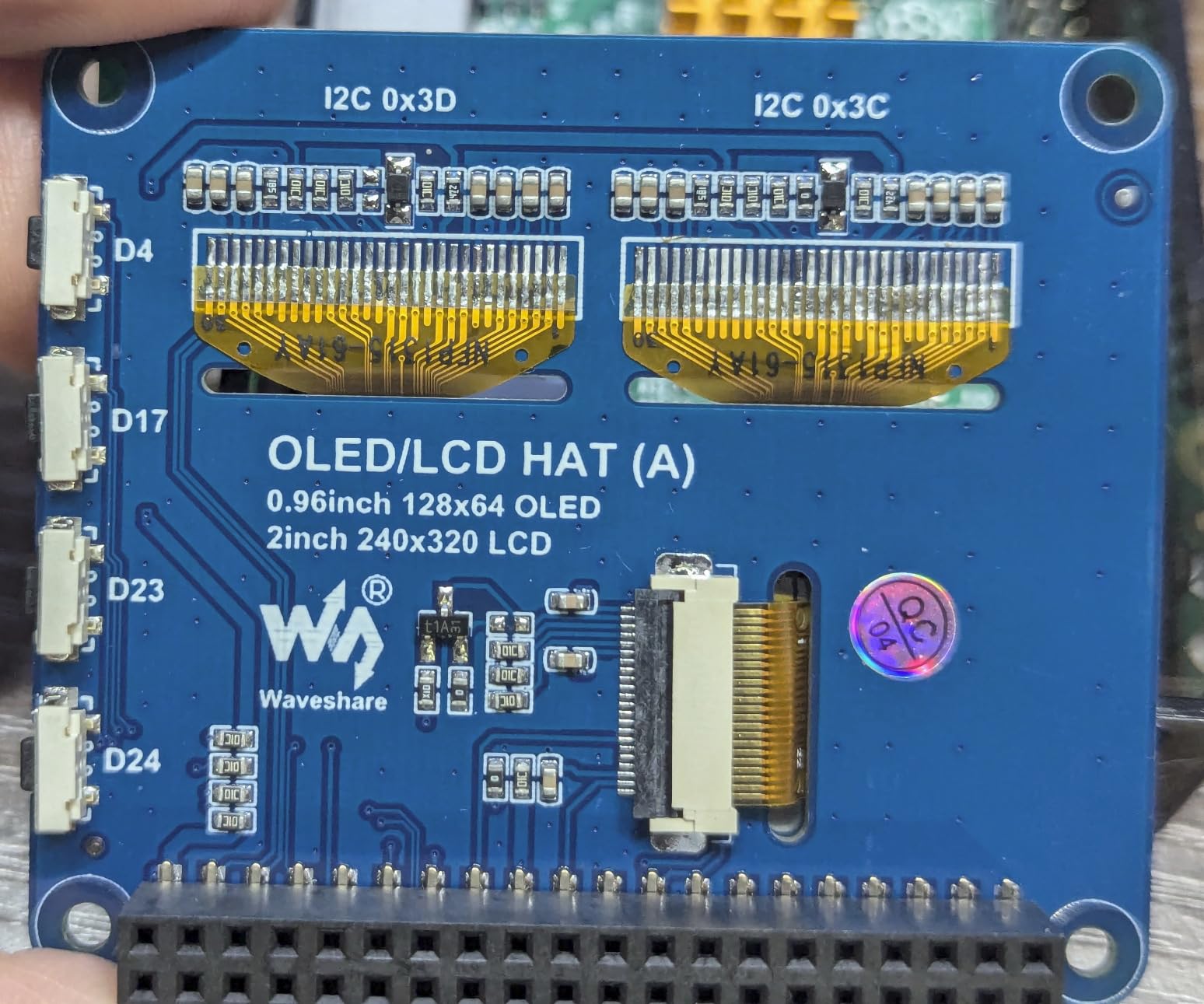

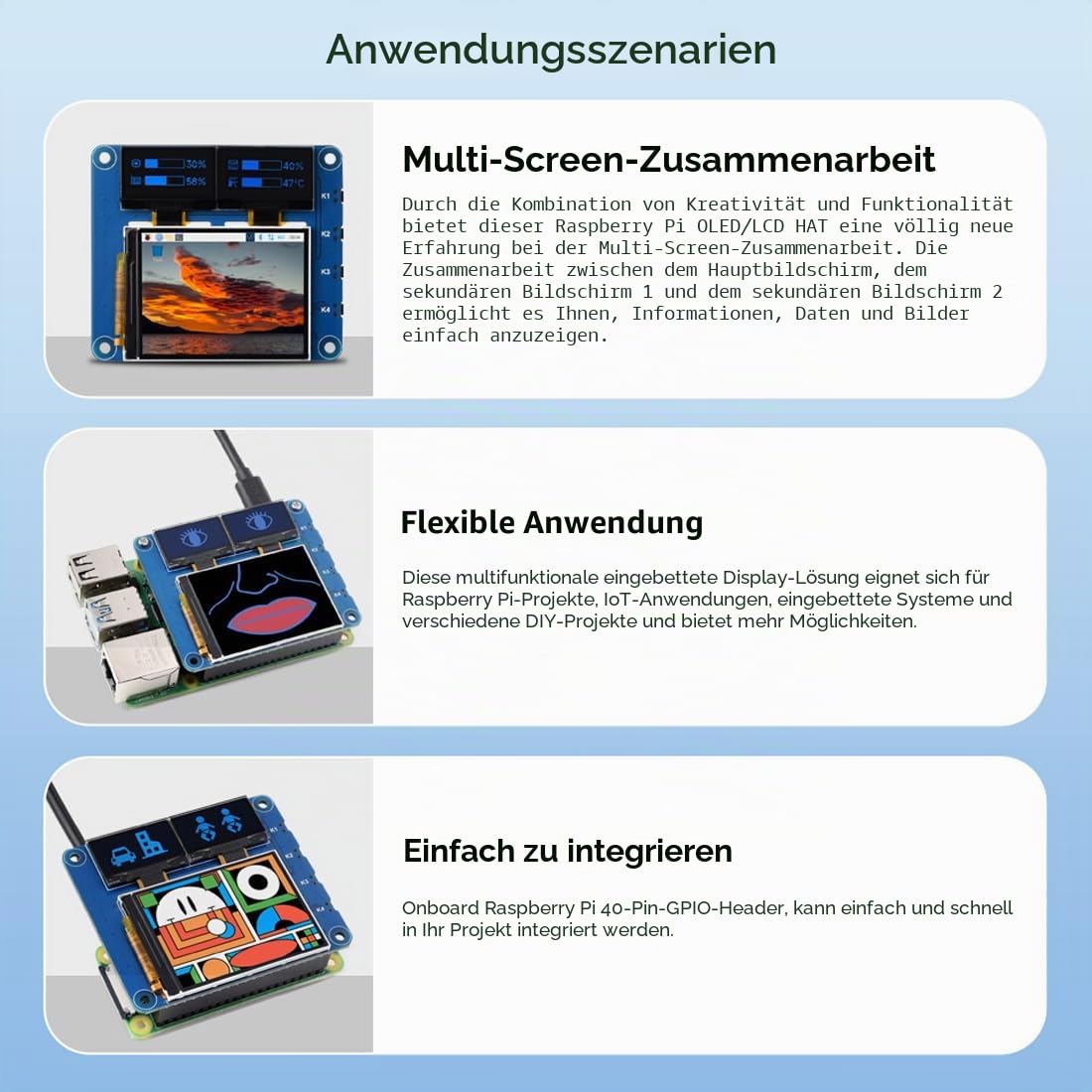

Waveshare OLED/LCD HAT für Raspberry Pi: 2 Zoll IPS-Hauptdisplay plus zwei blaue 0,96 Zoll OLED-Zweitdisplays auf einem 40-Pin-HAT. Für Multi-Screen-Dashboards, IoT-Status und Embedded-Anzeigen ohne extra Verkabelung.

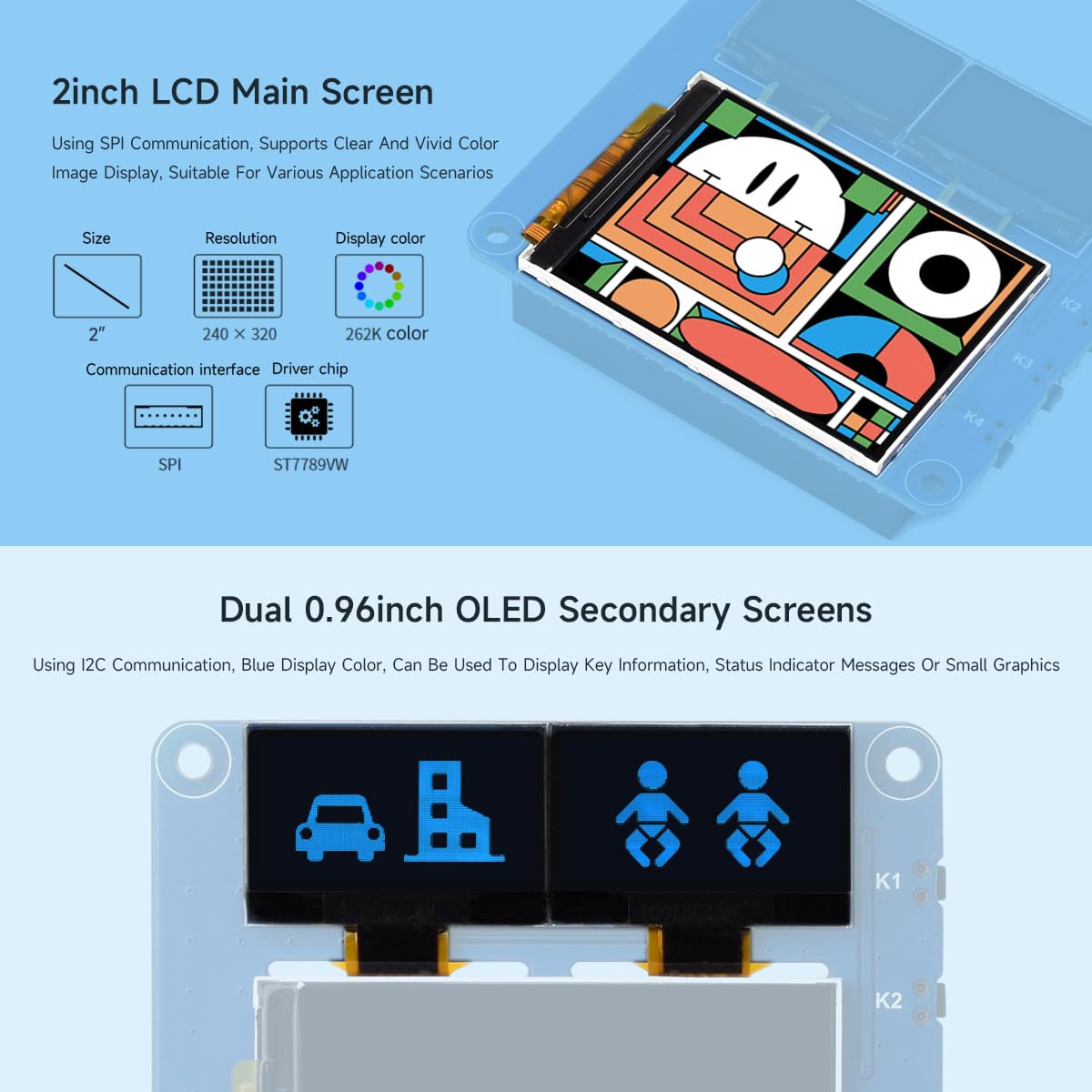

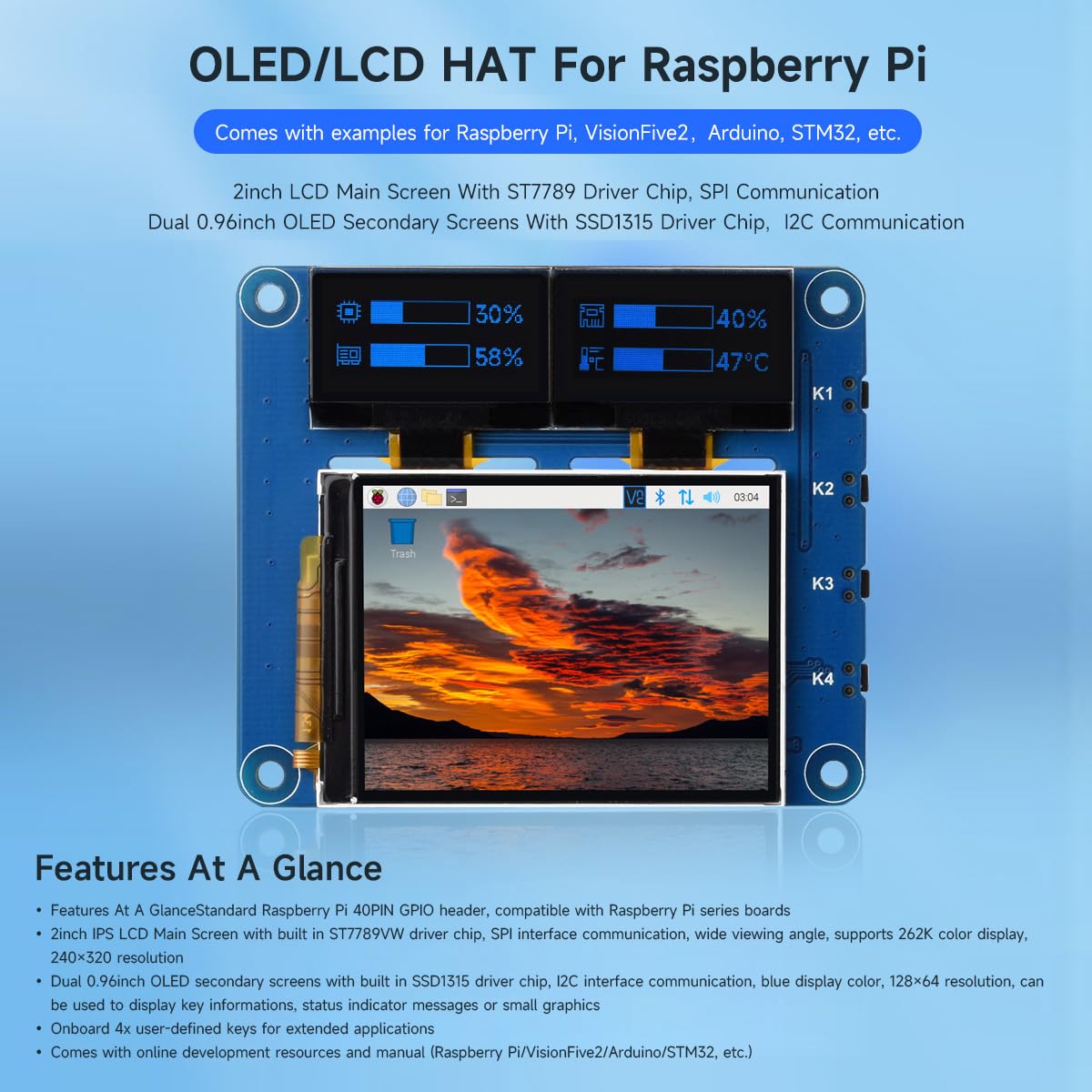

Der 2-Zoll-IPS-Hauptscreen (ST7789VW, SPI, 240 x 320, 262K Farben, weiter Blickwinkel) zeigt Bilder, Daten und UI. Die zwei 0,96-Zoll-OLEDs (SSD1315, I2C, 128 x 64, blau) laufen parallel für Key-Infos, Statusmeldungen oder Mini-Grafiken – echte Zusammenarbeit von Haupt- und Nebenscreens.
Mit Standard 40-Pin-GPIO-Header bist du kompatibel zur Raspberry-Pi-Serie, dazu 4 frei belegbare Tasten für Menüs und Steuerung. Online-Ressourcen und Handbuch für Raspberry Pi, VisionFive2 und STM32 erleichtern den Start – ideal, wenn du kompakte Anzeige + Bedienung auf einem Board suchst.
Jetzt für 14,23 EUR statt 28,46 EUR bestellen, mit SAVE15 weitere 15% sparen. Für versandkostenfreie Lieferung ab 45,00 EUR einfach mit Sensor oder Pi-Zubehör kombinieren.
2 Zoll IPS 240x320 + 2x 0,96 Zoll OLED 128x64 blau: Haupt-UI und Status gleichzeitig anzeigen

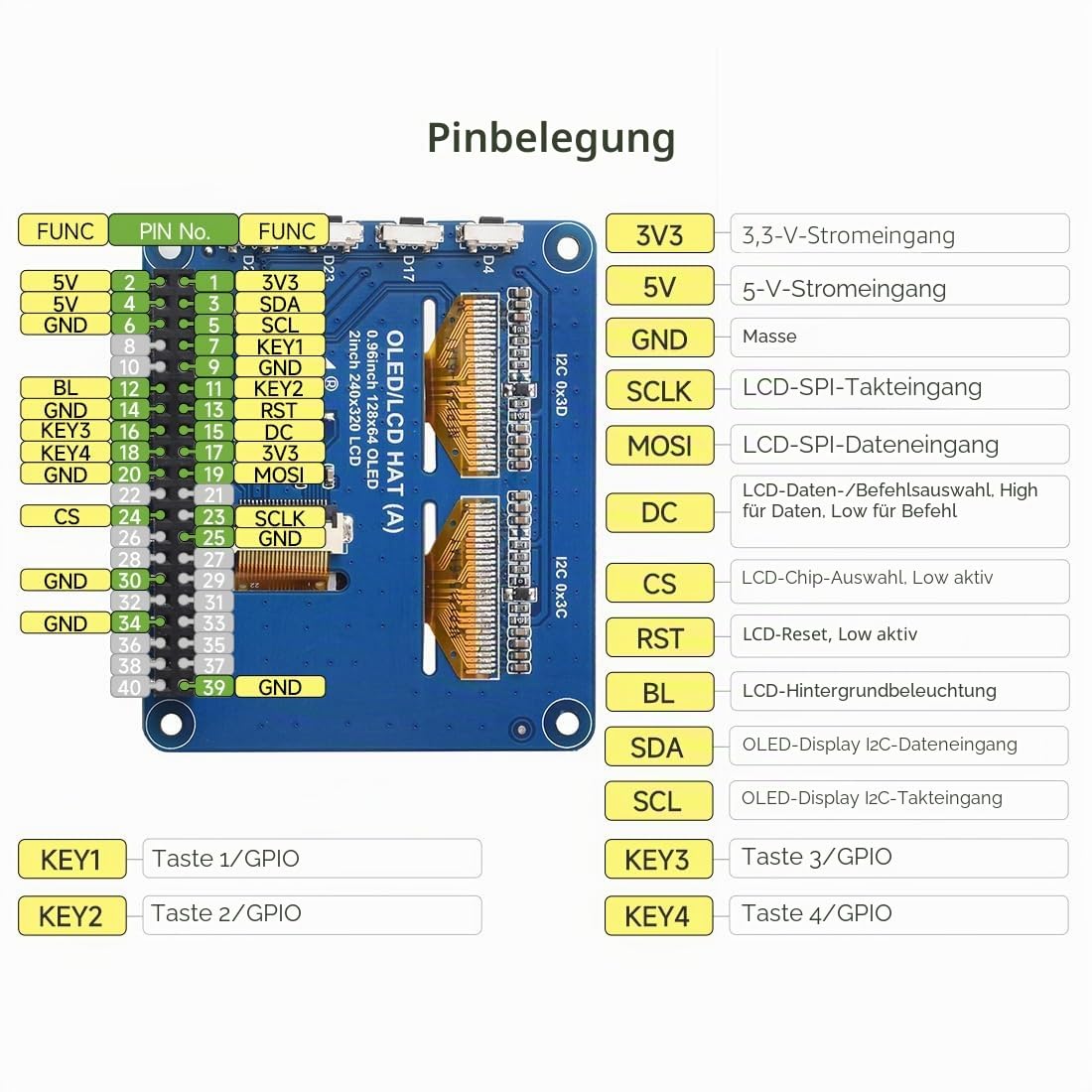

40-Pin GPIO für Raspberry-Pi-Serie + 4 User-Tasten: direkt aufstecken und bedienen
SPI + I2C Multi-Screen-Lösung für IoT und Embedded: jetzt nur 14,23 EUR im Sale

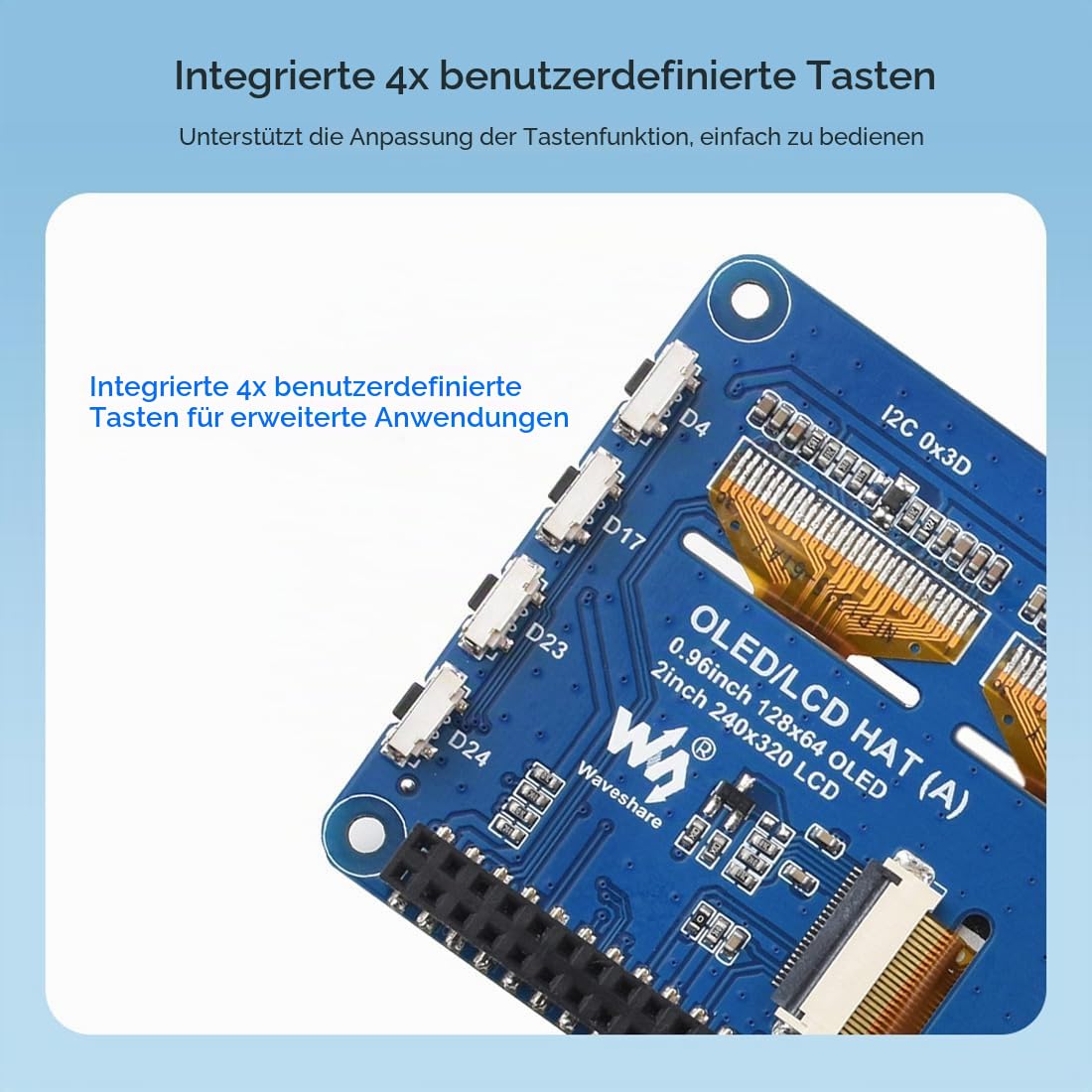

Bedienung: 4x benutzerdefinierte Tasten
Produkttyp: Display-HAT für Raspberry Pi
Hauptdisplay: 2 Zoll IPS LCD, ST7789VW, SPI, 240 x 320, 262K Farben
Zweitdisplays: 2x 0,96 Zoll OLED blau, SSD1315, I2C, 128 x 64
Modell / Serie: OLED/LCD HAT
Kompatibilität: Raspberry Pi Serie über 40-PIN GPIO, Ressourcen für Pi / VisionFive2 / STM32
Verkäufer: Maker Klang Shop
3 Screens, 1 HAT, 1 Preis: IPS für Grafiken, OLEDs für Pegel, IP oder Status. Nur 14,23 EUR statt 28,46 EUR + 15% mit SAVE15. Perfekt für Embedded-Sound-Monitoring.
Ja. Das IPS-Display läuft über SPI, die beiden OLEDs über I2C – so kannst du Hauptbild und zwei Statusanzeigen parallel ansteuern.
Ja. Online-Entwicklungsressourcen und Handbuch für Raspberry Pi, VisionFive2 und STM32 erhältst du über den Kundenservice – ideal für schnellen Start.
Draufgesteckt, Demo gestartet, läuft.

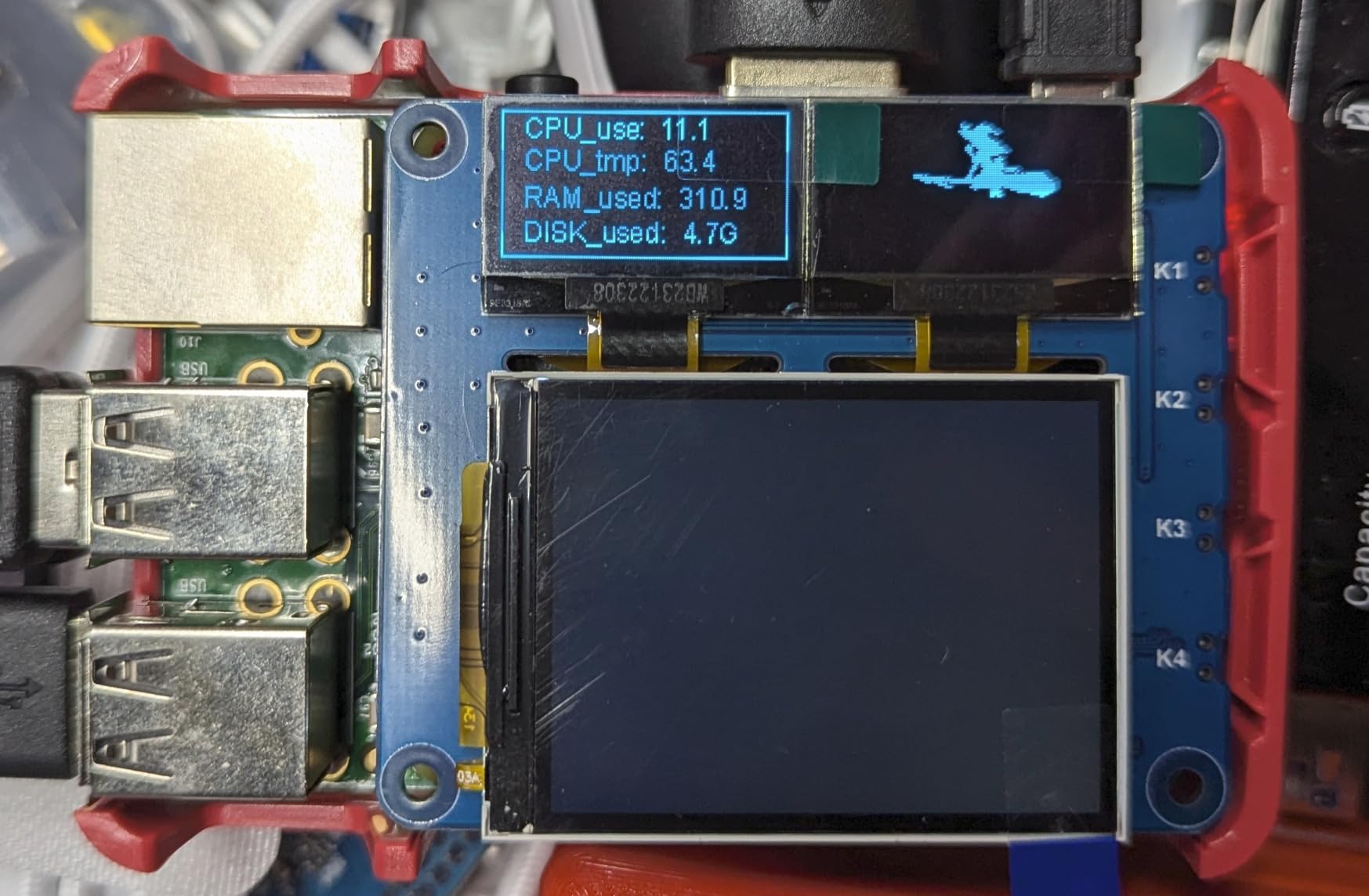

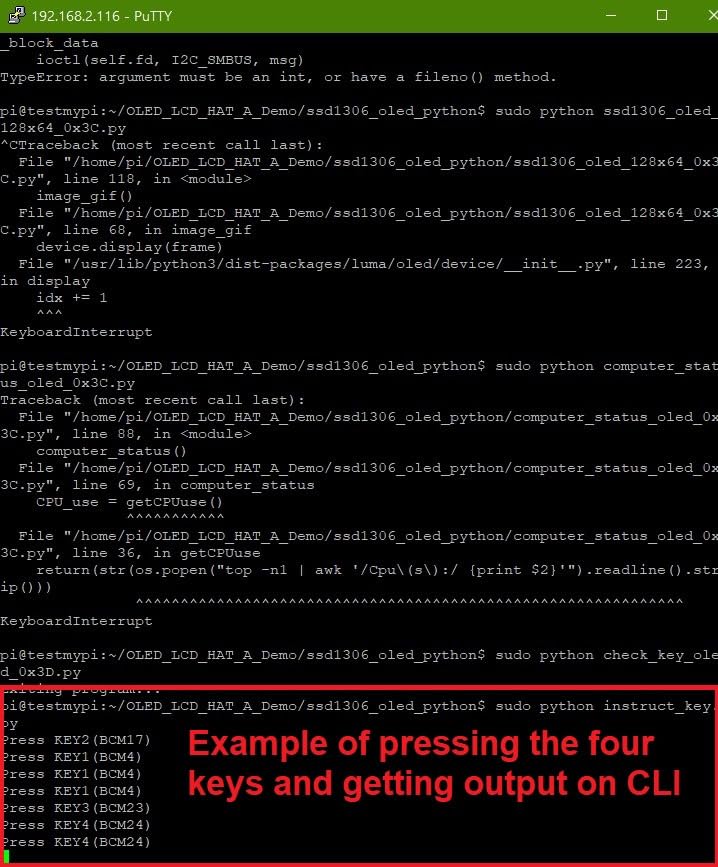

Nutze den HAT auf einem Pi 4 für CPU-Temperatur und IP auf den kleinen OLEDs und Grafen auf dem 2 Zoll IPS. Die Waveshare-Demos auf GitHub liefen nach Install der Bibliotheken sofort.

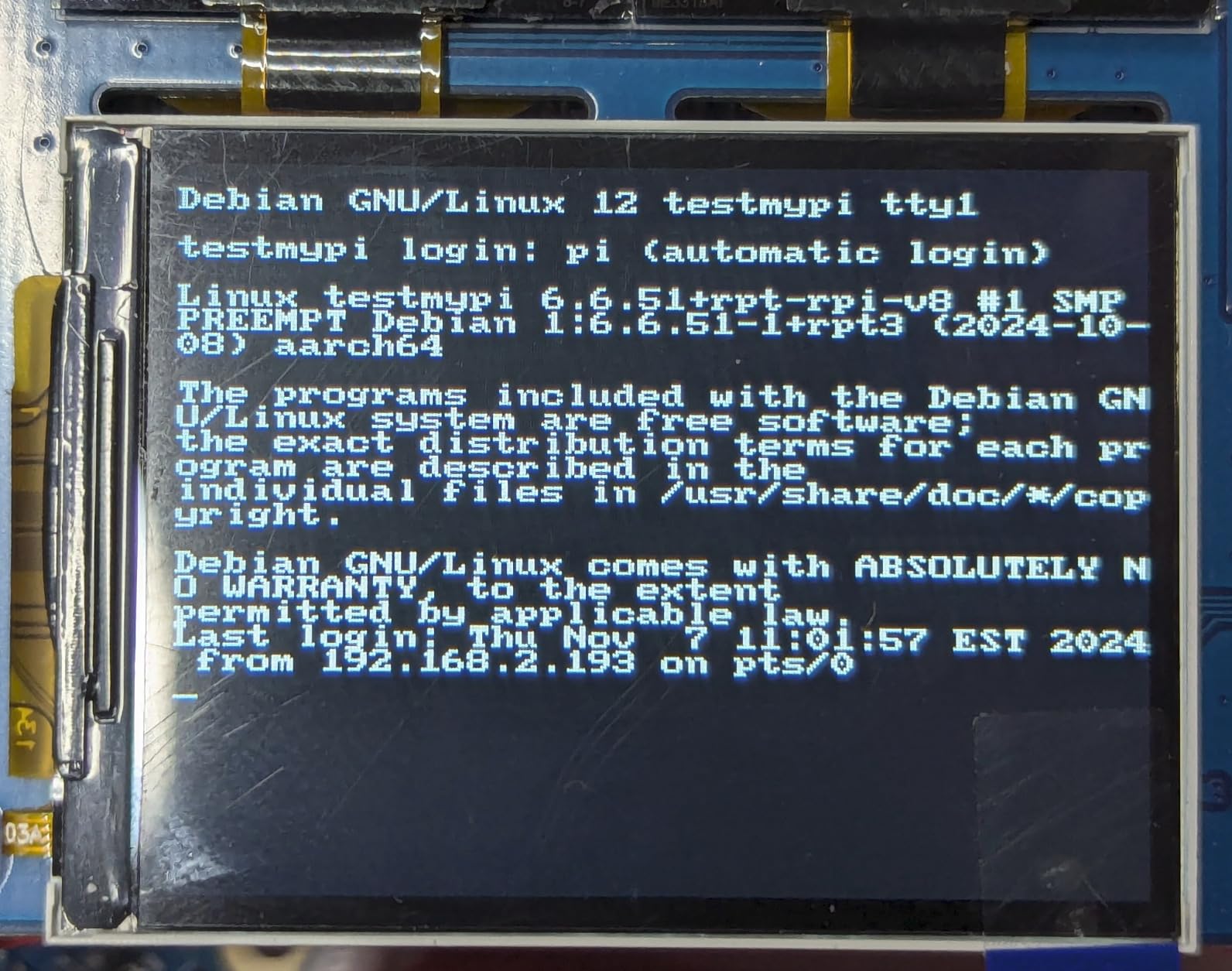

Ich habe den OLED/LCD HAT auf meinem Pi-hole Pi Zero 2 W. Das 2 Zoll IPS zeigt richtig schöne farbige Systeminfos, die zwei 0,96 Zoll OLEDs nutze ich für Uhrzeit und Netzwerkstatus. SPI läuft stabil, keine Flackerei. Verarbeitung wirkt sauber gelötet, sitzt fest auf der GPIO-Leiste. Für 14 Euro ein No-Brainer für jeden Pi-Bastler.
Bin 19 und habe das Teil für mein Jugend-forscht-Projekt genommen. Python-Beispiele sind easy anzupassen, Fonts und Bilder gehen problemlos. Die kleinen OLEDs sind mega hell und scharf, das große IPS hat tolle Farben. Läuft bei mir auf Pi 3B+ ohne Ruckeln.
Die Kombination aus IPS-Hauptscreen plus zwei OLEDs ist super praktisch, spart extra Verkabelung. Auf meinem Pi 5 musste ich SPI erst in raspi-config aktivieren, danach lief alles. Ein Punkt Abzug, weil das IPS bei schrägem Blick etwas spiegelt. Sonst top.
Hardware ist gut, aber als Anfänger habe ich eine Weile gebraucht bis die Python-Abhängigkeiten wie PIL und spidev sauber liefen. Die Wiki-Anleitung ist auf Englisch und etwas verstreut. Wenn es läuft, dann läuft es gut. Für Profis 5 Sterne, für Einsteiger 3.
Ich nutze den HAT zur Anzeige von Stromverbrauch und Solarertrag. Die OLEDs sind auch bei Tageslicht gut lesbar, Refresh ist schnell genug für Live-Werte. Stromverbrauch am Pi kaum höher. Bin sehr zufrieden.
Ich bin 54 und messe viel mit dem Pi im Keller. Der HAT zeigt mir IP, Ping und Sensordaten ohne extra Monitor. Montage war simpel, HAT aufstecken, Skript in Autostart, fertig. Die mitgelieferten Beispielcodes musste ich nur leicht für meine Schriftgröße anpassen.
Habe Börsenkurse und Uhr auf die OLEDs gelegt und Logo aufs IPS, sieht mega aus auf dem Schreibtisch. Keine Pixelfehler, Taster auf dem Board lassen sich auch noch nutzen. Würde ich sofort wieder kaufen, auch als Geschenk für Maker-Freunde.
Auf meinem alten Pi Zero W ohne 2 kommt das 2 Zoll IPS bei Vollbild-Updates ins Stottern und die Python-Demo frisst viel CPU. Die OLEDs laufen flüssig, aber das große Display ruckelt bei Animationen. Mit Pi 4 sicher besser, am schwachen Zero nur für statische Anzeigen brauchbar.
