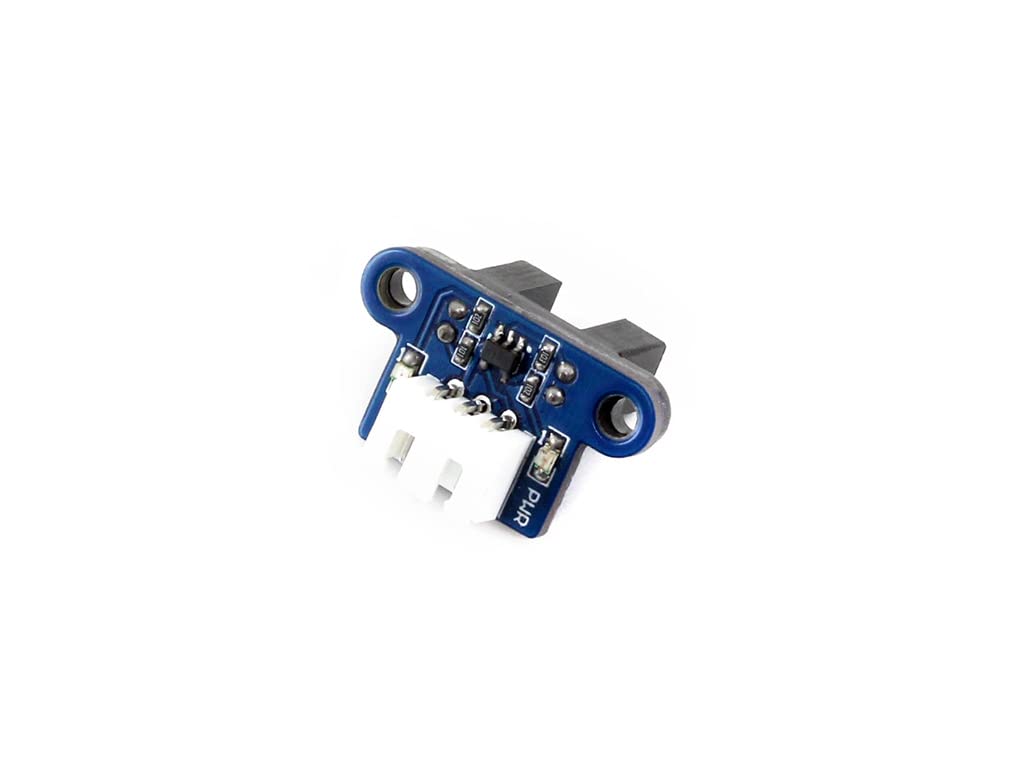

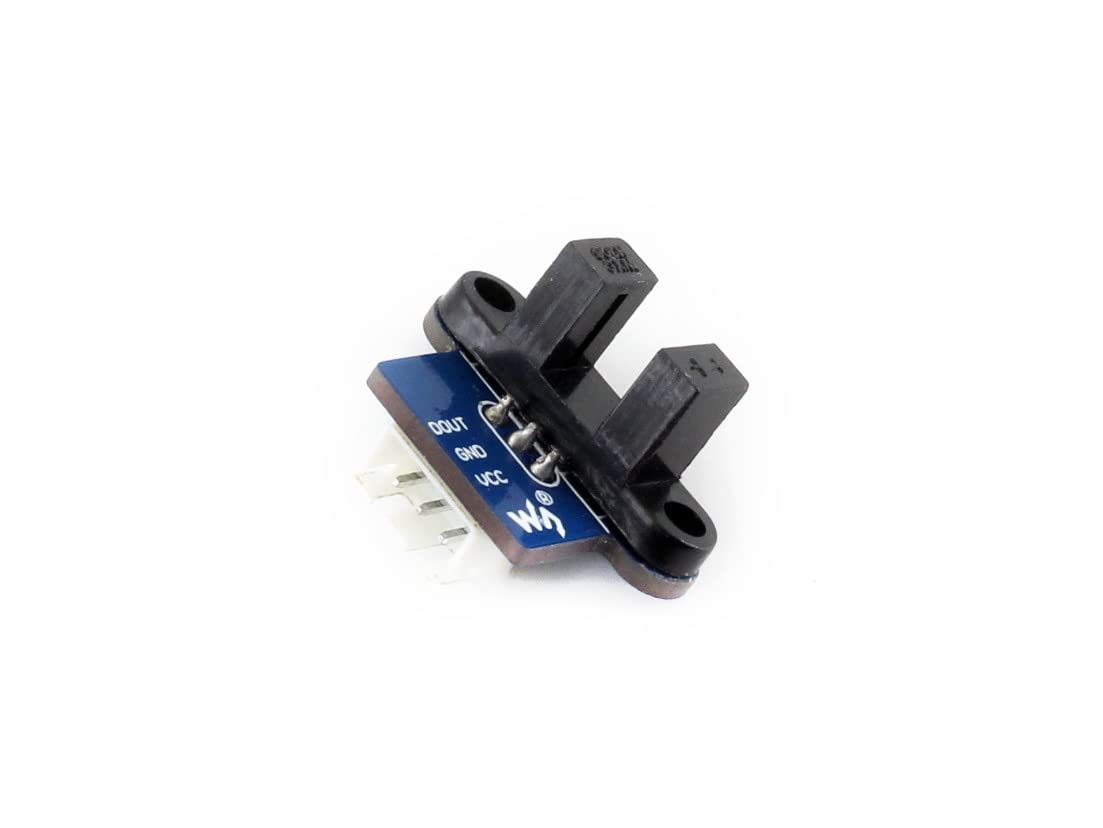

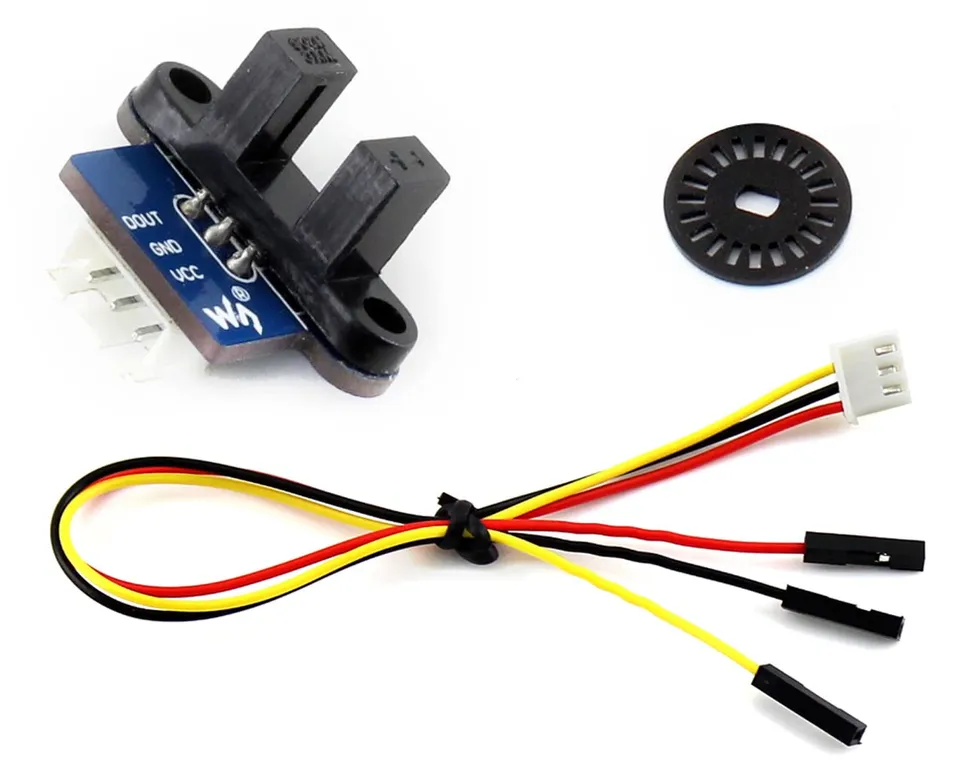

Waveshare Photo Interrupter Sensor für Drehzahlmessung und Impulszähler

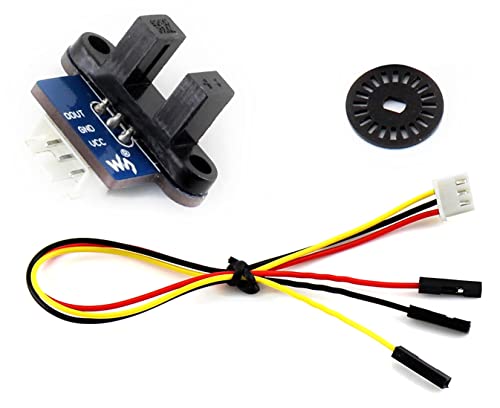

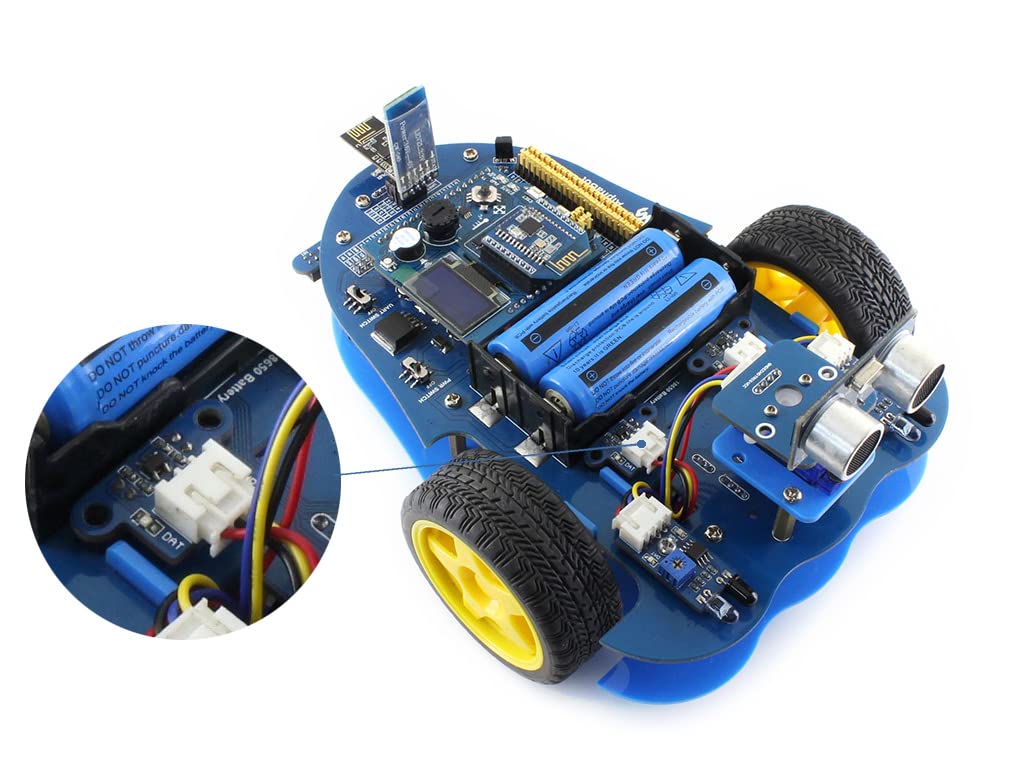

Den Photo Interrupter an einen DC-Motor mit Lochscheibe gebaut und Impulse mit Arduino gezählt. Signal ist sauber, mit Poti lässt sich die Empfindlichkeit gut einstellen. Auch bei Tageslicht keine Fehlauslösung. Für mein Smart-Car genau richtig.

Solides Modul, digitale Ausgabe direkt nutzbar.

Wir nutzen zwei Sensoren im Schul-AG für Linienfolger mit Geschwindigkeitsregelung. Anschluss mit VCC, GND und D0 ist selbsterklärend für die Kids. Zählt auch bei schnellem Motor zuverlässig. Für 10 Euro eine tolle Lernhilfe, wir bestellen nach.

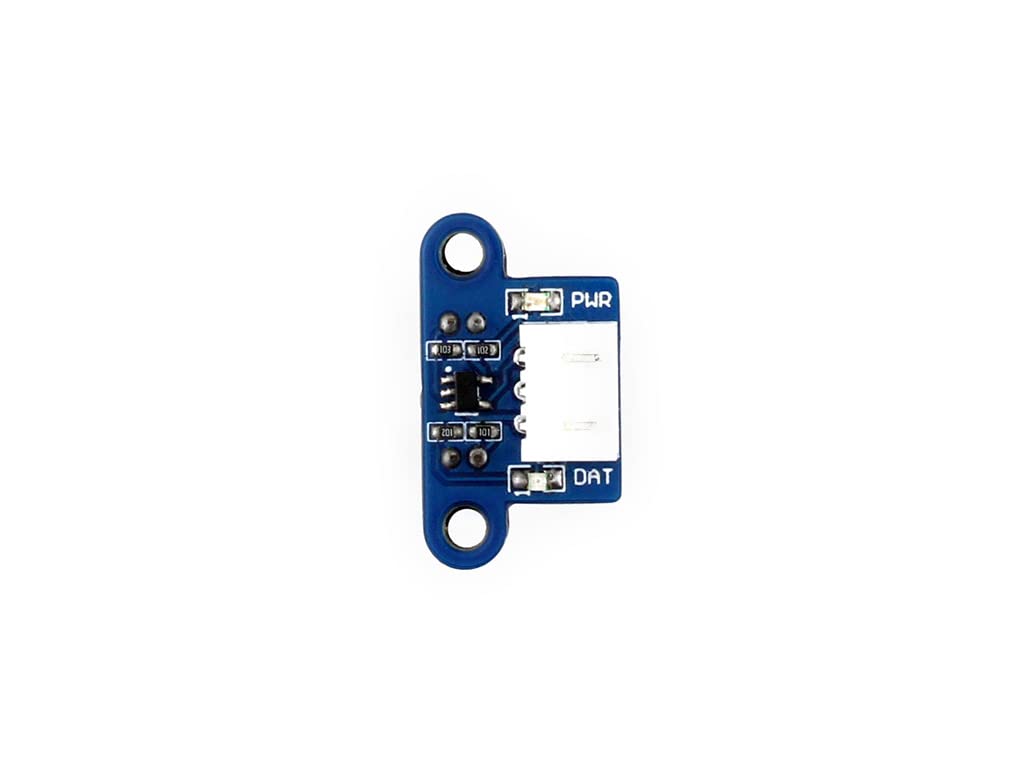

Habe damit einen Durchfluss-ähnlichen Zähler mit Schlitzscheibe realisiert. Das LM393-Modul gibt ein sauberes Rechtecksignal, das mein ESP32 per Interrupt zählt. LED zeigt Schaltzustand an, praktisch beim Justieren. Montagebohrungen sind hilfreich.

Grundsätzlich zählt der Sensor gut, man muss die Gabel aber exakt über die Scheibe positionieren. Ein Millimeter daneben und es kommen keine Impulse. Wenn man das weiß und sauber montiert, läuft es stabil. Etwas Fummelei am Anfang.

Ich nutze den Sensor als präzisen Lichtschranken-Endschalter an der Z-Achse. Wiederholgenauigkeit ist deutlich besser als mechanisch. Ansprechen ohne Prellen, direkt 3,3V-kompatibel. Sehr zufrieden, habe gleich drei verbaut.

An sich gute Idee, aber an meinem Getriebemotor mit kleiner Scheibe prellt die Ausgabe bei langsamer Drehzahl und zählt doppelt. Trotz Abschirmung und stabilem Netzteil. Mit Software-Entprellung ging es dann halbwegs. Für einfache Anwendungen okay, für präzise Messung bei mir nur zwei Sterne.

Mit meinem 12-jährigen Enkel einen Ventilator-Drehzahlmesser gebaut. Der Sensor war leicht anzuschließen, das Poti zum Einstellen hat er schnell verstanden. Auf dem OLED sehen wir jetzt live die Umdrehungen. Schönes gemeinsames Erfolgserlebnis.

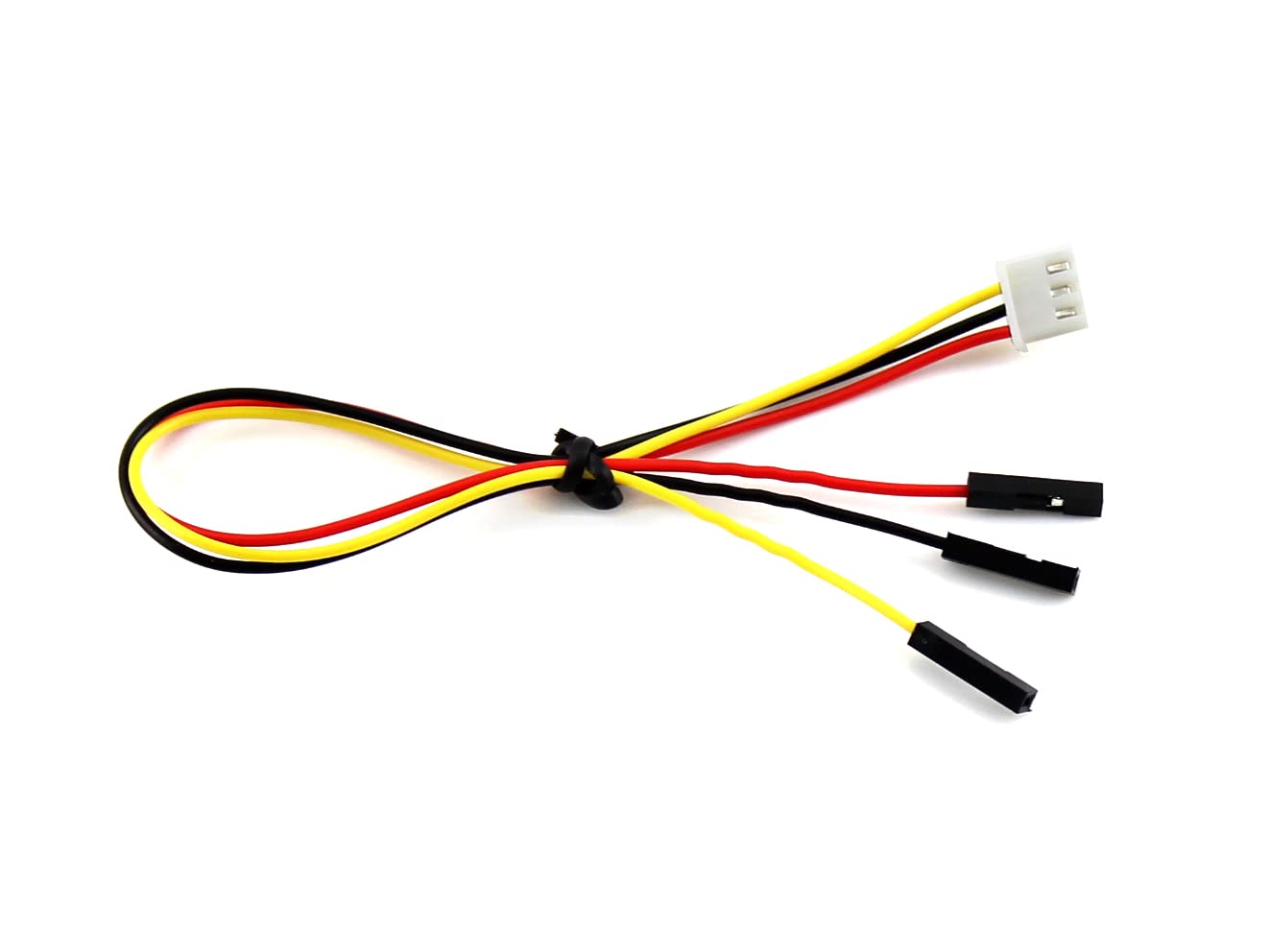

Bestellung im Maker Klang Shop kam nach zwei Tagen. Der Sensor war gut verpackt und funktioniert am Raspberry Pi Pico mit MicroPython. Ich messe die Drehzahl meiner Lüftung und logge sie. Klare Kaufempfehlung für Maker-Projekte, Abzug nur wegen kurzer Anschlusskabel.
