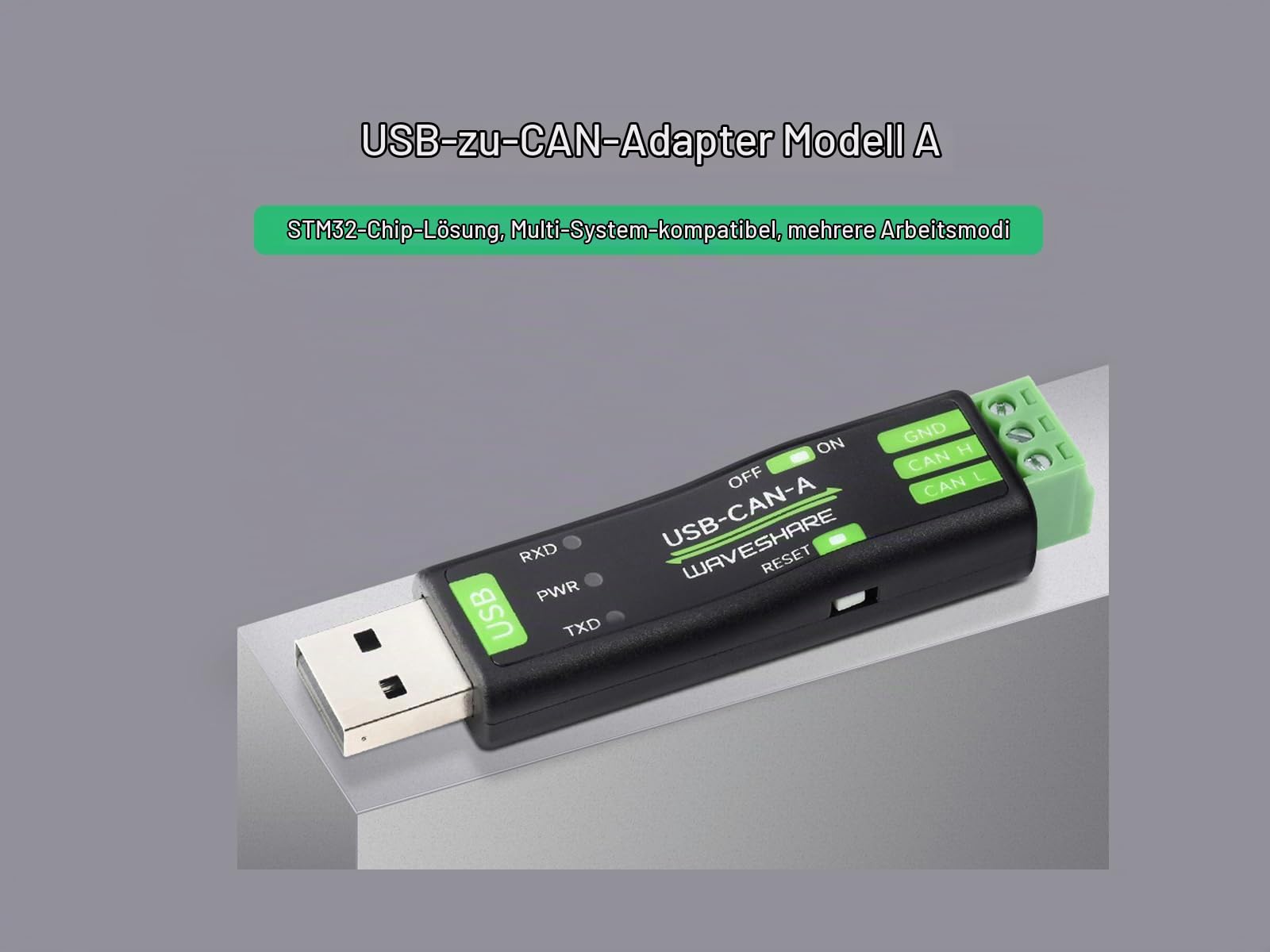

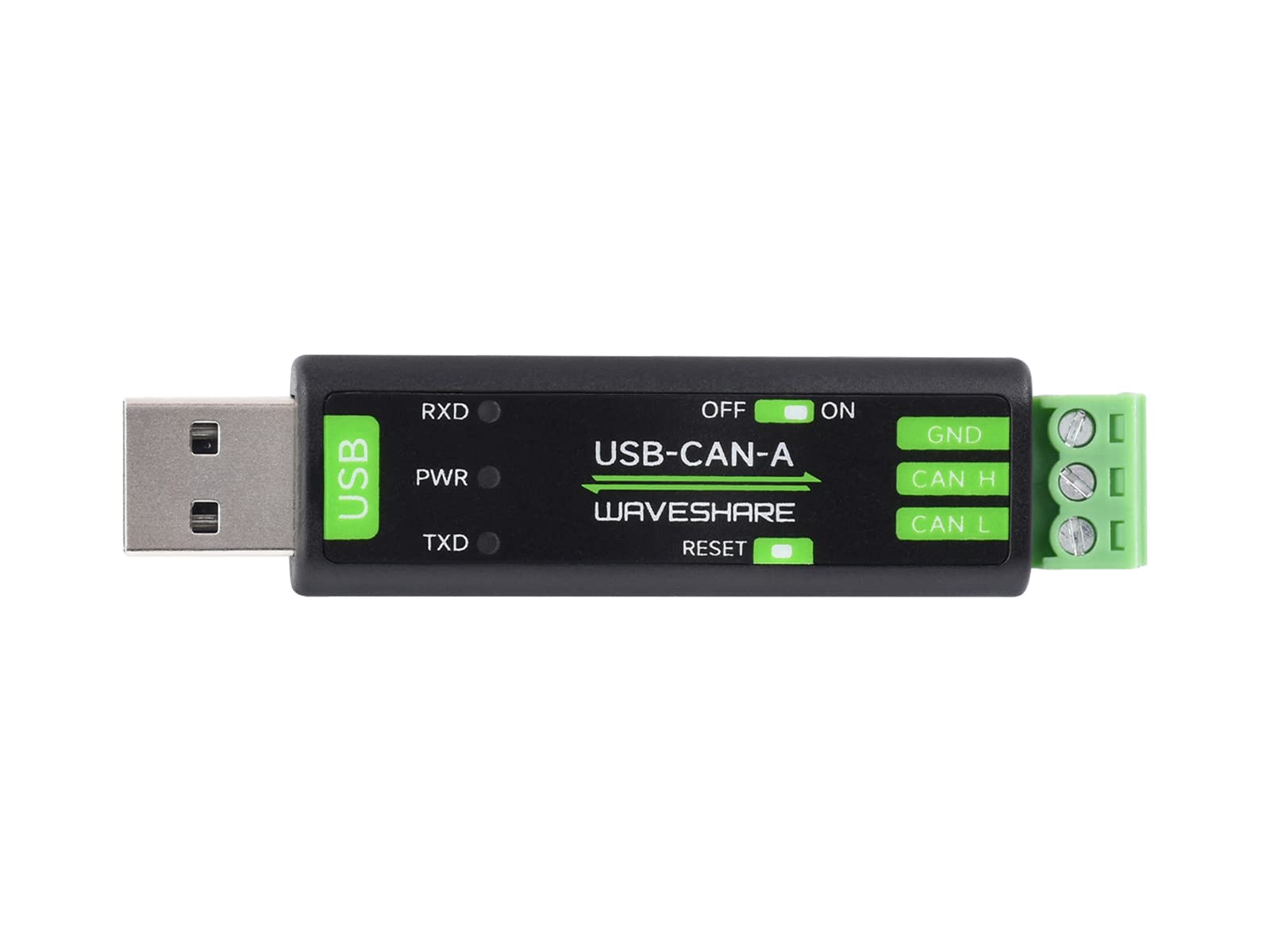

Waveshare USB zu CAN Adapter Analysator auf STM32F103 Basis – das Werkzeug zur CAN-Bus Analyse, Datenerfassung und Steuerung per USB am PC. Ideal für Kfz, Industrie und Raspberry Pi / Jetson Nano Entwicklung zum kleinen Preis.
CAN-Funktionen: Baudraten, Modi und Sendearten

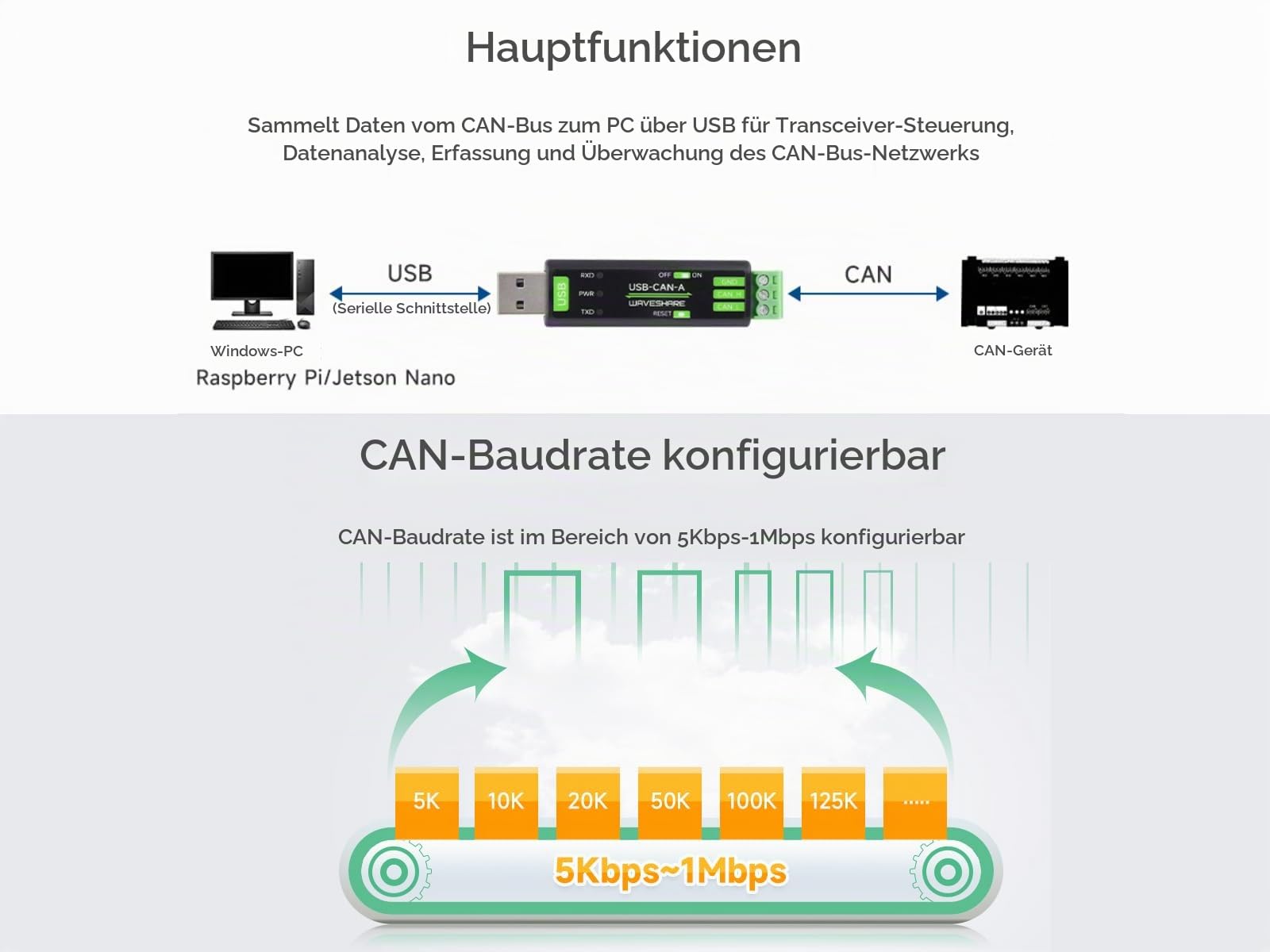

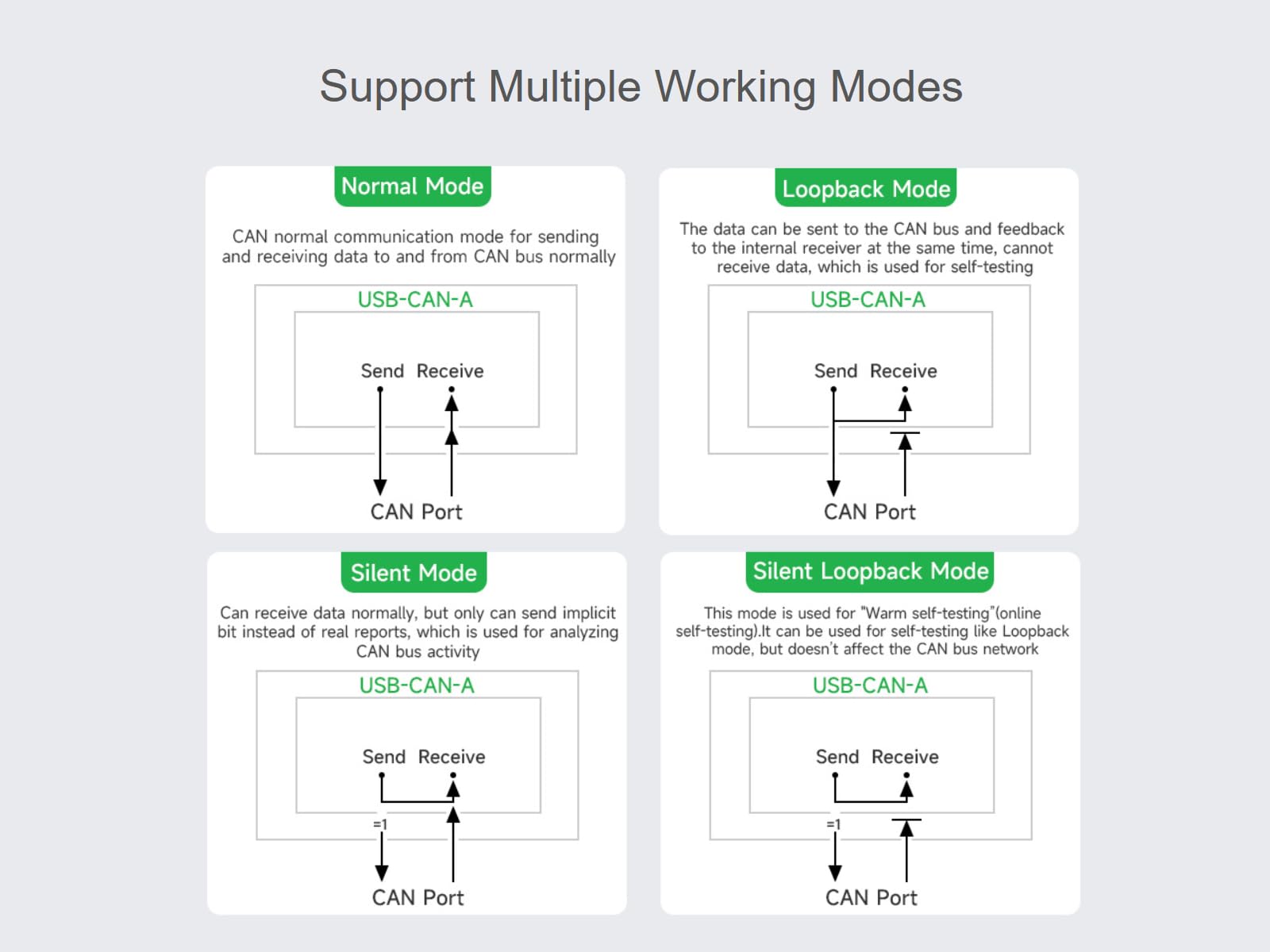

Unterstützt CAN2.0A Standard-Frame und CAN2.0B Extended-Frame mit konfigurierbarer CAN-Baudrate von 5Kbps bis 1Mbps. Vier Arbeitsmodi: Normal, Loopback, Silent und Silent-Loopback. Senden als Einzelframe, Multiframe, manuell, zeitgesteuert und zyklisch; Empfang filterbar nach ID oder mit automatischer Antwort. Daten mit Zeitstempel sequenziell anzeigen und als TXT oder Excel speichern, plus CAN-Bus Status-Check.
Kompatibilität und Entwicklung

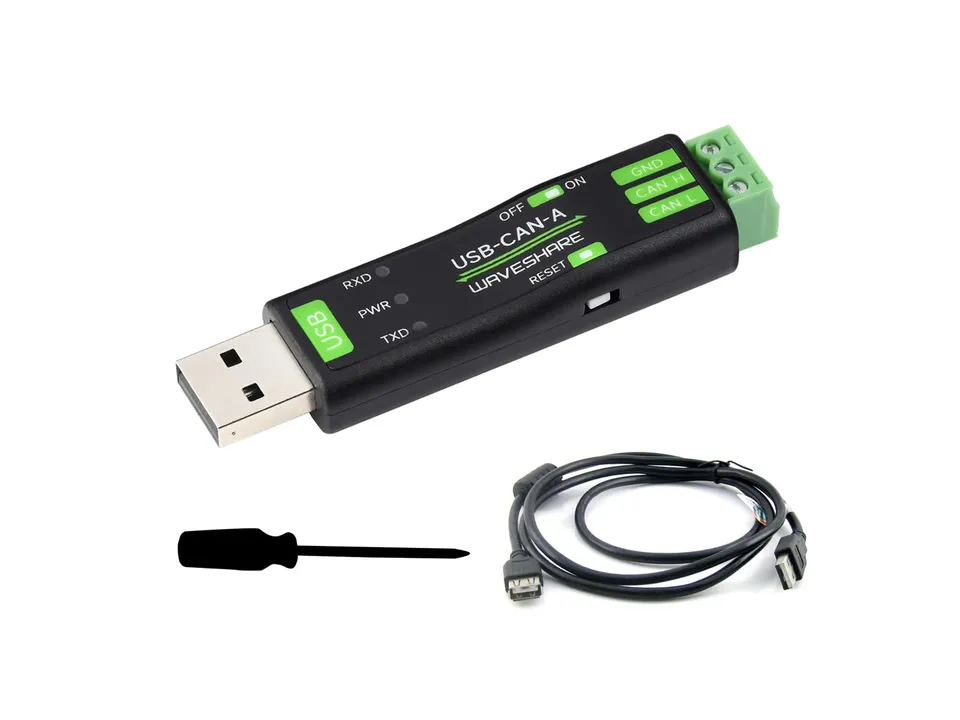

USB-virtueller COM-Port mit 9600 bis 2000000bps (Standard 2000000bps) einstellbar per Software oder seriellem Befehl, speicherbar nach Stromausfall. Kompatibel mit Windows 11/10/8/7/XP sowie Linux wie Raspberry Pi OS und Jetson Nano Ubuntu. Original STM32F103 Chip für stabile Kommunikation, einfache Sekundärentwicklung durch Anpassung der Sende-/Empfangsbefehle. Inklusive USB-Kabel.
Merkmale
USB zu CAN Bus Konverter mit original STM32F103 – Analyse und Steuerung zum Sparpreis von 14,50 €
CAN2.0A/B mit 5Kbps-1Mbps, 4 Modi und Zeitstempel-Logging als TXT/Excel – Profifunktionen für Entwicklung
Windows 11/10/8/7/XP + Raspberry Pi OS / Ubuntu kompatibel – inkl. USB-Kabel, schnell einsatzbereit
Chip: STM32F103
Brand: Waveshare
Produkttyp: USB zu CAN Bus Konverter / Analysator
CAN-Baudrate: 5Kbps - 1Mbps konfigurierbar
CAN-Standard: CAN2.0A + CAN2.0B
Kompatibilität: Windows 11/10/8/7/XP, Raspberry Pi OS, Jetson Nano Ubuntu, Linux
Model oder Serie: USB zu CAN Adapter Analysator
USB-COM-Baudrate: 9600 - 2000000bps
Verkäufer: Maker Klang Shop
Produktdetails
Analyse zum halben Preis: USB zu CAN Adapter für nur 14,50 € statt 28,99 €. Mit SAVE15 zusätzlich 15% sparen.
Vom Fehlersuchen bis Logging – mit STM32-Stabilität, flexiblen Sende-/Empfangsmodi und Multi-System-Support. Jetzt für Embedded-Projekte online bestellen.
Häufig gestellte Fragen
Welche Software liegt bei?
Für Windows steht eine Master-Software zur Konfiguration, Anzeige mit Zeitstempel und Speicherung zur Verfügung. Unter Linux erfolgt die Entwicklung über serielle Sende-/Empfangsbefehle.
Bleiben die Einstellungen nach Stromausfall erhalten?
Ja. Arbeitsparameter lassen sich per Konfigurationssoftware oder seriellem Befehl setzen und werden dauerhaft gespeichert.
