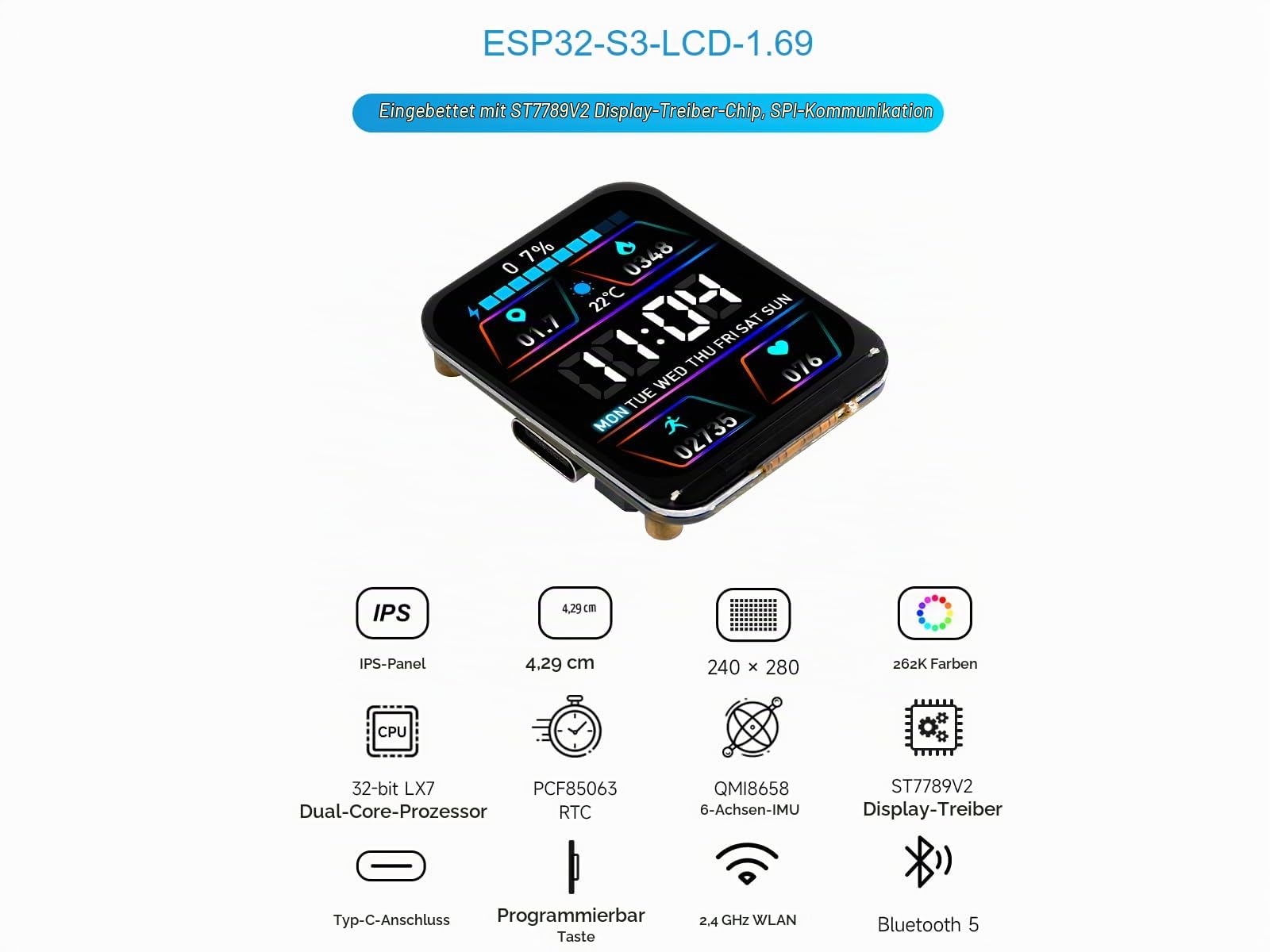

Display, Touch und Sound-Steuerung auf kleinstem Raum: Das Waveshare ESP32-S3-Board mit 1,69-Zoll kapazitivem Touch-LCD (240 x 280, 262K Farben, ST7789V2 per SPI) ist die kompakte Front für Kopfhörer-Verstärker, Mini-Synth und Streaming-Fernbedienung.
Rechenleistung und Funk

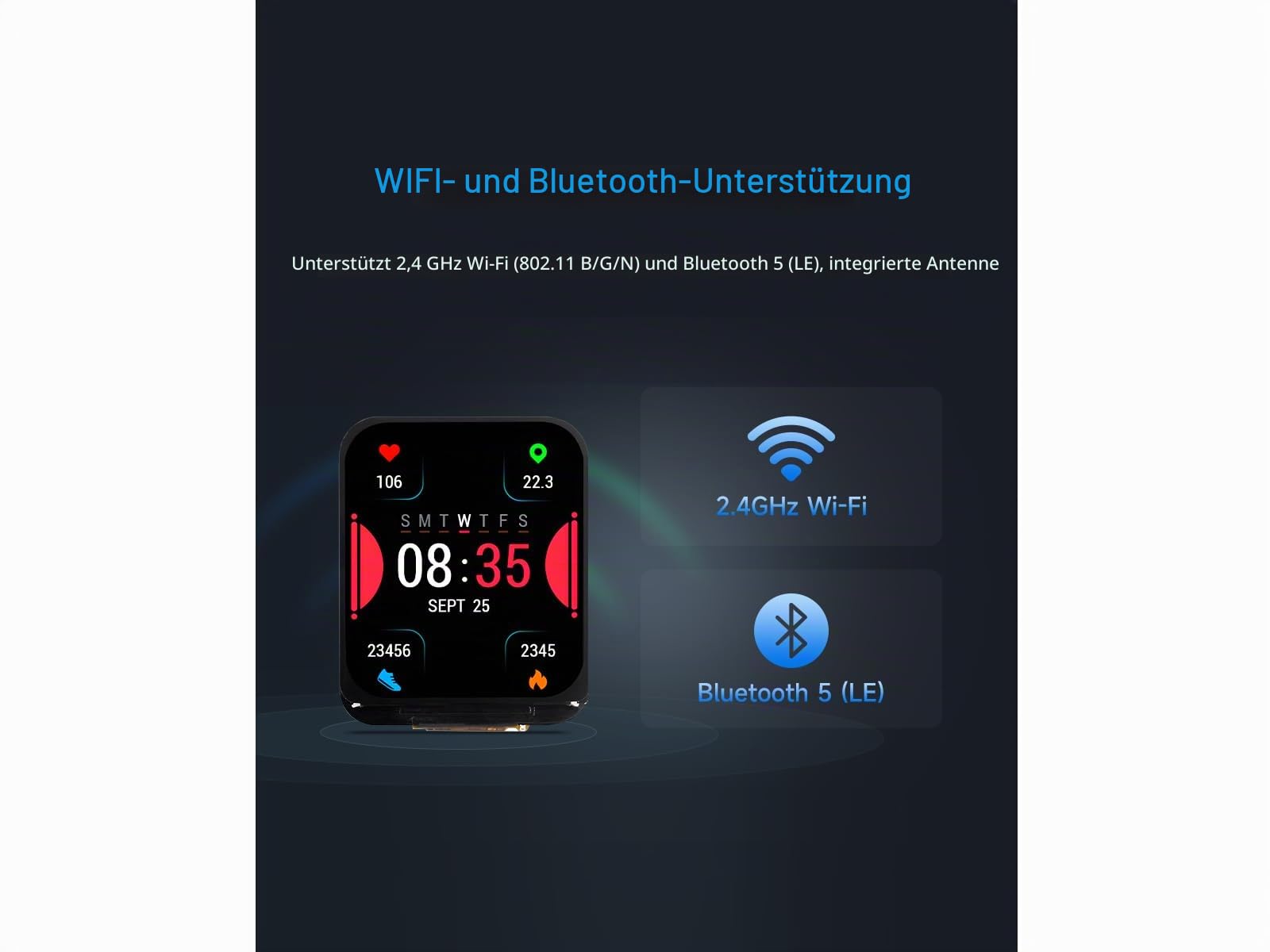

Xtensa LX7 Dual-Core bis 240 MHz mit 512 KB SRAM, 384 KB ROM, 8 MB PSRAM und 16 MB externem Flash. Dazu 2,4-GHz-WiFi und Bluetooth 5 LE mit Onboard-Antenne – für Webradio, BLE-MIDI-Controller oder App-Anbindung.
Display und Erweiterung für Maker-Audio

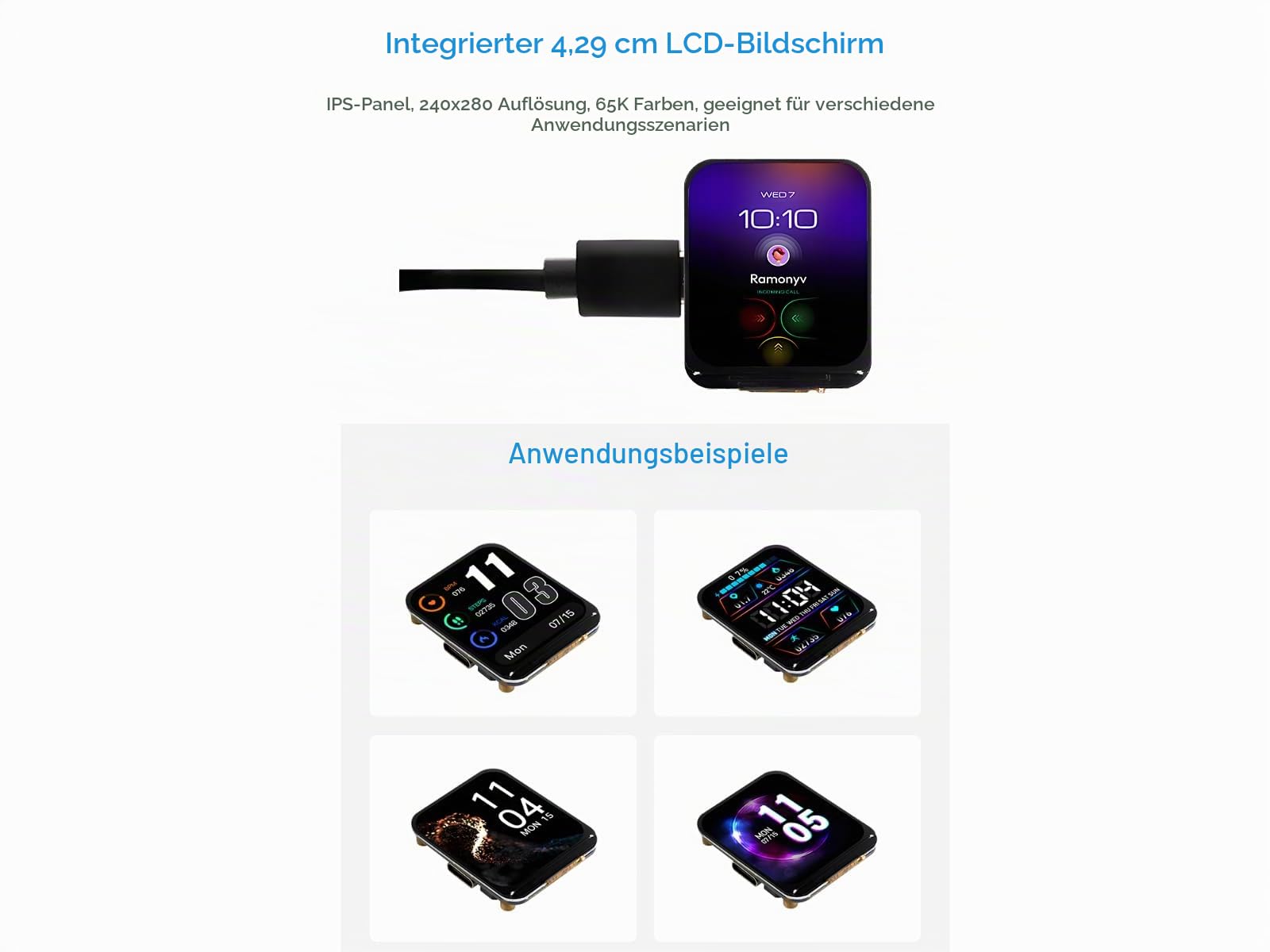

Das Touch-LCD zeigt Cover, Pegel und Menüs in Farbe scharf an. RTC, Ladechip für Li-Akku und 6-Achs-Sensor (Accel + Gyro) ermöglichen portable Player und Motion-Control. Peripherie-Schnittstellen erlauben Anbindung an DACs und Encoder.
Kaufvorteil
Jetzt für 12,48 € statt 24,95 € – 50% sparen und mit SAVE15 noch günstiger einsteigen.
Merkmale
1,69 Zoll Touch-LCD 240x280 262K mit ST7789V2 – Farb-UI für Player für 12,48 €
Prozessor: ESP32-S3R8 Xtensa LX7 Dual-Core bis 240 MHz
Produkttyp: Entwicklungsboard mit Touch-Display
Modell/Serie: ESP32-S3-Touch-LCD-1.69
Verkäufer: Maker Klang Shop
Produktdetails
Klein-Display, groß sparen: 12,48 € statt 24,95 € für ESP32-S3-Power mit Touch-Farbdisplay. Ideal als Frontpanel für Embedded-Sound.
Zeige Menüs, steuere per Touch und verbinde per WiFi/BLE – portabel dank Akku-Option.
Häufig gestellte Fragen
Kann ich damit einen mobilen Mini-Player bauen?
Ja. Ladechip für Li-Akku, Touch-Display für UI und WiFi/BLE für Streaming und Steuerung sind onboard. DAC oder I2S-Verstärker zusätzlich einplanen.
4.3★★★★★★★★★★(6)
5 ★3
4 ★2
3 ★1
2 ★0
1 ★0
Kundenbewertungen
6
★★★★★★★★★★5.0
c****v
Verifiziert
Kleiner Hingucker mit Touch
Das 1,69 Zoll Touch-LCD ist gestochen scharf und reagiert erstaunlich gut. WiFi und Bluetooth 5 liefen in Arduino in Minuten, LVGL-Beispiele sehen klasse aus. Ideal für mein Thermostat-Projekt mit Dreh-UI. Stromverbrauch ist moderat, Verarbeitung top.
★★★★★★★★★★4.0
c*****s
Verifiziert
Macht Spaß
Display hell, Touch okay, Einrichtung fix.
★★★★★★★★★★5.0
a***p
Verifiziert
Perfekt für Smart-Home Fernbedienung
Ich habe damit eine kleine MQTT-Fernbedienung für Licht und Rollladen gebaut. Das Board ist kompakt, USB-C modern, Touch lässt sich mit eigenen Buttons belegen. Die Beispielcodes von Waveshare haben mir viel Zeit gespart. WLAN-Reichweite ist in der Wohnung völlig ausreichend. Läuft stabil seit zwei Wochen ohne Absturz.
★★★★★★★★★★5.0
q*****n
Verifiziert
Genial für LVGL Tests
Nutze es zum Lernen von SquareLine Studio und LVGL. 240x280 reicht völlig, Farben kräftig, Touch präzise genug für Slider. Flashen über Arduino IDE problemlos. Für den Preis unschlagbar.
★★★★★★★★★★4.0
r**j
Verifiziert
Solides S3 Board
Gute Haptik, Display ohne Pixelfehler, Bluetooth-Kopplung mit Handy klappte sofort. Die Touch-Empfindlichkeit ist anfangs etwas hoch eingestellt, lässt sich aber per Software anpassen. Dokumentation ist auf Englisch, aber verständlich. Würde ich wieder nehmen.
★★★★★★★★★★3.0
n**i
Schön, aber Doku lückenhaft
Hardware ist schick und das Display macht was her. Allerdings musste ich bei den Touch-Pins etwas suchen, bis das Beispiel lief. Für Anfänger etwas fummelig. Wenn man sich auskennt, ein tolles Board für UI-Spielereien.
