Waveshare High-Precision AD HAT für Raspberry Pi und Jetson Nano – ADS1263, 10-Kanal, 32-Bit ADC, AD-Header und Schraubklemme

Name: Waveshare High-Precision AD HAT für Raspberry Pi und Jetson Nano – ADS1263, 10-Kanal, 32-Bit ADC, AD-Header und Schraubklemme
Brand: Waveshare
SKU: MAK-RAS-321
Price: 25 EUR
Availability: InStock
Rating: 4.0 (3 reviews)

4.0 (3)

49,99 € 25,00 €

Das Waveshare High-Precision AD HAT für Raspberry Pi und Jetson Nano nutzt den ADS1263 mit 10-Kanal-32-Bit-ADC, 38,4 kSPS und 2,5-V-Referenz für präzise Analogmessungen – jetzt für 25,00 € statt 49,99 € kaufen und mit Code SAVE15 15 % sparen.

Auf Lager

Farbe

Hohe Präzision AD HAT

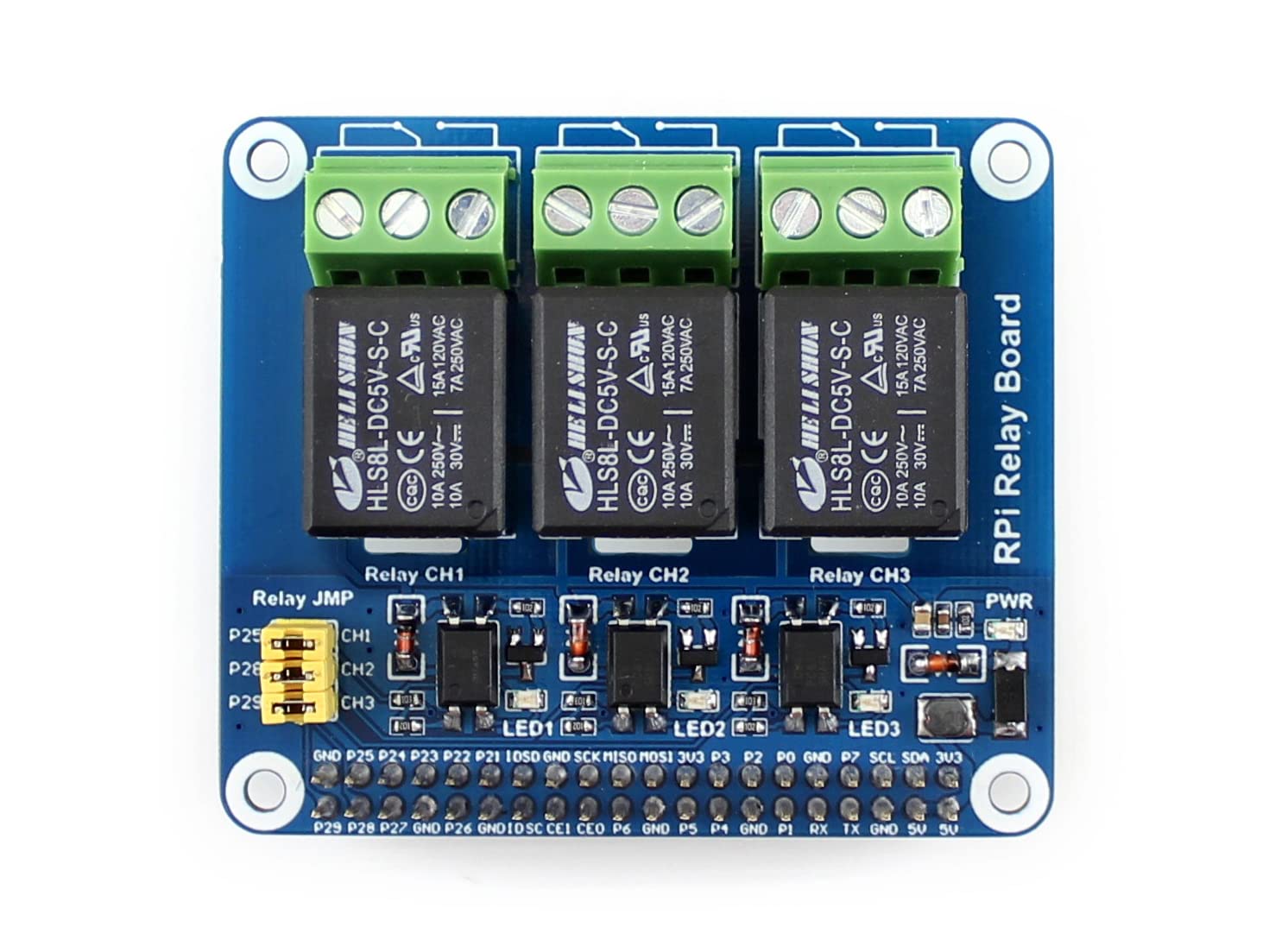

RPi Relay Board

- 1 +

Erhalte es in 3–5 Werktagen.

16 Personen sehen sich diesen Artikel gerade an. Heute wurden 34 Stück verkauft. Nur noch 5 Stück auf Lager.

Mehr kaufen, mehr sparen

waveshare-high-precision-capacitive-fingerprint-reader-b-uart-usb-dual-port-modu image 1

Passend dazuWaveshare High Precision Capacitive Fingerprint Reader (B) – UART/USB Dual-Port Modul29,50 €

Kategorien : Raspberry Pi HAT / HAT+ Series

SKU : MAK-RAS-321

Beschreibung

ADS1263 für präzise Analogmessungen

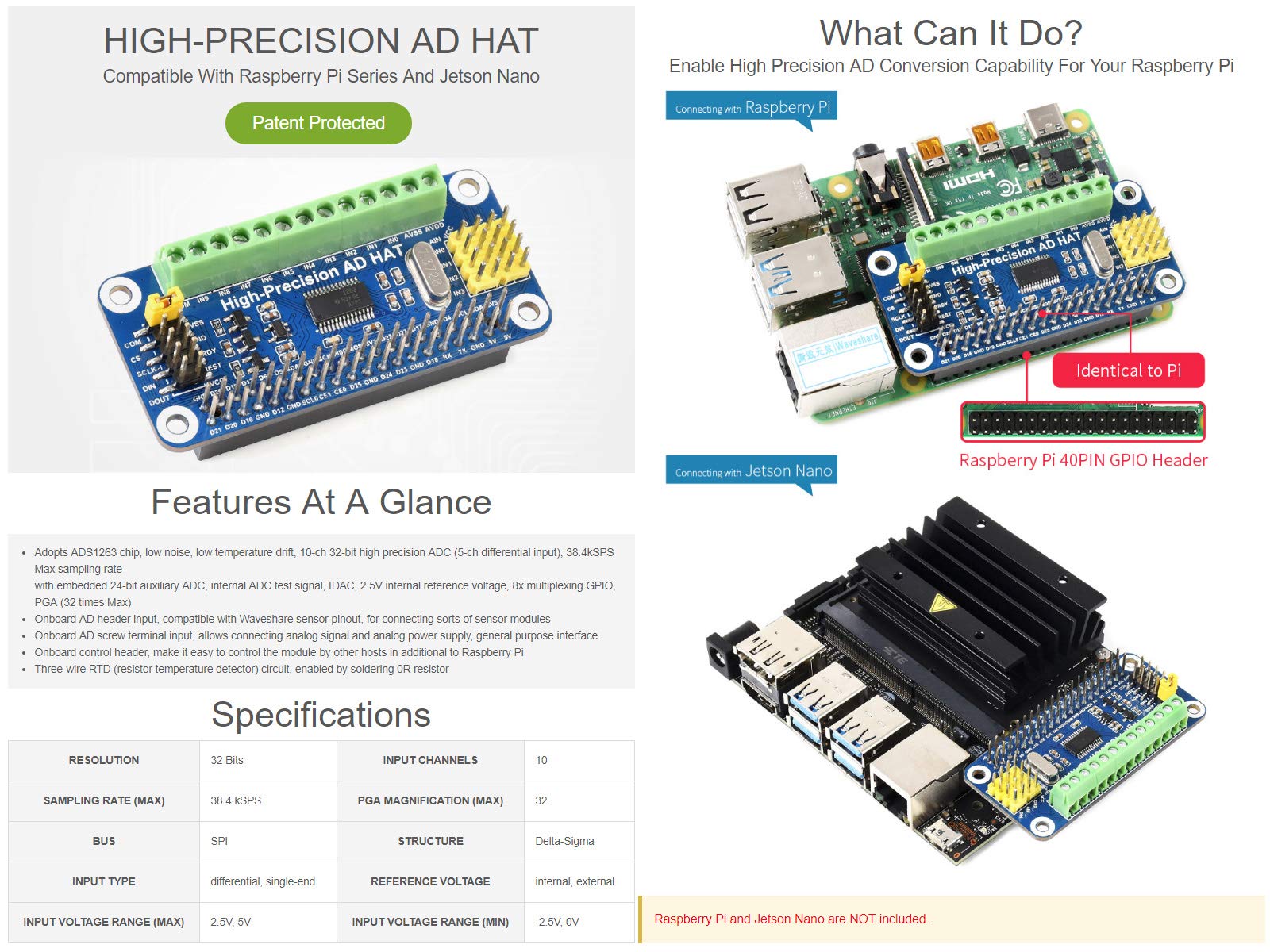

Das High-Precision AD HAT setzt auf den ADS1263-Chip mit geringem Rauschen und niedriger Temperaturdrift. Der ADC löst mit 32 Bit und 10 Kanälen auf, davon 5 differenzielle Eingänge. Die maximale Abtastrate liegt bei 38,4 kSPS. Ein integrierter 24-Bit-Hilfs-ADC, internes Testsignal, IDAC und eine interne 2,5-V-Referenzspannung ergänzen die Messkette.

Verstärkung, Multiplexing und GPIO

Ein PGA mit bis zu 32-facher Verstärkung hebt kleine Signale an. Acht Multiplex-GPIOs stehen zusätzlich zur Verfügung. Damit lassen sich empfindliche Sensoren ohne externen Verstärker anbinden und mehrere Messpunkte über einen ADC erfassen.

Anschlussoptionen: AD-Header und Schraubklemme

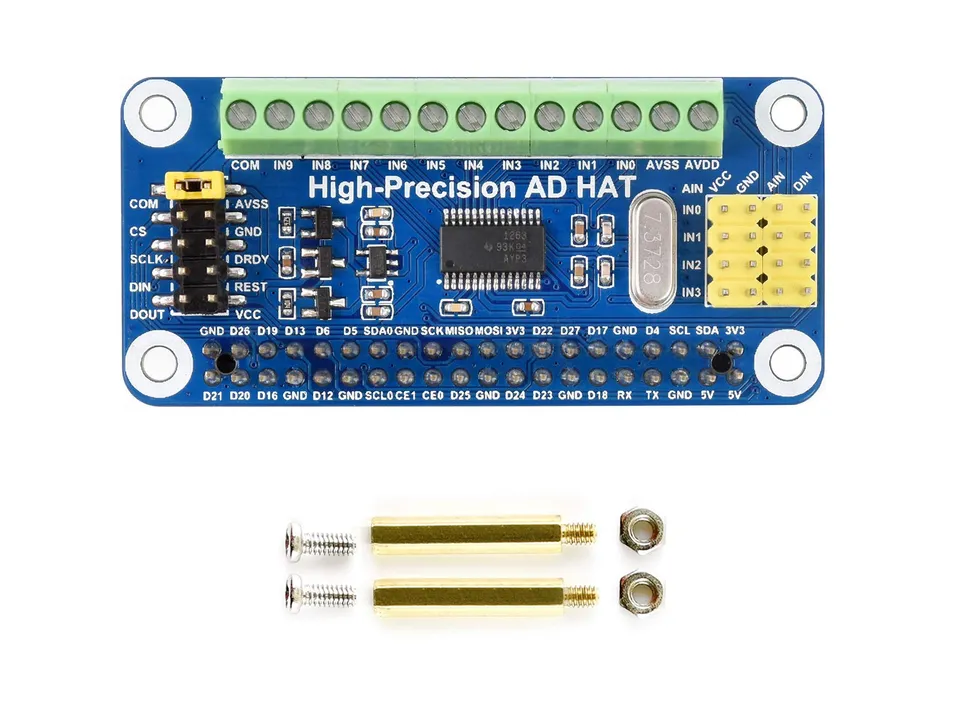

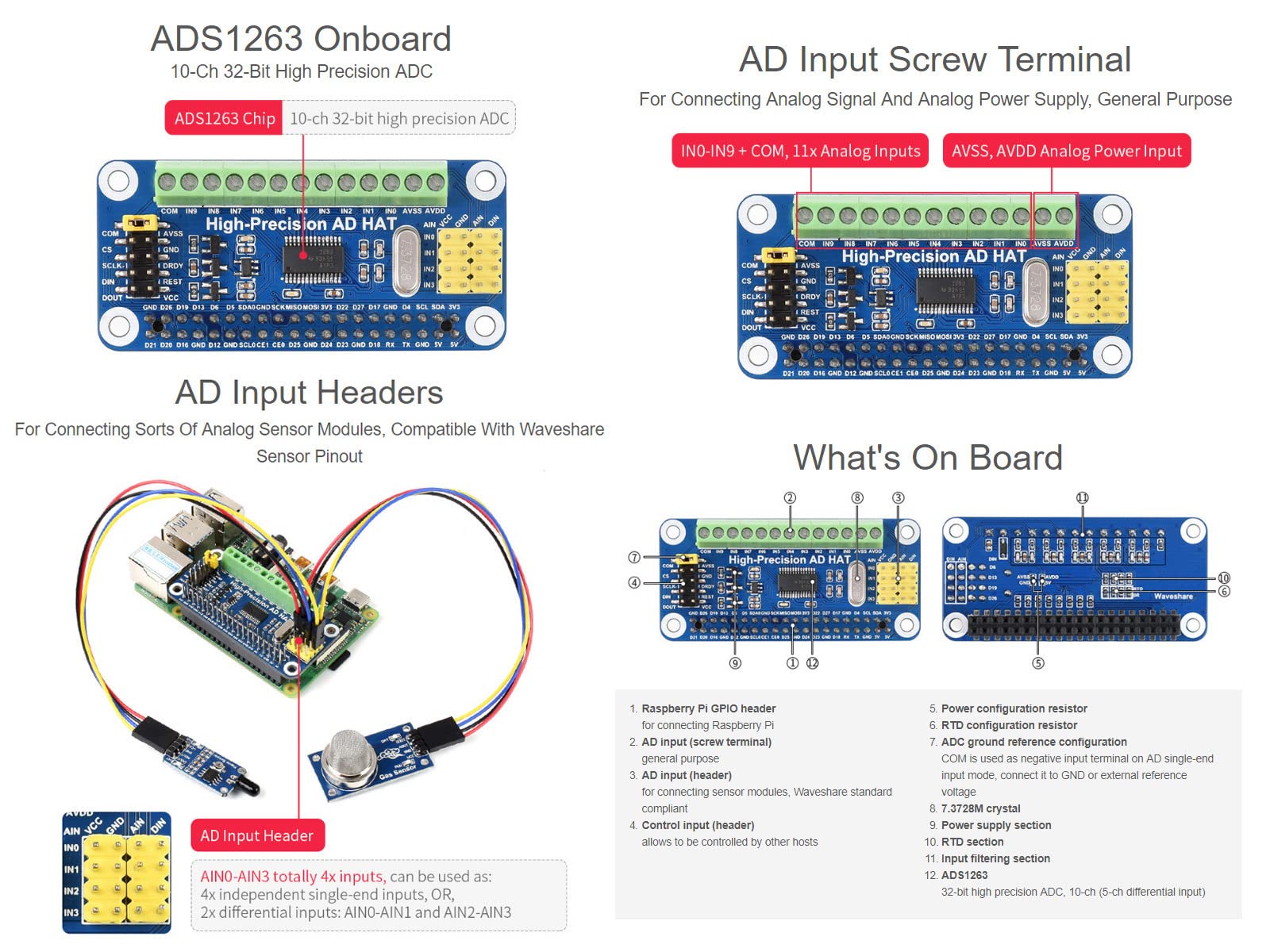

Der Onboard-AD-Header ist kompatibel mit dem Waveshare-Sensor-Pinout und verbindet zahlreiche Sensormodule direkt. Die AD-Schraubklemme erlaubt den Anschluss analoger Signale und einer analogen Versorgung – ein universeller Anschluss für eigene Aufbauten.

Steuerungsheader und RTD-Schaltung

Ein separater Steuerungsheader ermöglicht die Anbindung an andere Hosts zusätzlich zum Raspberry Pi. Eine Drei-Draht-RTD-Schaltung (Widerstandstemperaturfühler) wird durch Auflöten eines 0-Ohm-Widerstands aktiviert, sodass präzise Temperaturmessungen mit PT100-Sensoren möglich sind.

Kompatibilität und Preisvorteil

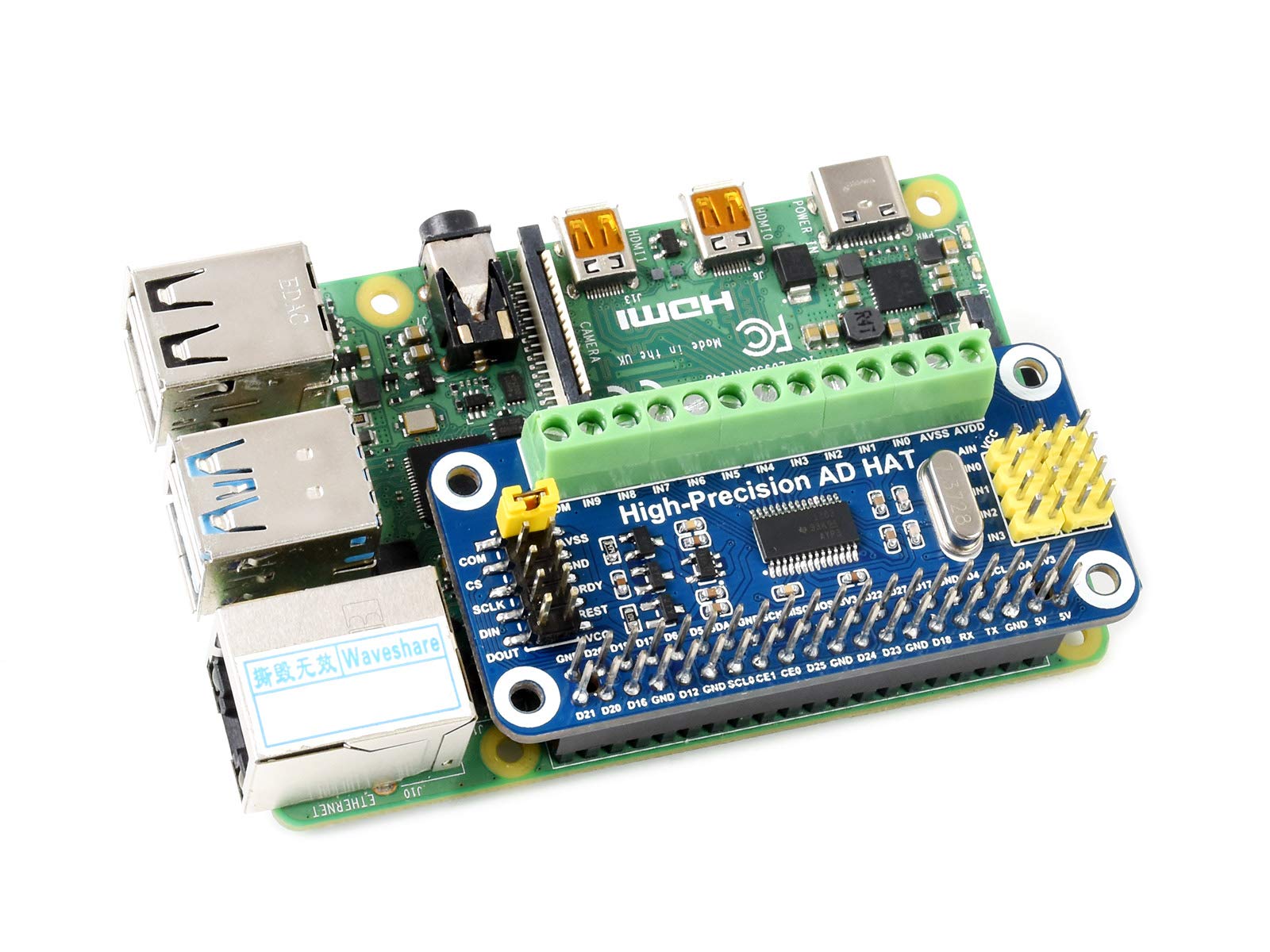

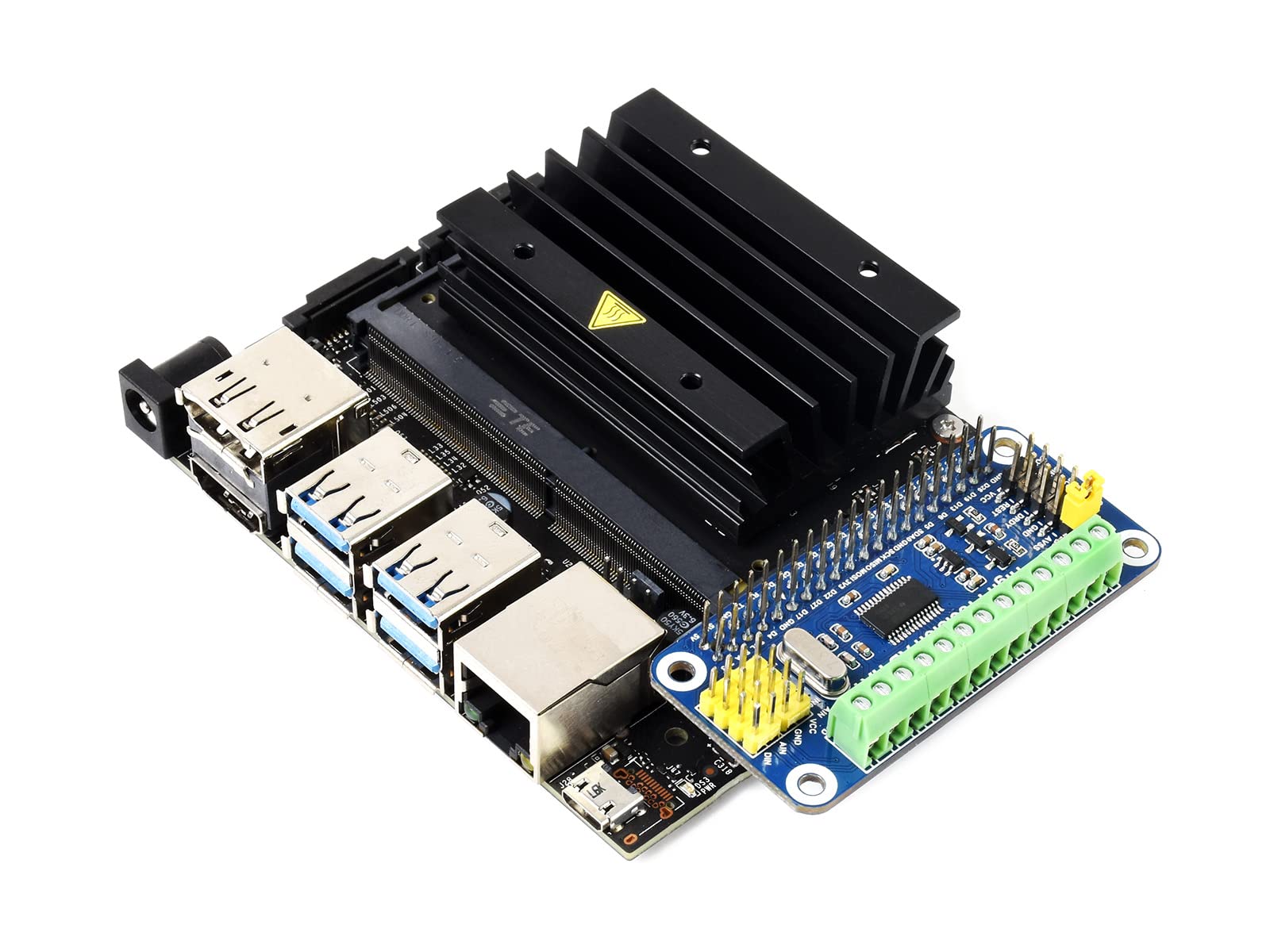

Das HAT ist mit Raspberry Pi und Jetson Nano kompatibel. Im Maker Klang Shop kostet es aktuell 25,00 € statt 49,99 €. Ab 45,00 € Bestellwert entfällt der Versand von 8,00 €; mit Code SAVE15 sparen Sie zusätzlich 15 %.

Merkmale

ADS1263 mit 10-Kanal-32-Bit-ADC, 5 differenziellen Eingängen und 38,4 kSPS – jetzt 25,00 € statt 49,99 €.
PGA bis 32-fach, 8 Multiplex-GPIOs, interne 2,5-V-Referenz und 24-Bit-Hilfs-ADC für präzise Messungen.
AD-Header kompatibel mit Waveshare-Sensor-Pinout plus Schraubklemme für analoge Signale und Versorgung.
RTD: 3-Draht-RTD-Schaltung über 0-Ohm-Widerstand aktivierbar
GPIO: 8 Multiplex-GPIOs
Modell: High-Precision AD HAT
ADC-Chip: ADS1263
Hilfs-ADC: 24-Bit integriert
Kategorie: Raspberry Pi HAT / HAT+ Series
Abtastrate: bis 38,4 kSPS
Auflösung: 10-Kanal, 32-Bit, 5 differenzielle Eingänge
Produkttyp: ADC-Erweiterungs-HAT

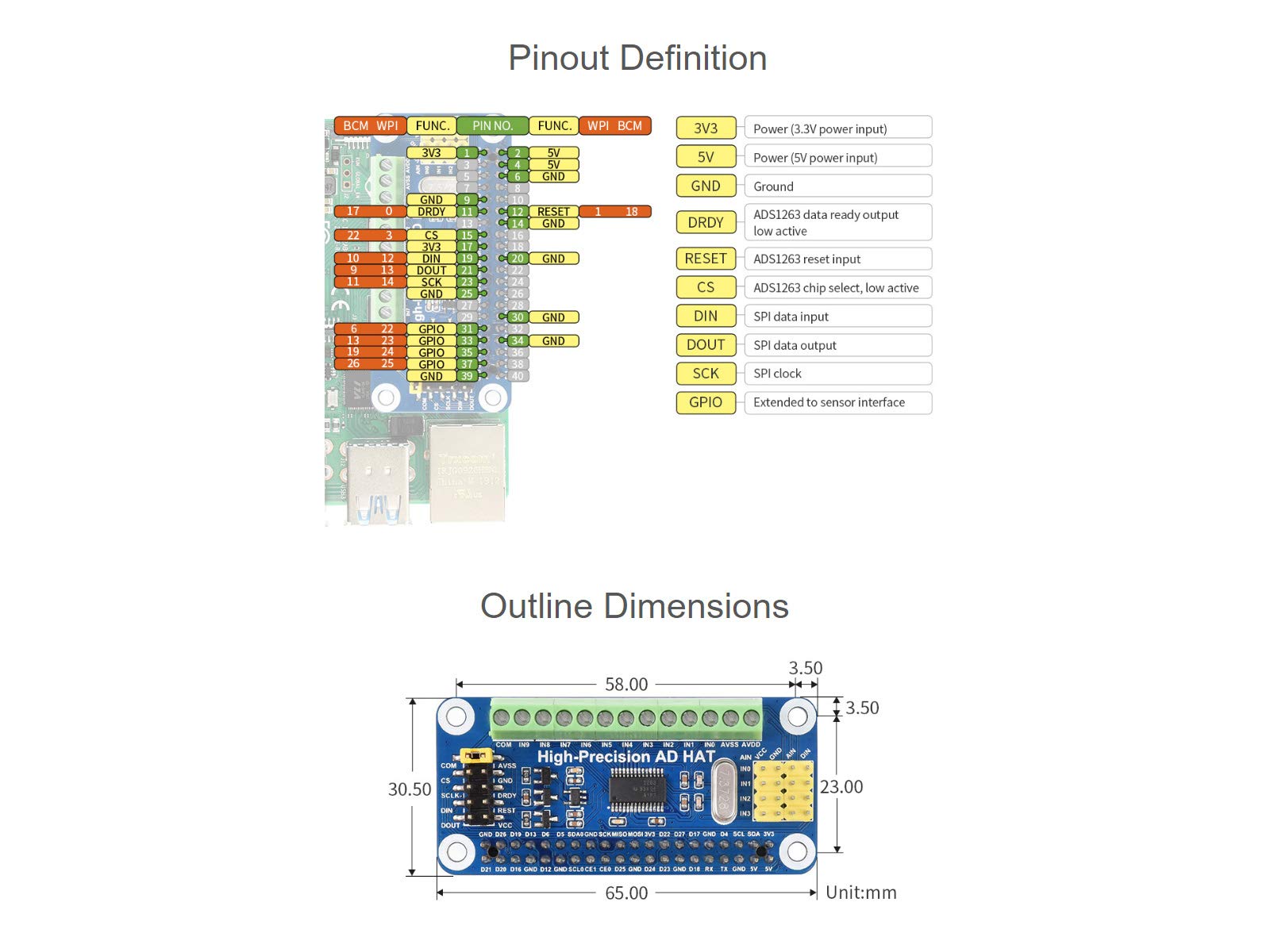

Anschlüsse: AD-Header (Waveshare-kompatibel), AD-Schraubklemme, Steuerungsheader
Aktionspreis: 25,00 €
Verstärkung: PGA bis 32-fach
Kompatibilität: Raspberry Pi Serie, Jetson Nano
Vergleichspreis: 49,99 €
Referenzspannung: 2,5 V intern
Verkäufer: Maker Klang Shop

Produktdetails

Für präzise Messungen entwickelt

Das AD HAT richtet sich an Anwender, die kleine analoge Signale mit hoher Auflösung erfassen müssen – etwa Dehnungsmessstreifen, Thermoelemente oder Präzisionssensoren. Der ADS1263 mit 32 Bit und niedrigem Rauschen eignet sich für Labor- und Industriemessungen.

Warum PGA und interne Referenz wichtig sind

Der PGA verstärkt Signale bis zum 32-Fachen, wodurch kleine Spannungen besser aufgelöst werden. Die interne 2,5-V-Referenz reduziert den Bedarf an externen Referenzquellen und vereinfacht den Aufbau.

Preis-Leistung

Für 25,00 € statt 49,99 € erhalten Sie ein Präzisions-ADC-HAT mit umfangreichen Anschlüssen. Mit SAVE15 sparen Sie zusätzlich 15 %.

Häufig gestellte Fragen

Welche Auflösung und wie viele Kanäle bietet der ADC?

Der ADS1263 bietet 10 Kanäle mit 32 Bit, davon 5 differenzielle Eingänge, bei bis zu 38,4 kSPS.

Kann ich PT100-Sensoren anschließen?

Ja, die Drei-Draht-RTD-Schaltung wird durch Auflöten eines 0-Ohm-Widerstands aktiviert und ermöglicht Widerstandstemperaturmessungen.

Welche Sensormodule passen an den AD-Header?

Der Onboard-AD-Header ist kompatibel mit dem Waveshare-Sensor-Pinout, sodass zahlreiche Waveshare-Sensormodule direkt anschließen.

Ist das HAT auch mit anderen Hosts nutzbar?

Ja, ein separater Steuerungsheader erlaubt die Anbindung an andere Hosts zusätzlich zu Raspberry Pi.

Gibt es einen Coupon?

Mit dem Code SAVE15 sparen Sie 15 %. Ab 45 € Bestellwert ist der Versand kostenlos, sonst 8,00 €.
