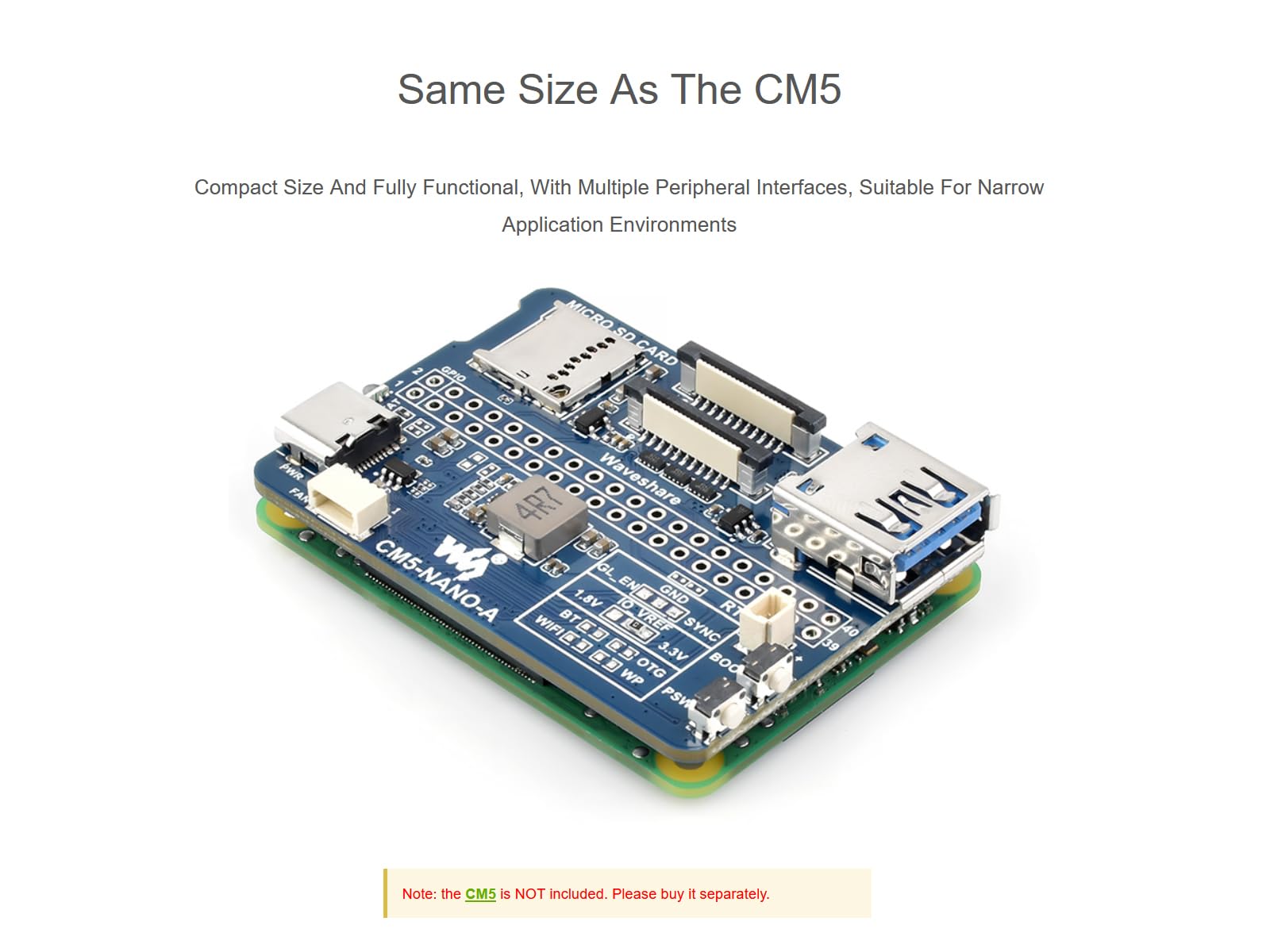

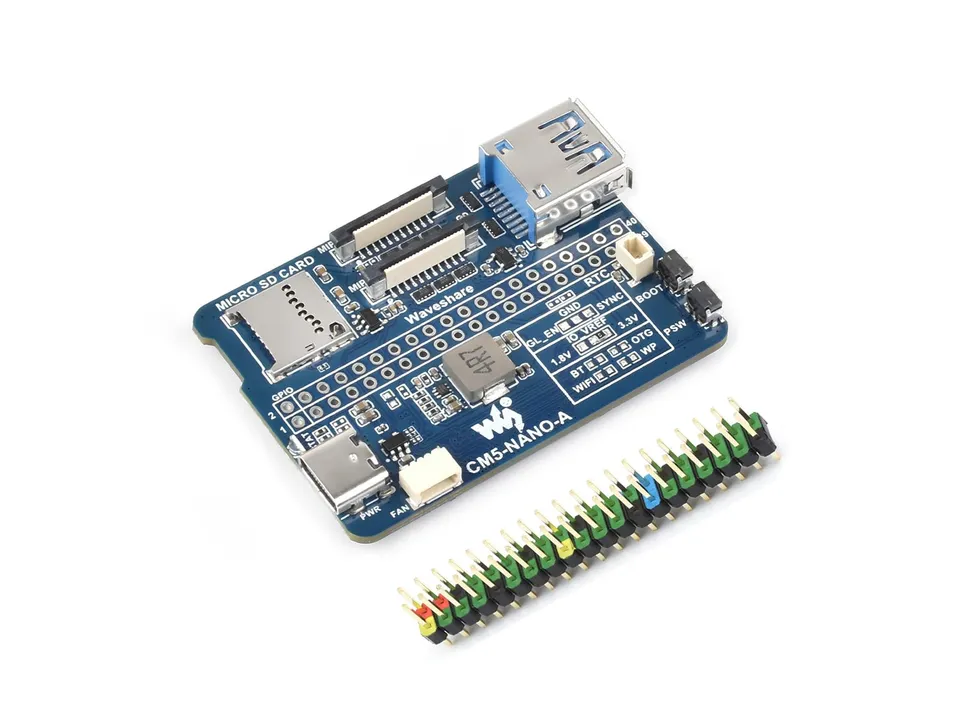

So kompakt kann ein CM5-Start sein: Die Waveshare Nano Base Board (A) ist genau so groß wie das Compute Module 5 selbst (55 x 40 mm) und macht aus jedem CM5 Lite oder eMMC-Modul sofort ein lauffähiges System zum Testen und Integrieren.
Für wen ist das Nano Base Board (A) gemacht?
Zum Evaluieren des Raspberry Pi Compute Module 5 oder zum direkten Einbau in Endprodukte. Der CM5-Sockel passt für alle CM5-Varianten – ideal, wenn du zwischen Lite mit TF-Karte und eMMC-Version wechselst.

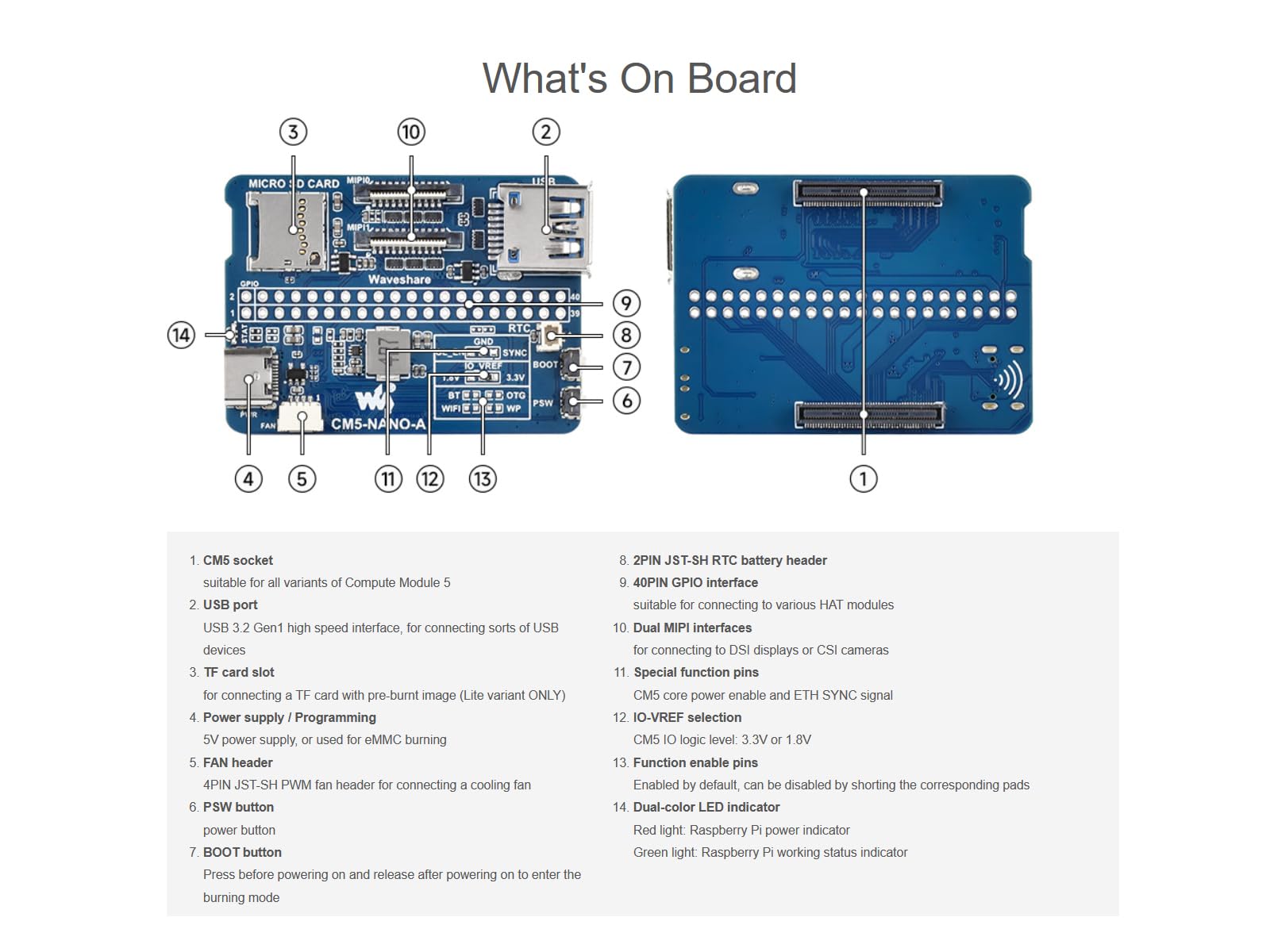

Anschlüsse und Fit im Detail

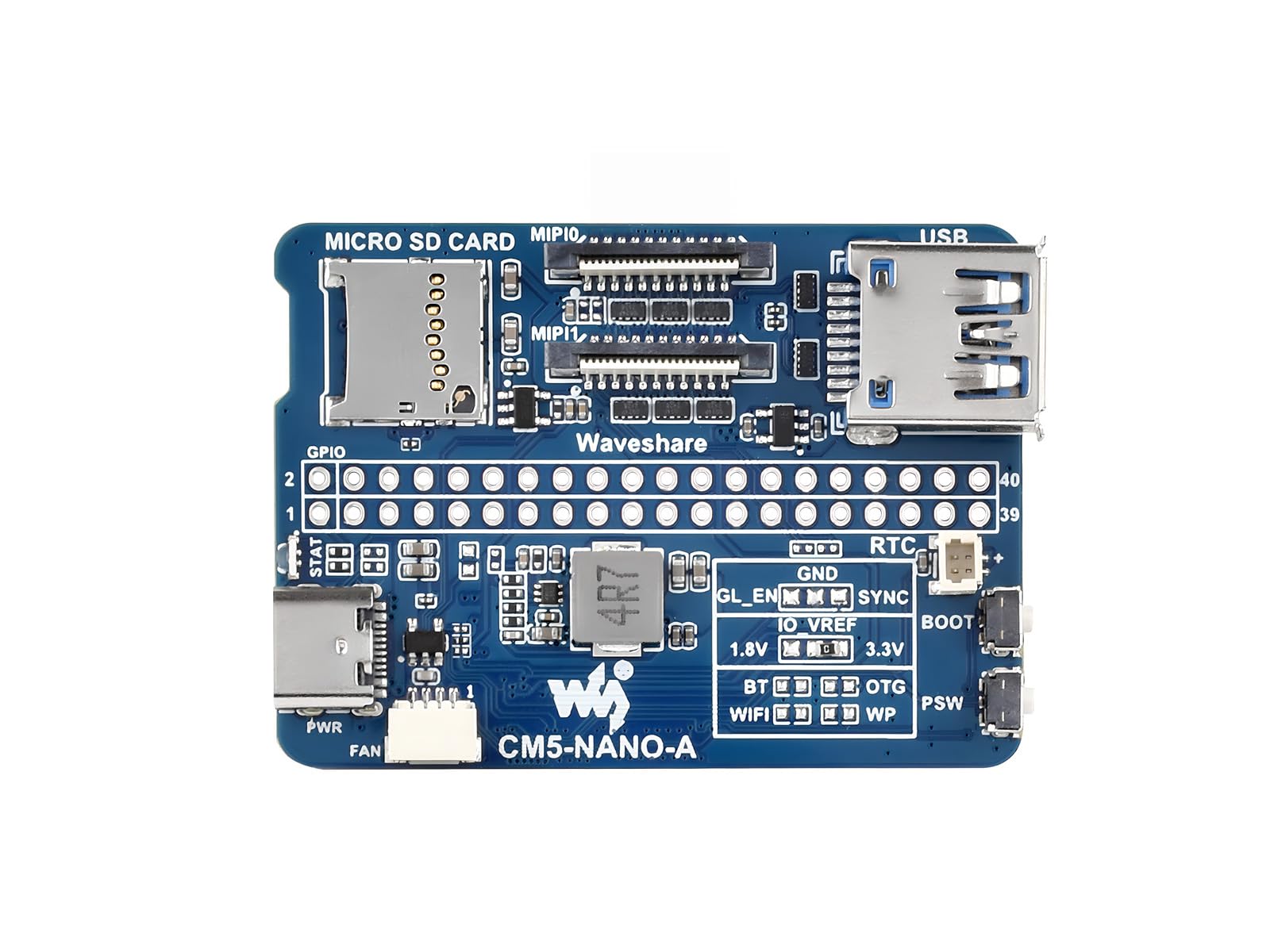

40PIN GPIO-Header für HAT-Module, 1x USB 3.2 Gen1 Type-A für Tastatur, Stick oder Funk-Dongle, 2x MIPI 4-Lane (22pin 0,5mm FPC) für DSI-Display oder CSI-Kamera, dazu TF-Karten-Sockel für CM5 Lite ohne eMMC und 5V-Stromeingang. Voll bestückt trotz Mini-Format – perfekt für enge Gehäuse.
Kauf- und Preisvorteil
Statt 23,03 € jetzt nur 11,52 € im Maker Klang Shop – rund 50% gespart. Plus 15% Extra mit Coupon SAVE15 und kostenloser Versand ab 45,00 €. Jetzt CM5 aufstecken und sofort loslegen.
Merkmale
CM5-Sockel für alle Lite/eMMC-Varianten – ein Board zum Testen und Einbauen für nur 11,52 €
40PIN GPIO + USB 3.2 Gen1 + 2x MIPI 4-Lane – HAT, Display und Kamera direkt anschließen
Nur 55 x 40 mm groß mit TF-Slot und 5V-Eingang – voll funktionsfähig für enge Projekte

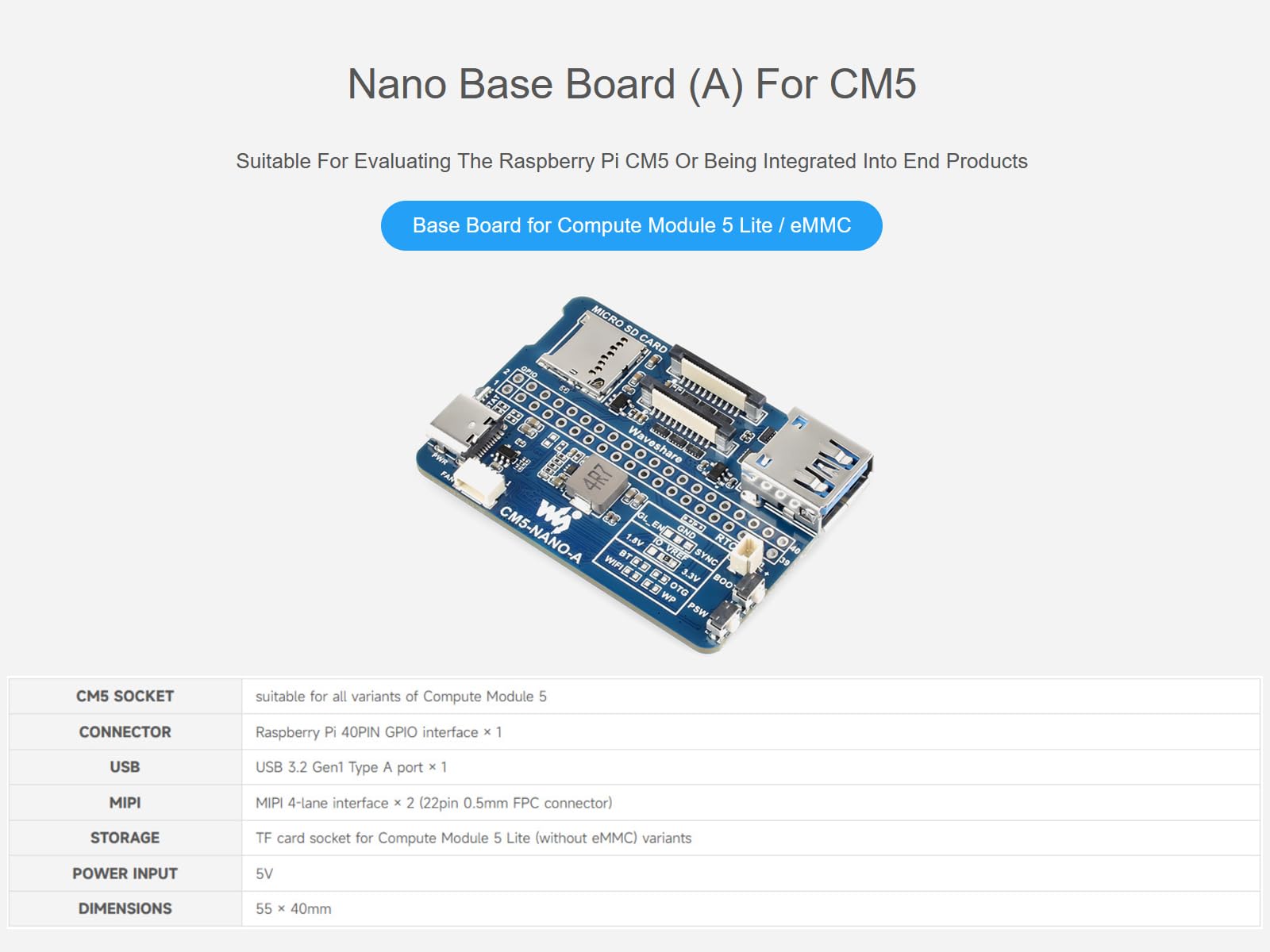

USB: USB 3.2 Gen1 Type-A x1
GPIO: 40PIN GPIO Header x1
Brand: Waveshare
Speicher: TF-Karten-Sockel für CM5 Lite ohne eMMC
Produkttyp: Trägerboard / Base Board für Raspberry Pi Compute Module 5

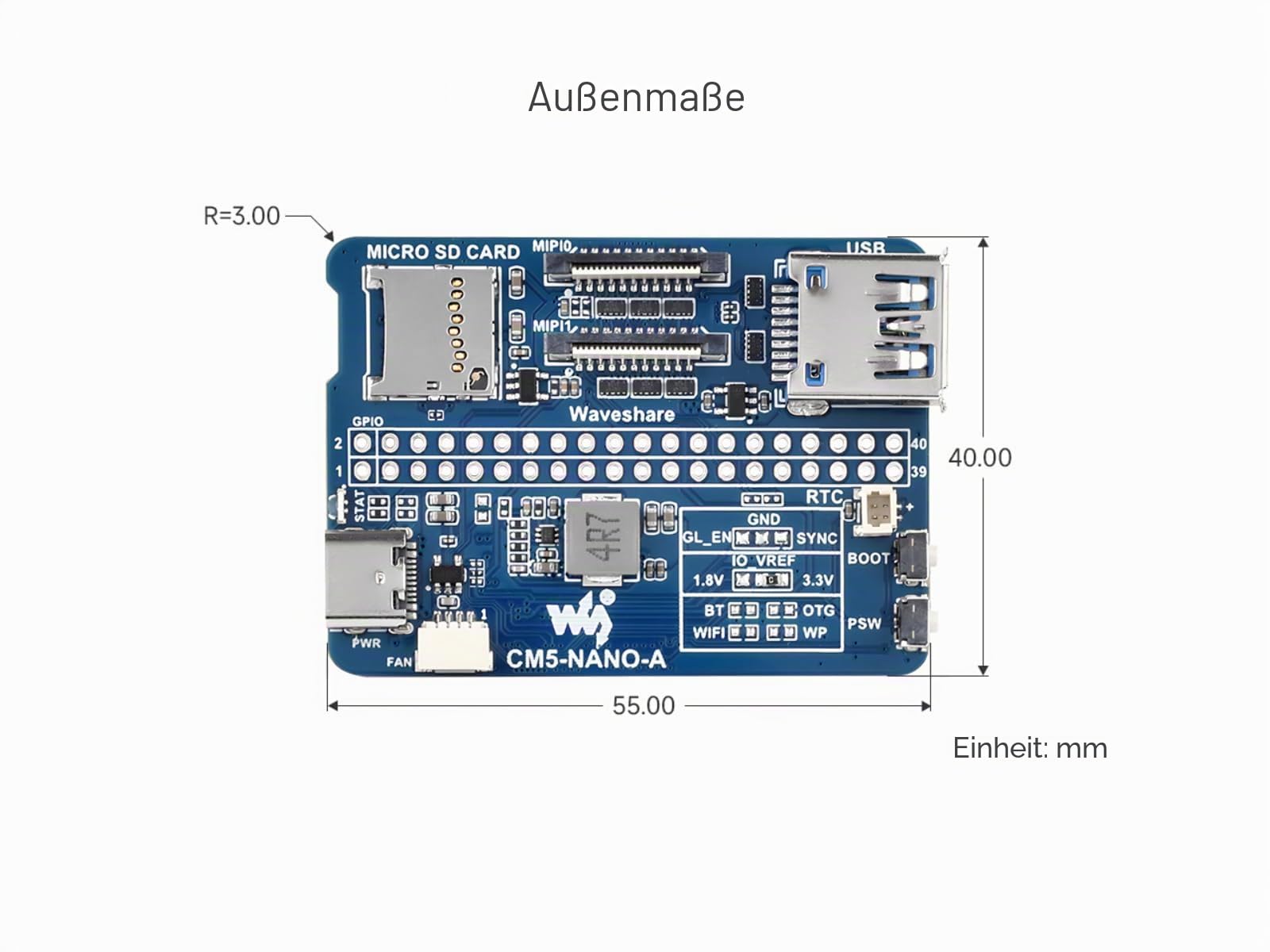

Abmessungen: 55 x 40 mm
Kompatibilität: Alle Raspberry Pi Compute Module 5 Lite / eMMC Varianten
Stromversorgung: 5V Eingang
Display / Kamera: MIPI 4-Lane x2, 22pin 0,5mm FPC
Model oder Serie: Nano Base Board (A)
Verkäufer: Maker Klang Shop
Produktdetails
Mini-Maß, Maxi-Nutzen: CM5-großes Board für Evaluation und Serien-Integration. Jetzt zum Halbpreis sichern und mit SAVE15 nochmals 15% sparen.
Vergleich: Nano (A) = kleinstmöglich und mobil. Wer mehr USB/Ethernet braucht, wählt große IO-Boards – wer Platz spart, kauft Nano.
Häufig gestellte Fragen
Passt mein CM5 Lite und mein CM5 mit eMMC?
Ja. Der Sockel nimmt alle Compute Module 5 Varianten auf. Lite-Versionen booten von der TF-Karte im Board-Slot, eMMC-Versionen vom internen Speicher.
Kann ich HATs und Displays gleichzeitig nutzen?
Ja. 40PIN GPIO für HATs plus 2x MIPI für DSI-Display oder CSI-Kamera stehen parallel zur Verfügung, dazu USB 3.2 für Peripherie.
4.7★★★★★★★★★★(3)
5 ★2
4 ★1
3 ★0
2 ★0
1 ★0
Kundenbewertungen
3
★★★★★★★★★★5.0
r**g
Verifiziert
Winzig und läuft sofort
Klein, stabil, läuft sofort.
★★★★★★★★★★5.0
s**m
Perfekt für mein CM5 Projekt
Habe das Nano Board A für mein Compute Module 5 Lite genommen. CM5 sitzt stramm und wackelt nicht, Strom über USB-C reicht völlig. WLAN und BT funktionieren ohne Gezicke, und die 55x40mm passen super ins Hutschienengehäuse.
★★★★★★★★★★4.0
l*****x
Gutes Mini-Trägerboard, Doku ausbaufähig
Verarbeitung ist für den Preis wirklich sauber und die Lötstellen sehen ordentlich aus. Das CM5 mit eMMC wurde sofort erkannt, Flashen ging problemlos über USB. Einen Punkt Abzug, weil ich mir das Pinout und Jumper erst im Waveshare-Wiki zusammensuchen musste. Für Einbau und Tests aber absolut empfehlenswert. Läuft bei mir seit zwei Wochen als kleiner Homeserver durch.
